Универсальный шаблон сварщика УШС-3 АРГО с калибровкой

Наличие по запросу

1830руб.

Оформить заказ в 1 клик

Производитель: Литас

Диапазон измерения углов скоса кромок (шкала Д), мм:

Номинальные значения измерения диаметров электродов (шкала Ж), мм:

Цена деления шкала Г и Е, мм шкала И, мм шкала Д, град:

Предел допускаемых отклонений шкал при контроле - высота усиления шва (шкала Г), мм - величины зазора, (шкала И) мм - величины притупления и ширины шва (шкала Е), мм - углов скоса кромок, (шкала Д), мм:

Отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е (начало шкалы должно совпадать с плоскостью Л), мм:

Предел допускаемых отклонений ширины пазов Ж: - для пазов до 3мм, мм - для пазов 3мм и 3.25мм, мм - для пазов свыше 3.25мм, мм:

Страна производства: Россия

Габаритные размеры, мм:

Масса шаблона, кг не более:

Средний срок службы, лет:

Средняя наработка на отказ, циклов не менее:

Наименование характеристики:

Пределы измерения, мм (дюйм):

Цена деления нониуса, мм (дюйм):

Погрешность измерений, мм (дюйм):

Диапазон измерения глубины дефектов (вмятин, забоин) , глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм:

Диапазон измерения высоты усиления шва (шкала Г), мм:

Диапазон измерения величины притупления и ширины шва (шкала Е), мм:

Диапазон измерения величины зазора (шкала И), мм:

Производитель Литас

Страна производства Россия

Описание

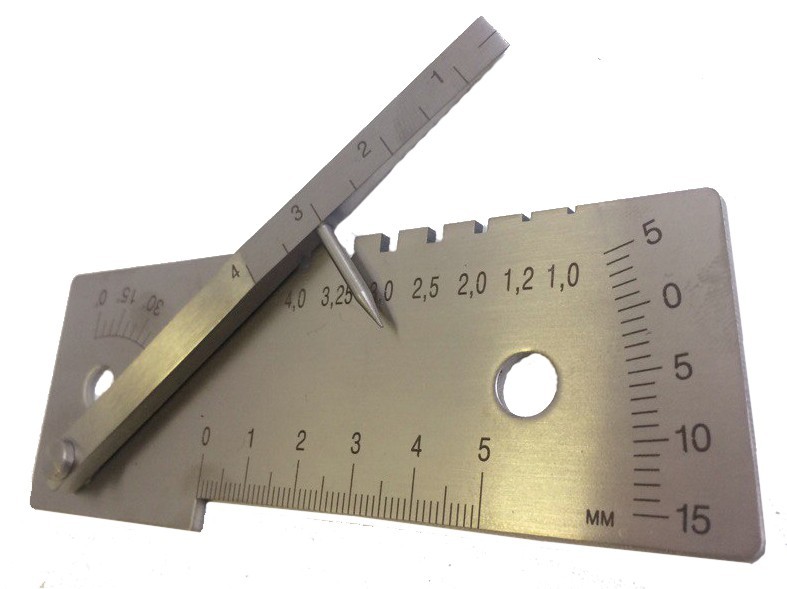

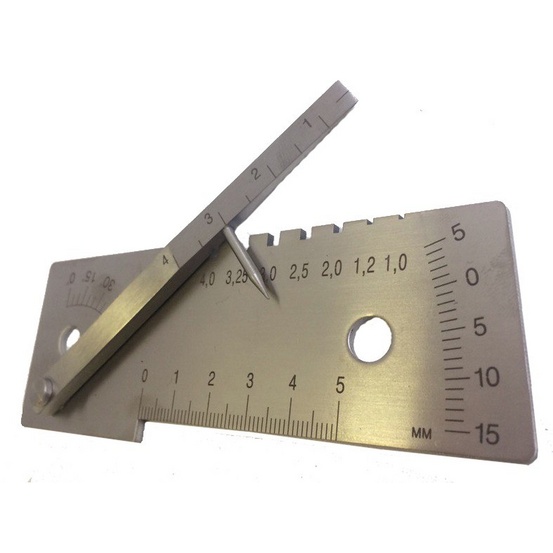

Универсальный шаблон сварщика УШС-3 предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного соединения. Позволяет проводить контроль глубины раковин, забоин, превышения кромок, глубины разделки стыка до корневого слоя, высоту усиления шва, контроль зазора, притупления шва, ширины сварного шва, углов скоса кромок, а также диаметров электродов.

Параметры шкал УШС-3:

материал - нержавеющая сталь;
цена деления шкал Г и Е: 1 мм;
цена деления шкалы: 0,5 мм;
цена деления шкалы Д: 5°;
допускаемые отклонения ширины пазов: до 3,25 мм - по Н12, свыше 3,25 мм - по Н14;
отклонение положения штрихов шакал Г, И: не более ± 0,5;
отклонение положения шкалы Д от действительного значения угла: не более 2°30';
отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е: не более ± 0,15.
