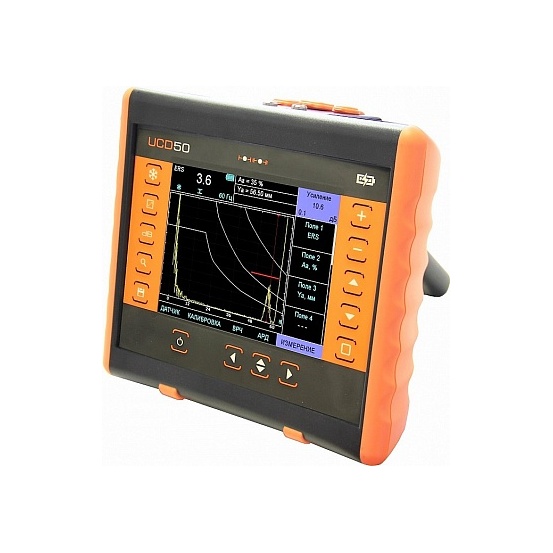

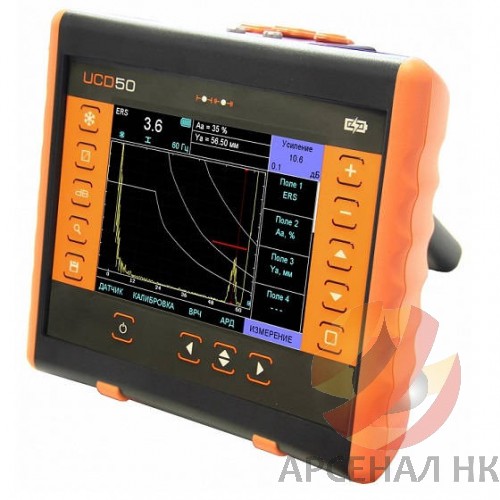

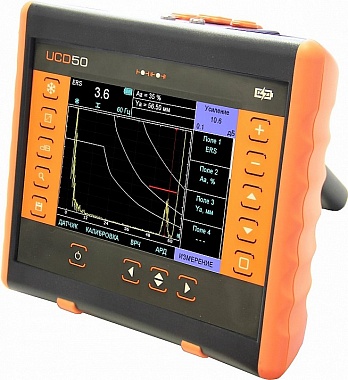

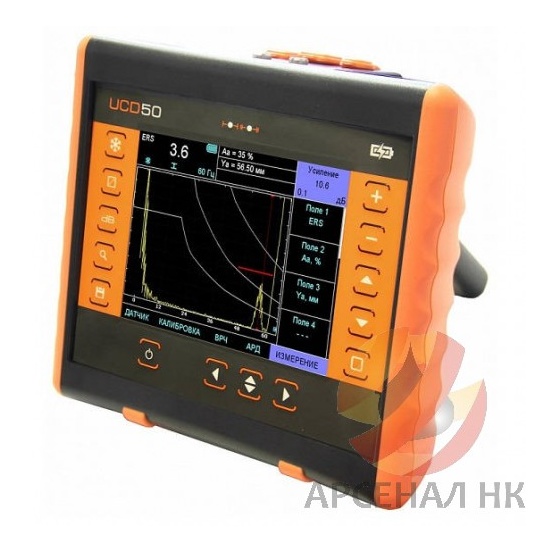

Ультразвуковой дефектоскоп УСД-50 IPS

Наличие по запросу

Цена по запросу

Оформить заказ в 1 клик

Производитель: ООО НПЦ Кропус

Модель: УСД-50 IPS

Развертка	мин.: 0 - 2,5мкс макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка	от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала	до 6000 мм (эхо-режим)
Диапазон скоростей	1000 - 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме	0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса	регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ	от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
Усилитель	широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления	100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB	программируемая
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД	построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка	компенсированная, 0 - 90% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал	480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память	200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	USB
Разъемы преобразователей	2 Lemo00
Аккумулятор	Li-ion 10.8В, 5000 mА/ч
Время работы	10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220В AC
Напряжение питания	15В / 2,5А DC
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,5 кг с аккумуляторами

Описание

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Основные отличия

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек);
Запись сигналов по датчику оборотов;
ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК;
Работа с АРД-диаграммами;
Частота повторения ЗИ:до 2000Гц;
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта;
Вывод сигналов в виде А-, В- сканов и TOFD;
Интерфейс: USB;
Питание: Li-ion аккумулятор или внешний блок питания;
до 10 часов работы от аккумулятора.
