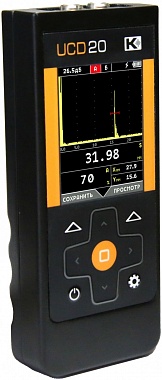

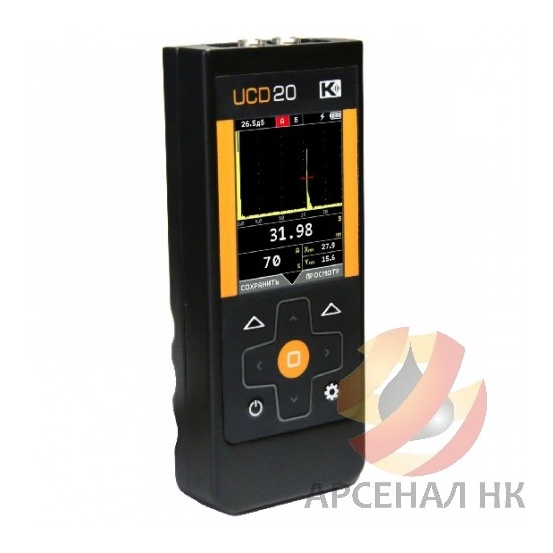

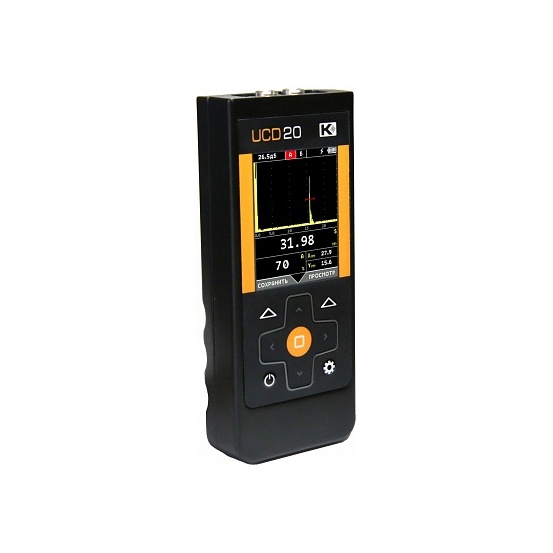

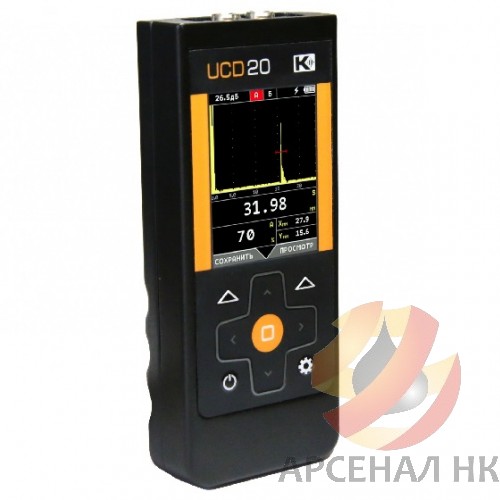

Ультразвуковой дефектоскоп УСД-20

Наличие по запросу

Цена по запросу

Оформить заказ

Производитель: ООО НПЦ Кропус

Модель: УСД-20

Развертка

мин.: 0 - 2,38 мкс (0-7мм)
макс.: 0 - 170 мкс (0-506мм, сталь);

Диапазон скоростей

1000 - 9999 м/с;

Задержка

от 0 до 167 мкс;

Максимальная длина контролируемого материала (сталь)

до 506 мм (эхо-режим), 1012 мм (теневой режим);

Задержка в призме

0 - 100 мкс с точностью 0,01 мкс ;

Зондирующий импульс

радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 2 числом периодов,
с шагом 0,5 (половина периода частоты);

Частота повторений ЗИ

400 Гц;

Усилитель

широкополосный 0.5-20 МГц (-6 дБ);

Согласование с ПЭП сторонних производителей

нет;

Диапазон регулировки усиления

92 дБ, с шагом 0.5 дБ;

Временная Регулировка Чувствительности (ВРЧ)

линейная с диапазоном до 20 дБ;

Кривая Амплитуда-Расстояние (АРК)

нет;

Детектирование

полное, радиосигнал (во всем диапазоне развертки);

Отображение сигналов на экране (визуализация)

А-скан;

Дополнительная клавиша +dB

нет;

Автоматическая калибровка задержки в призме

нет;

Автоматическая калибровка диапазона контроля при заданной толщине шва

нет;

Автоматическая калибровка скорости УЗК

нет;

Отсечка

компенсированная, 0 - 80% высоты экрана;

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов;

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая;

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон;

Функция АРД

нет;

Цифровая фильтрация сигнала

нет;

Аналоговая фильтрация сигнала

нет;

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала;

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
одновременно с индикацией координат отражателя, измеренных по пику сигнала;

Сравнение с сохраненным эталонным сигналом

нет;

Поддержка стандарта контроля сварных швов AWS D1.1

нет;

Обработка изображения на экране после «заморозки» экрана

Статичная картинка;

Дисплей

Цветной высококонтрастный, TFT 320 х 240 точек,
(44 х 58 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть;

Язык меню

русский, английский;

Память

900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей;
1000 протоколов контроля с А-сканом

Интерфейс

USB-С

Разъемы преобразователей

2 х Lemo 00

Аккумулятор

встроенный, 3,7В/3,5А/ч

Время работы

до 20 часов

Внешнее питание

блок питания 220В AC

Напряжение питания

5В / 2,5А DC

Диапазон рабочих температур

от -25°C до +55°C

Размер (В x Ш x Д)

155 мм x 65 мм x 28 мм

Масса

0,24 кг с аккумулятором

Описание

Новый, сверх портативный ультразвуковой дефектоскоп УСД-20 с массой менее 250 гр. представляет собой простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными.

Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа:

высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240;
новый Li-Pol мощный аккумулятор со временем автономной работы до 20 часов;
удобный чехол для работы в полевых условиях со специальным креплением на руке;
база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
встроенный USB-C интерфейс;
две независимые зоны контроля;
встроенная коррекция V-образности для оригинальных толщиномерных датчиков;
функция ВРЧ;
большая память настроек и результатов контроля.
