Teledyne FLIR QL320 Система количественной оценки утечек газа (qOGI) для GF620 / GFX320 / GF320

Наличие по запросу

Цена по запросу

Оформить заказ

Дисплей:

Питание:

Погрешность:

Связь:

Размеры:

Вес:

Система QL320
Совместимые камеры FLIR	GF620, FLIR GFx320, FLIR GF320
Обнаруживаемые газы	Метан, большинство углеводородов* *Перечень из 400 доступных для обнаружения газов см. на сайте www.flir.com/quantify-gases
Режимы измерения	Массовая скорость утечки (г/ч, фунт/ч или т/ч), объемная скорость утечки (куб. см/мин, л/мин или станд. куб. фут/ч) или концентрация (ppm-m)
Инструменты измерения	Скрининг разницы температур (Δ), подсветка шлейфа, построение цветного профиля распределения концентрации газа, поддержка Q-режима для количественной оценки без подключения
Режимы изображения	Одиночный снимок изображения с цветовым шлейфом и количественным результатом
Аппаратное обеспечение
Планшет	Durabook R11
Дисплей	Дисплей 11,6” FHD DynaVue ® с возможностью чтения при солнечном свете, 500 нит
Сенсорный экран	Усиленный сенсорный экран; пленка устойчивая к царапинам и сколам
Ввод	Экранная клавиатура; 6 кнопок (1 программируемая пользователем)
Окружающая среда	•ANSI/ISA 12.12.01-2000 (класс I, подкласс 2) •Класс защиты от проникновения IP 65
Длительная прочность	Сертифицирован в соответствии с MIL-STD 810G, шасси из алюминиевомагниевого сплава. Рассчитан на падение с высоты 1,22 м (4 фута)
Интерфейсы ввода/вывода	Устройство для чтения SD-карт (microSDXC), USB 3.0 (тип A) x 2
Связь	Bluetooth V 5.0, широкополосное мобильное соединение 4G LTE
Питание	Адаптер переменного тока 100-240 В, 50-60 Гц, 65 Вт
Батарея	Литий-ионная батарея, 11,1 В; 3950 мАч, 8 часов
Размеры (Д × Ш × В)	298,5 × 192,0 × 20,0 мм (11,75 × 7,56 × 0,79 дюйма)
Вес	1238,3 грамма (2,73 фунта)
Расчеты коэффициентов отклика	Точность количественной оценки, выполняемой системой QL320 для конкретного газового соединения, зависит от того, насколько камера чувствительна к этому газу. Она может быть выполнена относительно эталонного соединения с использованием результирующего значения, называемого коэффициентом отклика (RF). Например, допустим, значение RF для бензола составляет 0,755 по отношению к пропану (значение для пропана = 1,000). Это означает, что когда камера FLIR OGI визуализирует бензол, плотность изображения будет составлять 75% от плотности изображения пропана. Значение RF ниже 1,0 будет означать потенциально менее плотное изображение, в то время как значение RF выше 1,0 означает более плотное изображение (например, значение RF 1,75 означает, что изображение на 75% плотнее). Чтобы определить значение RF для других газов, воспользуйтесь бесплатным калькулятором RF, расположенным по адресу www.flir.com/response-factors

Описание

КОЛИЧЕСТВЕННАЯ ОЦЕНКА ГАЗА С НЕМЕДЛЕННЫМИ РЕЗУЛЬТАТАМИ

Упрощает визуализацию и измерение выбросов газа

• Определение массовой скорости утечки (г/ч, фунт/ч или т/ч), объемной скорости утечки (куб. см/мин, л/мин или станд. куб. фут/ч) или концентрации (ppm-m) для большинства углеводородных газов.

• Измерение объема летучих выбросов с безопасного расстояния, вплоть до 13 метров

• Выделение газовых шлейфов с построением цветного профиля распределения концентрации для улучшения видимости и облегчения обнаружения

ОБЕСПЕЧЕНИЕ ЭФФЕКТИВНОГО СЧИТЫВАНИЯ ПОКАЗАНИЙ И ФОРМИРОВАНИЯ ОТЧЕТОВ

Встроенные инструменты помогут вам получить количественные показания

• Проверка результатов исследования утечек и определение пригодности фоновых условий с помощью инструмента цветового скрининга разницы температур

• Легкая синхронизация с несколькими оптическими устройствами и диапазонами температур

• Отчетность в полевых условиях включает в себя архивирование результатов измерений, сохранение цветной видеозаписи и необработанных изображений для анализа и последующей обработки

ПРОЧНАЯ КОНСТРУКЦИЯ ДЛЯ ПРОМЫШЛЕННЫХ СРЕД

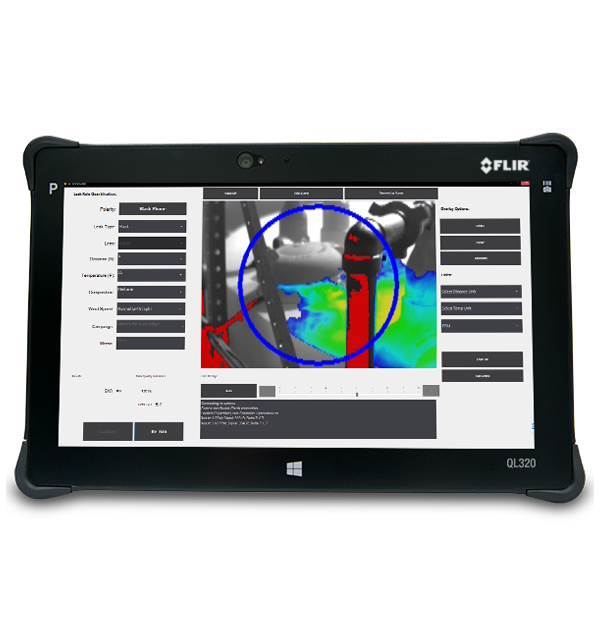

Защищенный планшетный компьютер может использоваться на газовых месторождениях, нефтеперерабатывающих предприятиях и других промышленных установках

• Входящий в комплект планшет с сенсорным экраном является пыле — и водонепроницаемым (имеет сертификат соответствия классу IP65)

• Дисплей обеспечивает высокую контрастность для удобства чтения даже в условиях яркого освещения

• Результаты в режиме реального времени можно получить, привязав систему FLIR QL320 непосредственно к камере OGI

• Ретроспективный анализ можно легко выполнить в Q-режиме (режим при отсутствии подключения)
