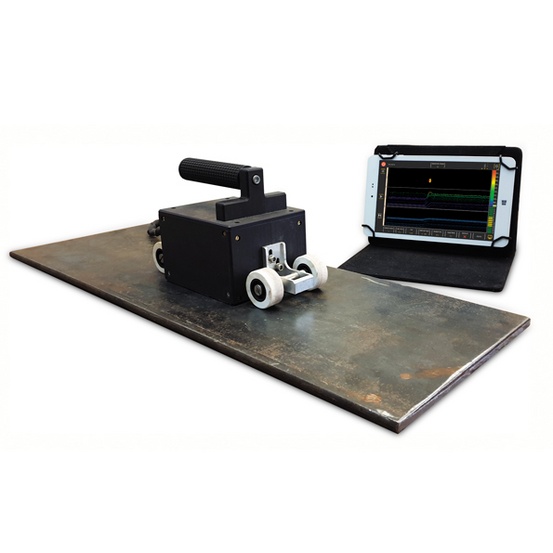

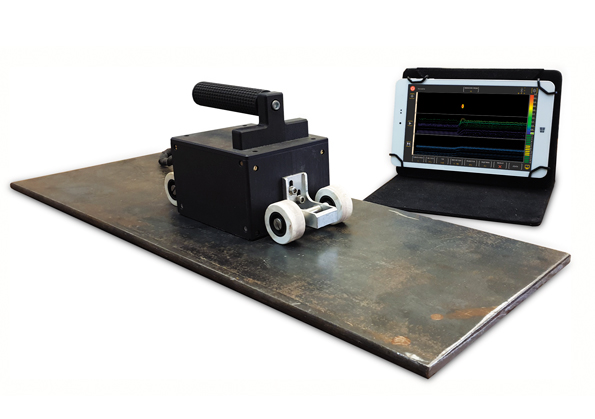

КОРСАР-16К Система низкочастотного электромагнитного контроля

Наличие по запросу

Цена по запросу

Оформить заказ в 1 клик

Параметры минимальных выявляемых дефектов	Выявляется сплошное утонение на 5%. Минимальный выявляемый дефект – язва диаметром 3 мм на глубину 30% толщины. Гарантированно выявляемый дефект определяется как язва диаметром равной толщине стенки на глубину 20% толщины. Чем выше толщина стенки, тем больше размер минимального выявляемого дефекта
Точность оценки размеров дефектов	Точность измерения носит оценочный характер. Глубина дефекта пропорциональна величинам сигналов комплекса. Различаются глубины дефектов на 20%, 50%, 70%. Протяженность дефекта в длину определяется по длине прохода на котором комплекс регистрирует сигнал, ширина дефекта — по количеству отреагировавших датчиков преобразователя
Используемые частоты	5 – 30 Гц для ферромагнитной стали 1000 — 30 000 Гц для немагнитной аустенитной стали, немагнитных металлов и сплавов
Максимальная скорость движения	0,3 м/c
Ширина зоны контроля преобразователя	Зависит от конкретного преобразователя. 16-ти элементный плоский преобразователь с высокой плотностью установки датчиков имеет ширину захвата 100 мм, при нормальной плотности установки датчиков 165 мм
Габариты ручного 16-ти канального преобразователя	230 x 119 x 140 мм
Масса преобразователя	1,3 кг
Условия эксплуатации	Полевые
Потребляемая мощность	10 Вт
Время автономной работы	10 часов
Количество каналов	от 1 до 16

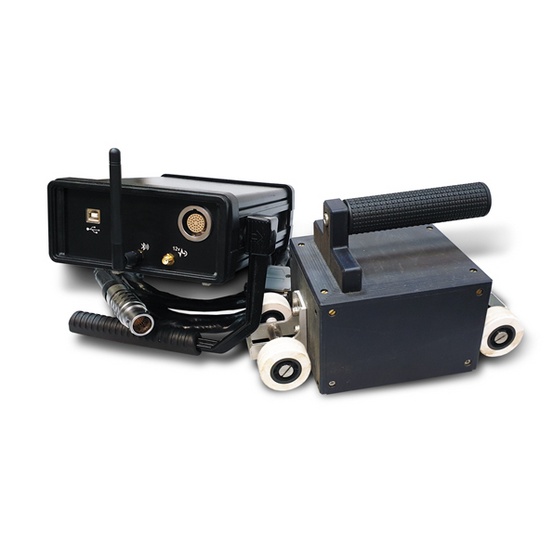

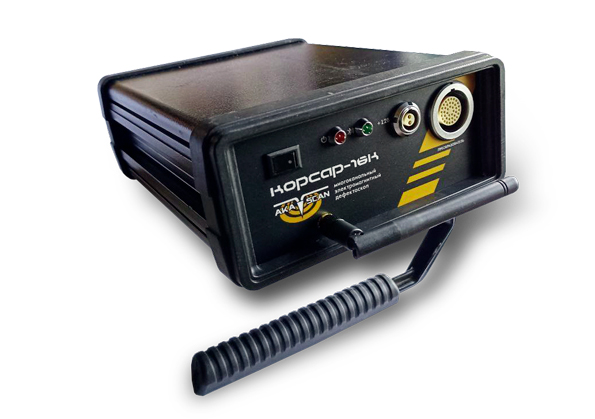

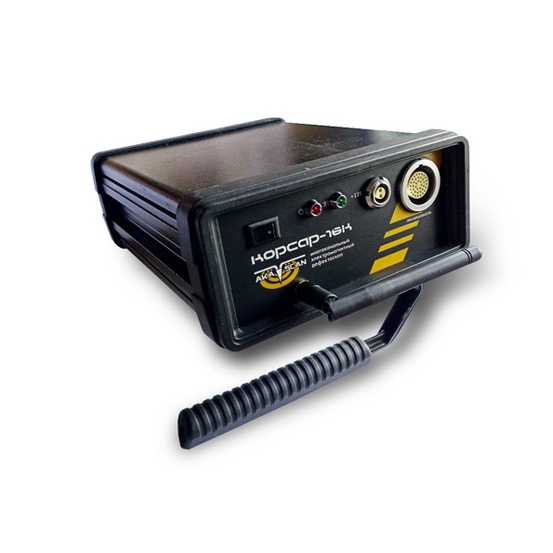

Комплект	Электронный блок обработки данных Многоканальный электромагнитный преобразователь (тип оговаривается в ТЗ) Ноутбук /Планшет /Промышленный планшет (тип оговаривается в ТЗ) Кабель для соединения блока электронного с преобразователем Адаптер питания от электросети Программное обеспечение (SD карта) Жесткий кейс Инструкция по эксплуатации

Описание

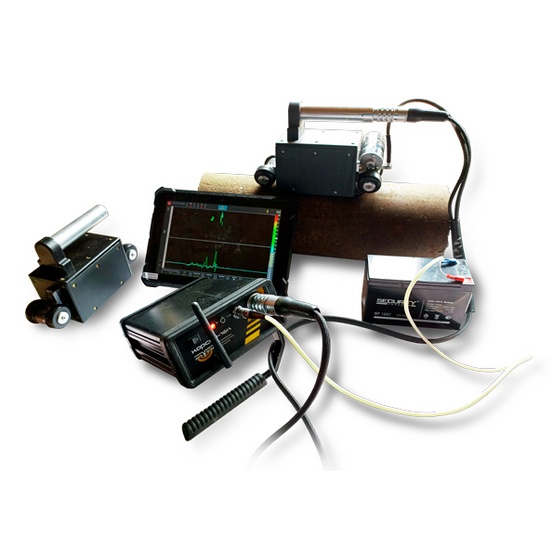

• Единый комплекс для обследования днищ резервуаров, труб с наружной стороны, а также для внутритрубного контроля
• Работа через зазор и/или через покрытие (до 9 мм) бесконтактным методом
• Зачистка и подготовка поверхности объекта не требуется (за исключением внутритрубного контроля)
• Отсутствие влияния на результаты контроля равномерной ржавчины, окалины, а также присутствия в сосуде или трубе немагнитного продукта
• Сравнительная оценка размеров выявленных дефектов
• За один проход выявляются и различаются дефекты с обратной и наружной стороны
• Отсутствие «мертвых зон» при контроле
• Отсутствие постоянных магнитов — переменное магнитное поле создаётся возбуждающей обмоткой электромагнита. Благодаря этому преобразователь не собирает магнитные частицы, не оставляет намагниченности и не теряет характеристики со временем в отличие от ослабевающих со временем постоянных магнитов
• Зависимость величины сигнала от скорости перемещения преобразователя — требуется соблюдение относительно постоянной скорости перемещения преобразователя.
• Широкий частотный диапазон 0 до 30 000 Гц
• При наличии контрольных образцов есть возможность отбраковки по браковочной структуре металла
