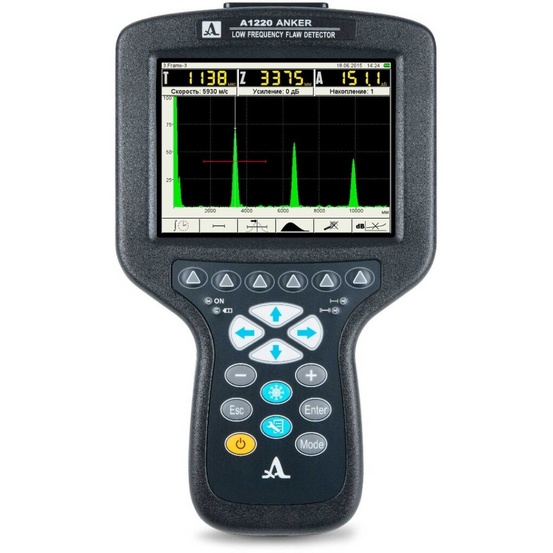

A1220 ANKER Ультразвуковой дефектоскоп

Наличие по запросу

410000руб.

Оформить заказ в 1 клик

: 8

Средняя наработка на отказ, ч:

: Аккумулятор

Диапазон измерений расстояния до дефекта	от 600 до 3 000 (при скорости ультразвука 5500 м/с (сталь), мм)
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта	±(0,05L+1,00) (при скорости ультразвука 5500 м/с (сталь), мм, не более, где L – измеряемая глубина залегания дефекта в мм)
Диапазон устанавливаемых скоростей ультразвука, м/с	от 500 до 15 000
Рабочая частота преобразователей, кГц	от 25 до 250
Диапазон перестройки калиброванного усилителя, дБ	от 0 до 100
Источник питания	Аккумулятор
Номинальное значение напряжения аккумуляторного блока, В	11,1
Время непрерывной работы от аккумуляторного блока, ч	8 (при нормальных климатических условиях)
Габаритные размеры электронного блока, мм	260×157×43
Масса электронного блока, кг, не более	0,8
Средняя наработка на отказ, ч	18 000
Средний срок службы, лет, не менее	8
Условия эксплуатации: температура окружающей среды, °C	от -20 до +55
Относительная влажность воздуха при температуре 35°C, %, не выше	95

Описание

Низкочастотный дефектоскоп А1220 ANKER работает в режиме эхо – метода, при котором представление А-Скана сигнала происходит в реальном масштабе времени. Состояние анкерного болта оценивается по наличию, уровню и расположению на развертке (шкала Х) амплитуды ультразвукового сигнала, отраженного от противоположной поверхности болта и зафиксированного при его продольном прозвучивании.

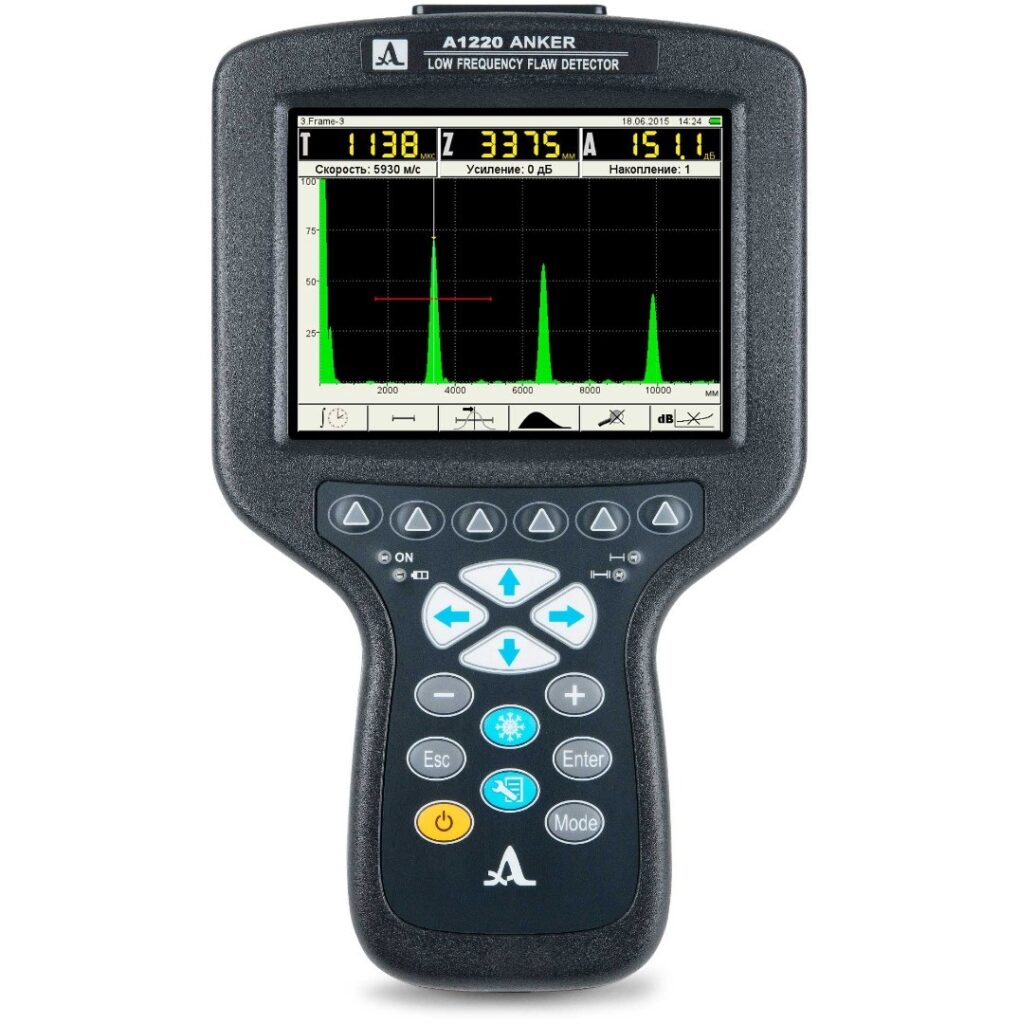

Дефектоскоп представляет собой компактный электронный блок с большим высококонтрастным цветным TFT дисплеем и клавиатурой. На дисплее отображаются результаты измерений в виде А-скана сигнала.

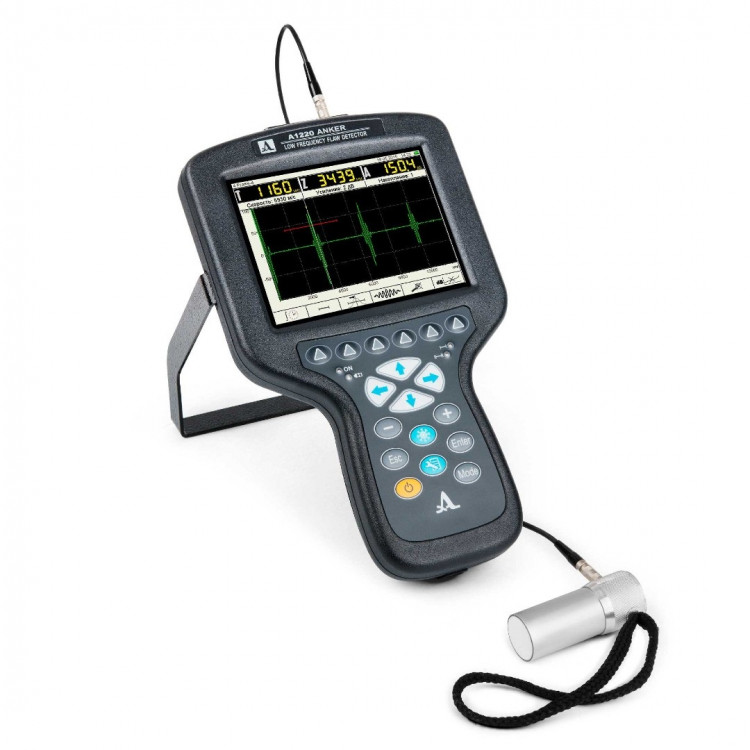

С помощью одинарного кабеля LEMO-LEMO к электронному блоку подключается низкочастотный ультразвуковой прямой совмещенный преобразователь продольных волн S0205 0.025A0R20Х20CL. Данный преобразователь имеет центральную рабочую частоту 25 кГц, широкую полосу пропускания (не менее 100%), а также жидкостный тип акустического контакта.

Отличительной особенностью преобразователя S0205 0.025A0R20Х20CL является малый уровень собственных реверберационных акустических шумов, короткий (1,5 – 2 периода) излучаемый акустический импульс и высокая энергетическая эффективность.

Несмотря на многофункциональность, дефектоскоп прост в управлении благодаря интуитивному интерфейсу и меню пиктограмм, которые обеспечивают быстрый доступ к основным настройкам и функциям прибора.

Эргономичный дизайн дефектоскопа и его малый вес (всего 800 грамм), а также возможность крепления электронного блока в специализированном планшете делают этот прибор удобным инструментом для работы в труднодоступных местах и на высоте.

Все результаты контроля сохраняются в памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования.
