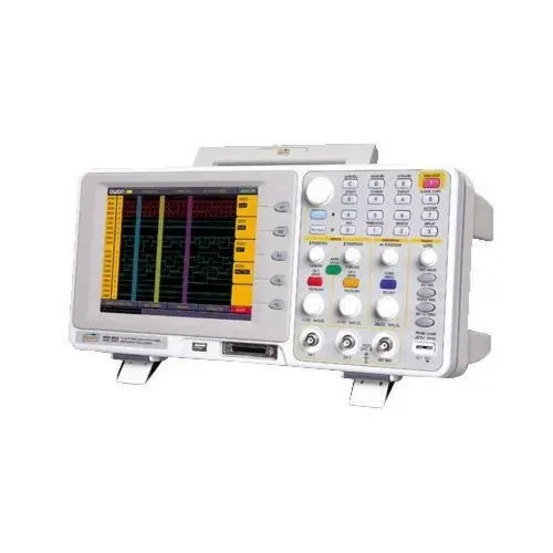

Осциллограф АКИП-4104

Наличие по запросу

Цена по запросу

Оформить заказ

Диапазон частот перем. тока:

Погрешность по постоянному уровню:

Зарядное устройство/адаптер:

Коэффициент отклонения:

Погрешность усреднения:

Коэффициент развертки:

Режимы выборки:

Входной импеданс: 1 МОм

Погрешность установки порога:

Шаг коэффициента развертки:

Интерполяция: Sin(x)/x

Полоса пропускания: 33 МГц

Время нарастания: 14 нс

Погрешность коэффициента развертки:

Коэф. развертки (Кразв.): 5 нс/дел - 50 с/дел

Режимы развертки:

Частота дискретизации: 100 МГц

Фильтры синхронизации:

Источник синхронизации:

Вертикальное разрешение:

Сопряжение входа:

Источники синхросигнала: Канал 1, канал 2, сеть, внешний, цифровые каналы

Погрешность коэффициента отклонения:

Габаритные размеры: 370 × 180 × 120 мм

Математика: Сумма, разность, инверсия

Режимы запуска развертки: Автоколебательный, ждущий, однократный, автоуровень, ТВ (NTSC, PAL, SECAM), по шине, по шаблону, по длительности, по последовательности

Максимальное напряжение:

Временная задержка между каналами:

Сохранение данных:

Режимы запуска:

Погрешность коэф. развертки:

Курсорные измерения: По оси X и по оси Y

Типы синхронизации:

: 16

Автоматические измерения: Амплитуда, частота, период, среднее значение, RMS

Погрешность установки уровня синхронизации:

: 100…240 В, 50 / 60Гц ,<15 Вт

Задержка:

Входное сопротивление: 1 МОм//20 пФ

Пределы измерения:

: 1 кг

Входное напряжение:

Длина памяти: 4 Мб на канал

напряжений:

Сбор информации: аналоговые каналы
Частота дискретизации	100 МГц на канал
Длина памяти	5 кб на канал
Вертикальное разрешение	8 бит
Сбор информации: цифровые каналы
Частота дискретизации	100 МГц
Длина памяти	4 Мб на канал
Вертикальный канал: аналоговые каналы
Число каналов	2 канала
Полоса пропускания	25 МГц
Время нарастания	14 нс
Коэффициент отклонения	5 мВ/дел – 5 В/дел
Максимальное напряжение	300 В (DC+AC пик-пик с пробником 10:1)
Входное сопротивление	1 МОм//20 пФ
Погрешность по постоянному уровню	± 5%
Погрешность усреднения	Усреднение >16: (5% от уровня + 0,05 деления) для ΔV
Вертикальный канал: цифровые каналы
Число каналов	16
Полоса пропускания	33 МГц
Погрешность установки порога	±(0,1 В + 3% от уровня)
Входное напряжение	0 – 5 В
Входной импеданс	1 МОм
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	5 нс/дел - 50 с/дел
Шаг коэффициента развертки	1 - 2,5 - 5
Погрешность коэффициента развертки	±0,01%
Задержка	Предзапуск, 1 экран, послезапуск
Режимы развертки	Основная, задержанная, прокрутка, X-Y
Синхронизация
Источники синхросигнала	Канал 1, канал 2, сеть, внешний, цифровые каналы
Режимы запуска развертки	Автоколебательный, ждущий, однократный, автоуровень, ТВ (NTSC, PAL, SECAM), по шине, по шаблону, по длительности, по последовательности
Фильтры синхронизации	Связь по перемен. или пост. току, ФНЧ, ФВЧ
Дополнительные функции
Интерполяция	Sin(x)/x
Курсорные измерения	По оси X и по оси Y
Автоматические измерения	Амплитуда, частота, период, среднее значение, RMS
Сохранение данных	Внутренняя память:10 настроек и 4 формы сигнала для логического анализатора, 4 осциллограммы; запись на внешний USB - носитель
Математика	Сумма, разность, инверсия
Общие данные
Напряжение питания	100…240 В, 50 / 60Гц ,<15 Вт
Габаритные размеры	370 × 180 × 120 мм
Масса	1 кг

Описание

АКИП4104 представляет собой комбинированный прибор "2 в 1". Он сочетает в себе функциональность цифрового запоминающего осциллографа и возможности 16-кан. логического анализатора. Это обеспечивает пользователю широкие возможности для наблюдения аналоговых сигналов до 25 МГц и отысканию проблем в цифровых шинах с тактовой частотой до 33 МГц при их отладке и настройке.

В режиме "Осциллограф" наличие внутренней памяти позволяет сохранять осциллограммы (до 4-х) с возможностью последующего их вызова на дисплей. При необходимости форма сигнала из адреса "А" может быть использована в качестве опорной, т.е. выводиться одновременно с текущим входным сигналом. Это удобно, например, в режиме наблюдения осциллограмм в контрольных точках радиотракта.

В режиме "Логический анализатор" имеется возможность декодирования не только параллельных потоков по шине, но и последовательных данных. Доступно сохранение: до 4-х форм входного сигнала (цифровых посылок) или до 10 профилей настроек органов управления (по выбору).

Заслуживает внимания широкий выбор типов синхронизации (по фронту, по шине, по шаблону, последовательный, по длительности, пороговое напряжение) и режимов запуска (пред-запуск, запуск в окне, пост-запуск), который встречается не во всех моделях даже брендовых цифровых осциллографов.

В новом осциллографе имеется возможность сохранять данные непосредственно на USB-носитель, что значительно упрощает передачу выбранных данных (отсчёты осциллограмм) и облегчит последующую обработку сохранённых результатов.

Русифицированный интерфейс, удачно структурированное меню и оптимальное расположение органов управления позволяет пользователю, имеющему только базовые навыки, приступить к работе немедленно, практически без необходимости длительного освоения.

Отличительной особенностью АКИП-4104 является яркий, контрастный и большой цветной ЖК-дисплей с диагональю 20 см. Осциллограф имеет оптимальные массо-габаритные параметры: небольшие размеры 350 × 157 × 120 мм и вес всего около 1 кг !!!. В качестве опции предусмотрена возможность установки аккумуляторной батареи, что обеспечит автономное применение осциллографа в "полевых" условиях.

Широкий перечень технических возможностей, функциональных режимов и пользовательских настроек позволяет использовать бюджетный осциллограф АКИП-4104 для различных инженерно-технических приложений и измерительных задач (НИОКР, сервис, техническая эксплуатация, диагностика и ремонт, научные лаборатории и учебные заведения, инженерный дизайн).
