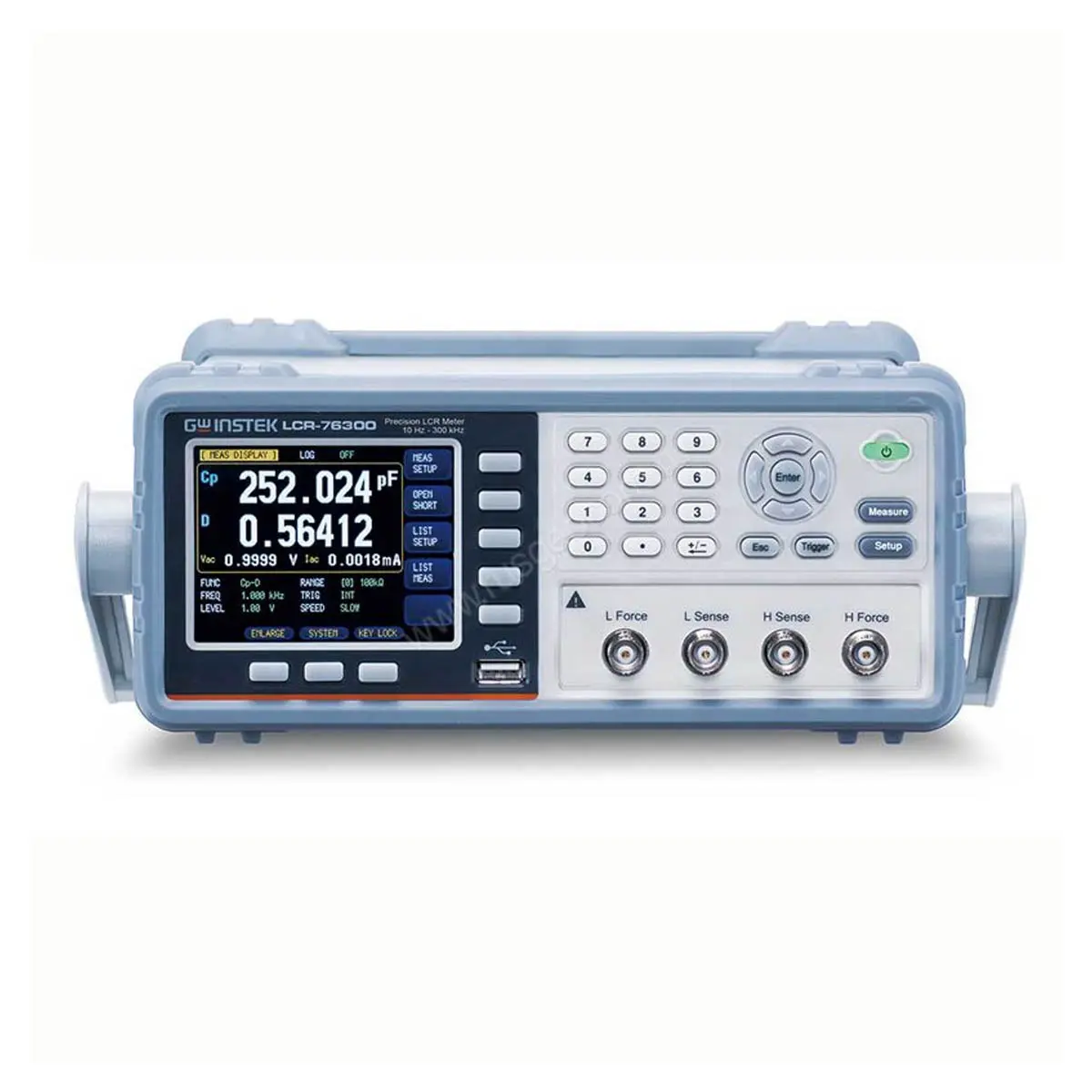

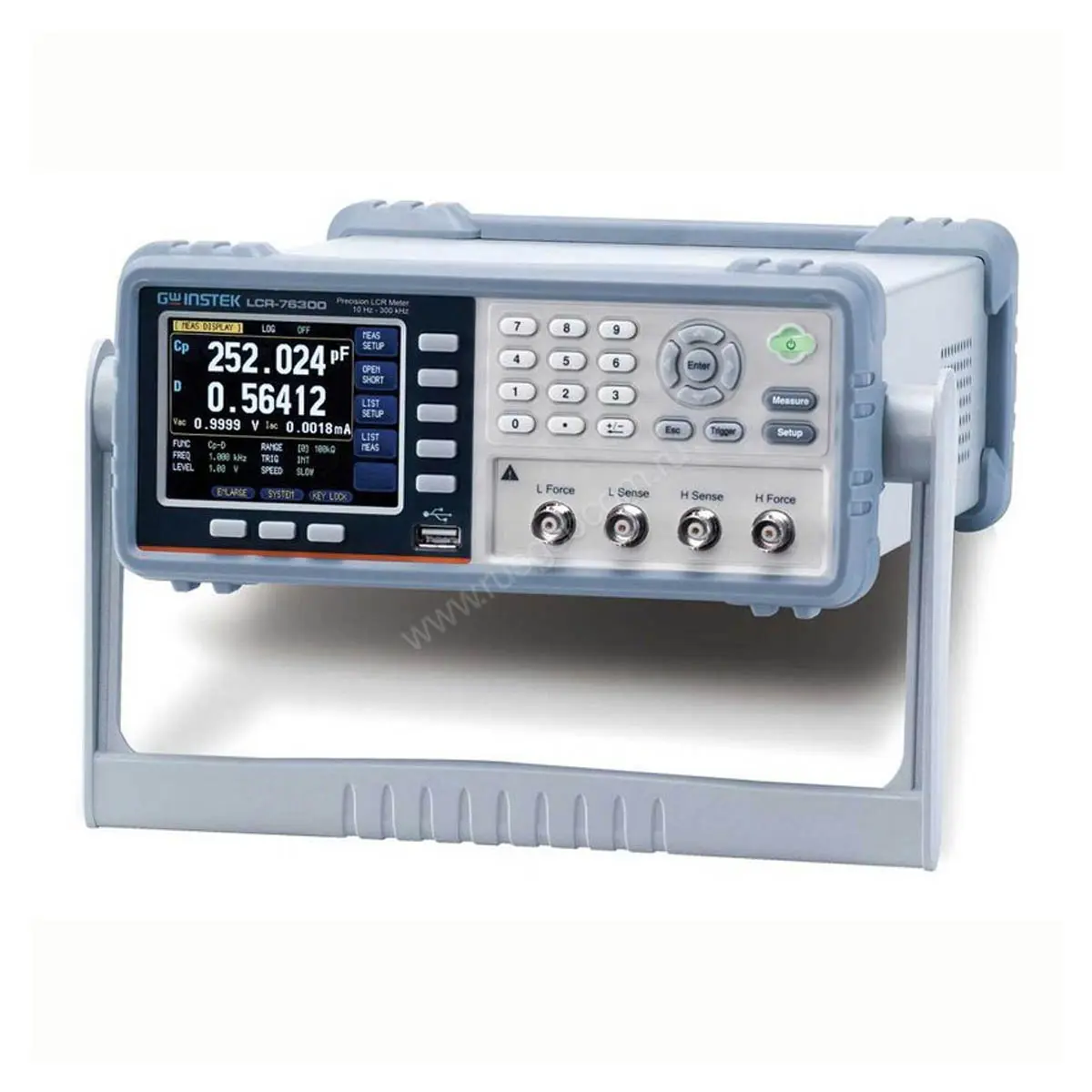

Измеритель RLC GW Instek LCR-76300

Наличие по запросу

388645руб.

Оформить заказ

Разрешение (R): 0,01 мОм

Электрическое сопротивление (от): 0,01 мОм

Электрическое сопротивление (до): 100 МОм

Электрическая емкость (от): 0,01 нФ

Электрическая емкость (до): 10 Ф

Разрешение (C): 0,01 нФ

Частота тест сигнала: 10 Гц – 300 кГц

Уровень тест сигнала: 10 мВ – 2 В, 100 мкА – 20 мА

Индуктивность (от): 0,01 мГн

Индуктивность (до): 10 кГн

Разрешение (L): 0,01 мГн

Погрешность: 0,05%

: Не фиксированный

Особенности: Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей. | Интерфейс

Измеряемые параметры: комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг

Измеряемые параметры	комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг
Погрешность	0,05%
Электрическое сопротивление (от)	0,01 мОм
Электрическое сопротивление (до)	100 МОм
Разрешение (R)	0,01 мОм
Электрическая емкость (от)	0,01 нФ
Электрическая емкость (до)	10 Ф
Разрешение (C)	0,01 нФ
Индуктивность (от)	0,01 мГн
Индуктивность (до)	10 кГн
Разрешение (L)	0,01 мГн
Частота тест сигнала	10 Гц – 300 кГц
Диапазон частот	Не фиксированный
Особенности	Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей. \| Интерфейс
Уровень тест сигнала	10 мВ – 2 В, 100 мкА – 20 мА

Описание

Измеритель RLC GW Instek LCR-76300 - это инструмент высокой точности для измерения иммитанса с допустимой частотой сигнала до 300 кГц и достоверностью показаний до ±0,05 %. Используется при диагностики электроприборов, контроле качества и производственных тестах компонентов, а также в учебных лабораториях.

Преимущества и особенности измерителя

3 скорости работы - 25, 100 и 333 мс
Разрешение шкалы - 6 цифр
16 измеряемых комбинаций параметров с возможностью тестов по маске
Функция ALC для работы с керамическими конденсаторами
Компенсация режимов КЗ и ХХ
Цветной дисплей диагональю 3.5” с разрешением 320x240 пикселей
Встроенная память на 10000 результатов и 10 профилей пользовательских настроек
Подходит для установки на стеллаже или в стойке, размер корпуса 2U

По умолчанию на экран RLC GW Instek LCR-76300 выводится измеряемая пара значений и 2 настраиваемых параметра для наблюдения. При желании можно увеличить шрифт основной и дополнительной характеристик теста. Для детализированного изучения трендов показаний доступна настраиваемая функция автотеста-качания по 10 точкам. При проведении табличных проверок каждый шаг можно включать вручную или же доверить измерителю перебор точек.

В комплект поставки включена тестовая площадка LCR-06A типа “Кельвин” с 2 зажимами. Встроенный протокол калибровки может работать как во всем спектре частот, так и в конкретной точке, любое значение может служить тестовым сигналов. Работа упрощается, поскольку не нужно вносить корректировки в схему и менять настройки.

RLC GW Instek LCR-76300 встраивается в автоматизированные системы контроля и конвейерного производства с помощью разъема типа “Handler”, расположенного на задней стенке корпуса.

Этот измеритель RLC подключается к ПК через интерфейс RS-232C, при этом устройством можно управлять дистанционно командами на языке SCPI. Полученные данные можно перенести на ПК напрямую или с помощью флешки для последующей документации, построения диаграмм и анализа посредством комплектного ПО. Кроме того, в связке с компьютером доступна функция проведения тестов длинной до 1000 шагов с последующих построением графика зависимости.

Прибор включен реестр измерительных средств РФ.
