Генератор сигналов VESNA SGVB

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовый шум на 1 ГГц, отстройка 10 кГц (опц. LP01):

от 20 до 40 ГГц:

CHA003/CHВ003:

BWA200/BWB200:

CHA006/CHВ006:

BWA500/BWB500:

CHA007/ CHВ007:

BWA1000/BWB1000:

Негармонические составляющие:

CHA012/ CHВ012:

BWA2000/BWB2000:

: 9 кГц – 67 ГГц

CHA020/ CHВ020:

Частотный отклик частоты модуляции в заданном РЧ-диапазоне модуляции:

CHA030:

Полоса пропускания сигнала:

Погрешность установки мощности: ±1.4 дБ

CHA040:

Глубина памяти ARB:

Фазовый шум на 1 ГГц, отстройка 10 кГц: −140 дБн/Гц

Стабильность опорного генератора:

Поддерживаемые цифровые стандарты и системы модуляции:

Максимальная выходная мощность: +8 дБмВт, 50 ГГц – 67 ГГц

Дискретность установки частоты, Гц:

Гармонические составляющие:

Дискретность установки уровня выходного сигнала, дБ:

Фазовый шум SSB:

Несущая частота 1 ГГц, отстройка:

Время установки:

Время установления:

Несущая частота 10 ГГц, отстройка:

Входная частота для внешнего опорного сигнала:

от 100 кГц до 10 МГц:

Номинальный диапазон уровня сигнала:

от 10 МГц до 6 ГГц:

Погрешность уровня:

Питание:

от 6 до 20 ГГц:

SGVB18
Диапазон частот	9 кГц – 18 ГГц
Максимальная выходная мощность	+24 дБмВт, 10 МГц – 20 ГГц
Погрешность установки мощности	±0.5 дБ
Фазовый шум на 1 ГГц, отстройка 10 кГц	−140 дБн/Гц
Фазовый шум на 1 ГГц, отстройка 10 кГц (опц. LP01)	−146 дБн/Гц
SGVB22
Диапазон частот	9 кГц – 22 ГГц
Максимальная выходная мощность	+20 дБмВт, 20 ГГц – 40 ГГц
Погрешность установки мощности	±0.8 дБ
Фазовый шум на 1 ГГц, отстройка 10 кГц	−140 дБн/Гц
Фазовый шум на 1 ГГц, отстройка 10 кГц (опц. LP01)	−146 дБн/Гц
SGVB40
Диапазон частот	9 кГц – 40 ГГц
Максимальная выходная мощность	+20 дБмВт, 20 ГГц – 40 ГГц
Погрешность установки мощности	±0.8 дБ
Фазовый шум на 1 ГГц, отстройка 10 кГц	−140 дБн/Гц
Фазовый шум на 1 ГГц, отстройка 10 кГц (опц. LP01)	−146 дБн/Гц
SGVB44
Диапазон частот	9 кГц – 44 ГГц
Максимальная выходная мощность	+17 дБмВт, 40 ГГц – 44 ГГц
Погрешность установки мощности	±1.0 дБ
Фазовый шум на 1 ГГц, отстройка 10 кГц	−140 дБн/Гц
Фазовый шум на 1 ГГц, отстройка 10 кГц (опц. LP01)	−146 дБн/Гц
SGVB50
Диапазон частот	9 кГц – 50 ГГц
Максимальная выходная мощность	+12 дБмВт, 44 ГГц – 50 ГГц
Погрешность установки мощности	±1.4 дБ
Фазовый шум на 1 ГГц, отстройка 10 кГц	−140 дБн/Гц
Фазовый шум на 1 ГГц, отстройка 10 кГц (опц. LP01)	−146 дБн/Гц
SGVB67
Диапазон частот	9 кГц – 67 ГГц
Максимальная выходная мощность	+8 дБмВт, 50 ГГц – 67 ГГц
Погрешность установки мощности	±1.4 дБ
Фазовый шум на 1 ГГц, отстройка 10 кГц	−140 дБн/Гц
Фазовый шум на 1 ГГц, отстройка 10 кГц (опц. LP01)	−146 дБн/Гц

Описание

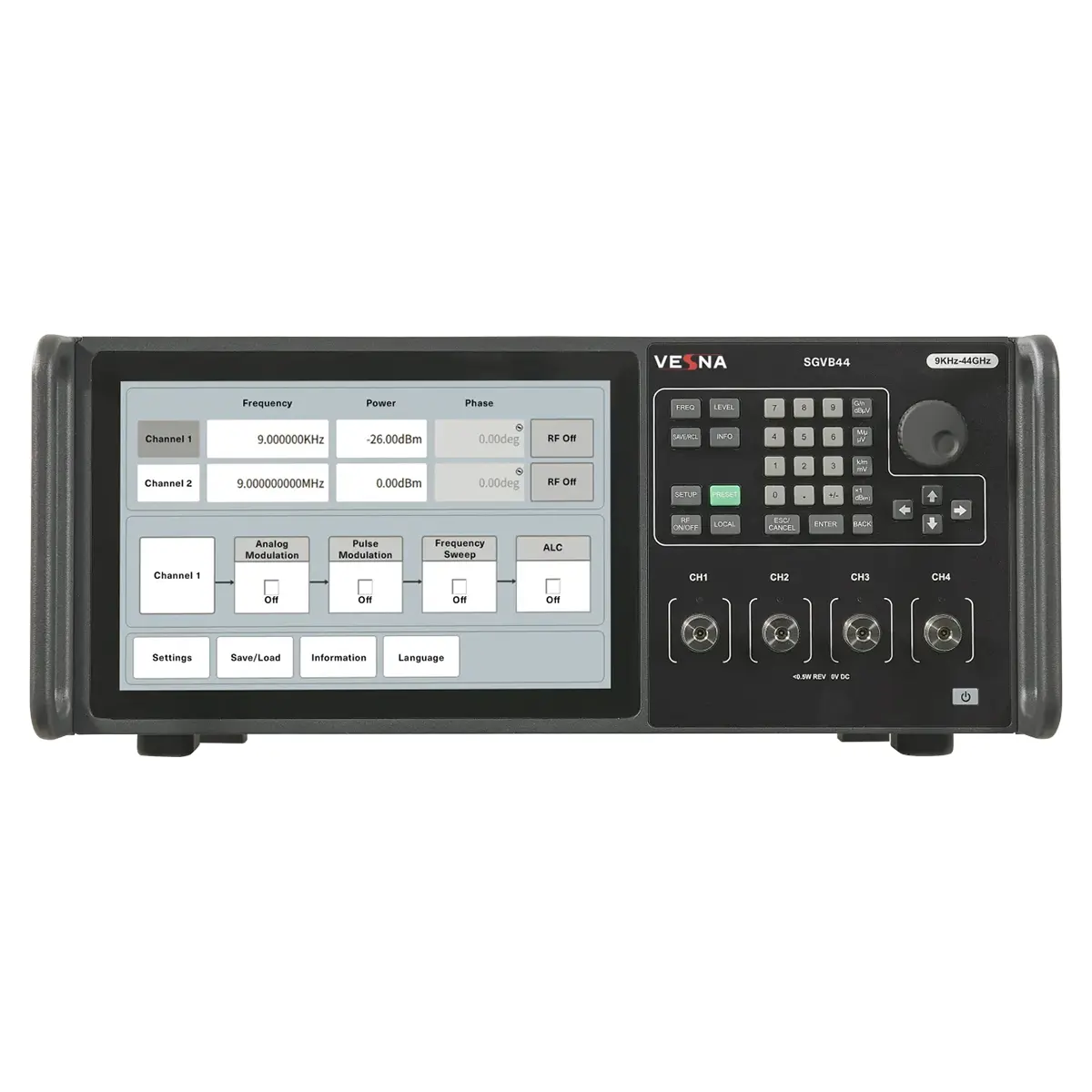

Генератор сигналов VESNA SGVB — это многоканальный аналоговый прибор с диапазоном частот от 9 кГц до 67 ГГц, предназначенный для создания когерентных сигналов в системах радиолокации, фазированных антенных решеток и испытательных стендов. Прибор поддерживает до 4 независимых каналов, каждый из которых имеет собственную регулировку амплитуды, частоты и фазы, а также функцию синхронного запуска и запоминания фазы между каналами.

Ключевые преимущества

Диапазон частот: 9 кГц – 67 ГГц
До 4 когерентных каналов с независимой настройкой
Максимальная выходная мощность: до +24 дБмВт (в зависимости от модели)
Погрешность установки уровня: ±0,5 – ±1,4 дБ
Фазовый шум: –140 дБн/Гц, с опцией –147 дБн/Гц (PR01)
Поддержка аналоговой модуляции: AM, FM, ФМ, импульсная

Преимущества многоканальности

Благодаря функции фазовой когерентности, генератор сигналов позволяет создавать сложные многолучевые системы, моделировать угол прихода сигнала (AoA), тестировать фазовращатели и калибровать антенные решетки. Каждый канал может быть настроен на свою частоту и амплитуду, что делает прибор незаменимым при разработке MIMO-систем и радаров с электронным сканированием луча (AESA).

Масштабируемость

Возможность объединения нескольких генераторов по внешнему опорному сигналу позволяет масштабировать систему до 16 каналов, что особенно ценно при испытаниях сложных многоканальных платформ.

Купить генератор сигналов VESNA SGVB, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
