Стандартный датчик "N-345" к дефектоскопу ВИД-345

Наличие по запросу

72270руб.

Оформить заказ

Разъемы:

Ширина раскрытия трещины:

Габариты (ДхШхВ):

Ширина трещины:

Питание прибора:

Подвижные подпружиненные контактные электроды датчика для работы на криволинейных поверхностях:

Минимальная глубина выявляемой трещины:

Малое влияние электромагнитных свойств материала на результат измерения:

Минимальное раскрытие трещины:

Предназначен для неразрушающего контроля изделий из ферромагнитных материалов (нержавеющие стали, чугуны):

Минимальная длина выявляемой трещины:

Предназначен для работы в труднодоступных для измерений местах: тонкие валы, галтельные переходы:

Диапазон определения глубины трещины:

Наиболее универсальный датчик к трещиномеру 281М для контроля изделий из ферромагнитных и неферромагнитных материалов:

Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения:

Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения:

Максимальная толщина изоляции, позволяющая производить определение глубины трещины:

Вес:

Непрерывное время работы от аккумуляторов:

Диапазон измерений:

Контроль разряда аккумуляторов:

Размеры электронного блока дефектоскопа:

Размеры штатного датчика “N-345”:

Длина:

Вес электронного блока дефектоскопа:

Погрешность определения глубины трещины, %:

Глубина трещины:

Минимальная глубина выявляемой трещины	0,2-0,5 мм
Минимальное раскрытие трещины	0,05 мм
Минимальная длина выявляемой трещины	5 мм
Диапазон определения глубины трещины	0,3 – 5 мм
Погрешность определения глубины трещины	0,2 мм + 0,1h (где h – глубина)
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения	0 – 6 мм
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения	10 %
Максимальная толщина изоляции, позволяющая производить определение глубины трещины	10 мм
Питание прибора	автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
Непрерывное время работы от аккумуляторов	до 10 ч
Контроль разряда аккумуляторов	есть
Диапазон рабочих температур	-15°С — + 40°С
Размеры электронного блока дефектоскопа	150 х 80 х 35 мм
Размеры штатного датчика “N-345”	25 х 25 х 60 мм
Вес электронного блока дефектоскопа	не более 500 г

Описание

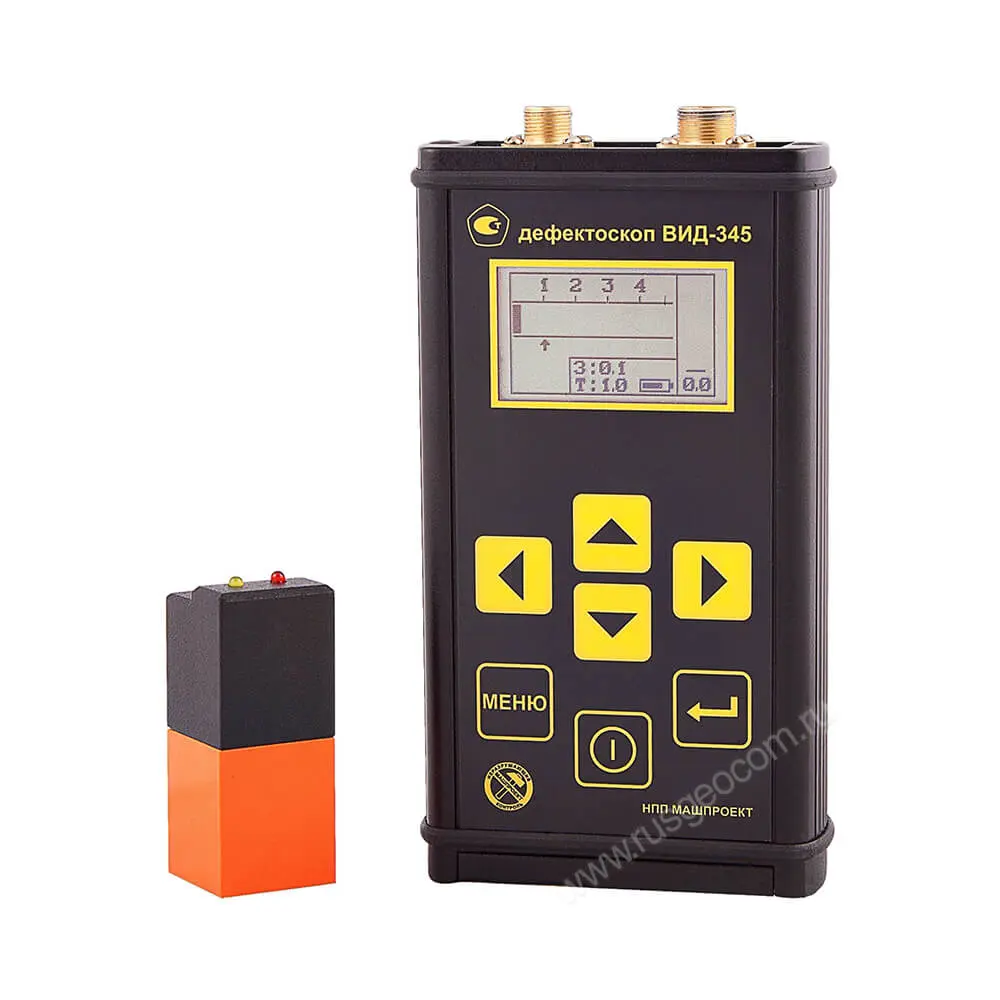

Стандартный датчик “N-345” для дефектоскопа ВИД-345 предназначен для выявления и определения глубины трещин, в т.ч. стресс-коррозионных, в металлических ферромагнитных конструкциях.

Поиск и оценка повреждений могут быть выполнены под слоем коррозии и/или защитного покрытия. Одновременно с этим проходит измерение толщины имеющегося слоя коррозии и/или защитного покрытия.

Дефектоскоп ВИД-345 комбинирует магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

Принцип работы датчика

Под действием переменного магнитного поля, формируемого датчиком “N-345”, в контролируемой области изделия возбуждаются вихревые токи. Вихревые токи в районе трещины формируют магнитные поля рассеяния, которые регистрируются датчиком.

Одновременно с помощью переменного магнитного поля определяется расстояние от датчика до контролируемой металлической поверхности. Регистрация указанных параметров позволяет измерять толщину защитного покрытия или глубину коррозионного повреждения, а также выявлять и определять глубину трещины независимо от величины толщины защитного покрытия или глубины коррозионного повреждения.

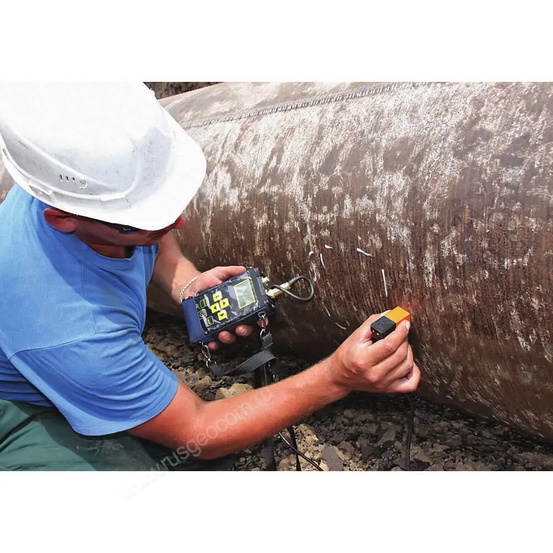

Объекты контроля:

трубы, трубопроводы,
нефте- и газопроводы,
сосуды, сосуды давления,
объекты энергетического производства,
детали конструкций, машин и механизмов.

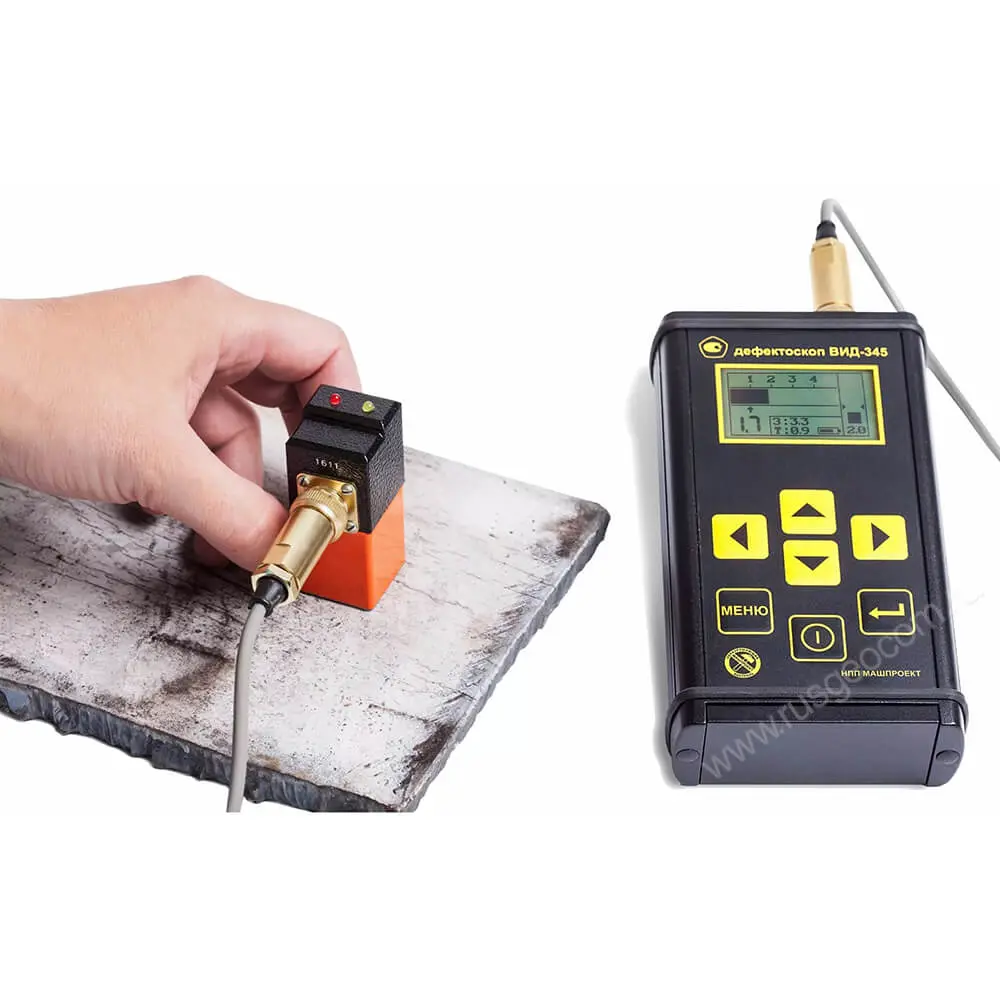

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных или полевых условиях.

Стандартный датчик “N-345” позволяет проводить измерения:

на грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
на влажной, грязной поверхности,
на поверхностях с переменной толщиной изоляционного покрытия без дополнительной подстройки.

Особенности конструкции стандартного датчика “N-345”

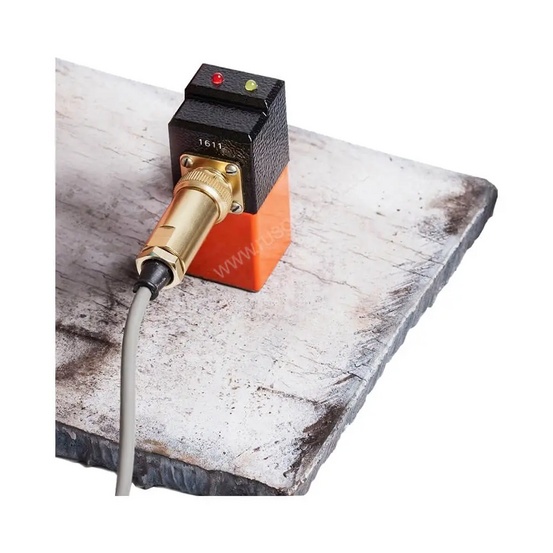

Датчик имеет прочный металлический корпус. Поверхность, контактирующая с контролируемым объектом, выполнена из высокопрочной керамики, что обеспечивает стойкость к истиранию.На корпусе датчика расположены элементы возбуждения и приема магнитного поля:

красный светодиодный индикатор сигнализирует о наличии трещины;
желтый светодиодный индикатор сигнализирует об изменении толщины защитного слоя или выявлении коррозионного повреждения.

Для подключения датчика к электронному блоку дефектоскопа используется соединительный кабель.

Купить стандартный датчик "N-345" к дефектоскопу ВИД-345 а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
