| Поддерживаемые сигналы | GPS L2
GPS L5
GLONASS
Galileo |
| Работа в режиме RTK | DGPS / RTCM
RTK до 5 км
RTK неограниченно
RTK сети
Leica Lite RTK |
| Обновление местоположения, запись данных | 5 Гц
20 Гц
Запись сырых данных
Запись RINEX
Вывод NMEA |
| Работа в RTK в качестве базовой станции | Стандартно |
| GNSS технологии | Запатентованная технология Leica SmartTrack+:
Улучшенный процессор обработки
GNSS чип 4-го поколения
Улучшенное шумоподавление
Высокоточный импульсный коррелятор многолучевости для измерений псевдодальностей
Отличное отслеживание низколетящих спутников
Точные измерения фазы несущей всех GNSS-систем (СКО <0.5 мм)
Минимальное время инициализации |
| Количество каналов | 120 каналов |
| Спутников одновременно наблюдается | до 60 спутников на всех частотах |
| Принимаемые сигналы | GPS: L1, L2, L2C, L5
GLONASS: L1, L2
Galileo (тест): GIOVE-A, GIOVE-B
Galileo: E1, E5a, E5b, Alt-BOC
Compass
SBAS: WAAS, EGNOS, GAGAN, MSAS |
| Измерения | Независимые кодовые и фазовые измерения по всем частотам
GPS: полный цикл фазы несущей, Код (C/A, P, C код)
GLONASS: полный цикл фазы несущей, код(C/A, P код)
Galileo: полный цикл фазы несущей, код |
| Время инициализации | менее 1 сек |
| Точность (СКО) кодового решения в режиме DGPS / RTCM |
| DGPS / RTCM | Обычно 25 см (СКО) |
| Точность (СКО) в реальном времени (RTK) |
| Стандарт соответствия | Соответствие ISO17123-8 |
Быстрая статика (фаза) после инициализации
| В плане: ±2·(5,0 + 0,5·10-6 ·D) 1) (СКО)
По высоте: ±2·(10,0 + 0,5·10-6 ·D) 1) (СКО) |
Кинематика (фаза)
Подвижный после инициализации | В плане: ±2·(10,0 + 1,0·10-6 ·D) 1) (СКО)
По высоте: ±2·(20,0 + 1,0·10-6 ·D) 1) (СКО) |
| Точность (СКО) в постобработке |
| Статика (фаза) при длительных измерениях | В плане: ±2·(3,0 + 0,5·10-6 ·D) 1) (СКО) / По высоте: ±2·(6,0 + 0,5·10-6 ·D) 1) (СКО) |
| Статика и быстрая статика (фаза) | В плане: ±2·(5,0 + 0,5·10-6 ·D) 1) (СКО) / По высоте: ±2·(10,0 + 0,5·10-6 ·D) 1) (СКО) |
| Кинематика (фаза) | В плане: ±2·(10,0 + 1,0·10-6 ·D) 1) (СКО) / По высоте: ±2·(20,0 + 1,0·10-6 ·D) 1) (СКО) |
| Инициализация на лету (OTF) |
| RTK технология | Leica SmartCheck+ |
| Надежность инициализации OTF | более 99,99% |
| Время инициализации | Обычно 8 сек |
| Дальность OTF | до 50 км |
| Сети RTK |
| Технологии для работы в сетях базовых станций | Leica SmartRTK |
| Поддерживаемые технологии | VRS, FKP, iMAX |
| Стандарты сетей RTK | MAC (Master Auxiliary Concept) под RTCM SC 104 |
| Масса и размеры |

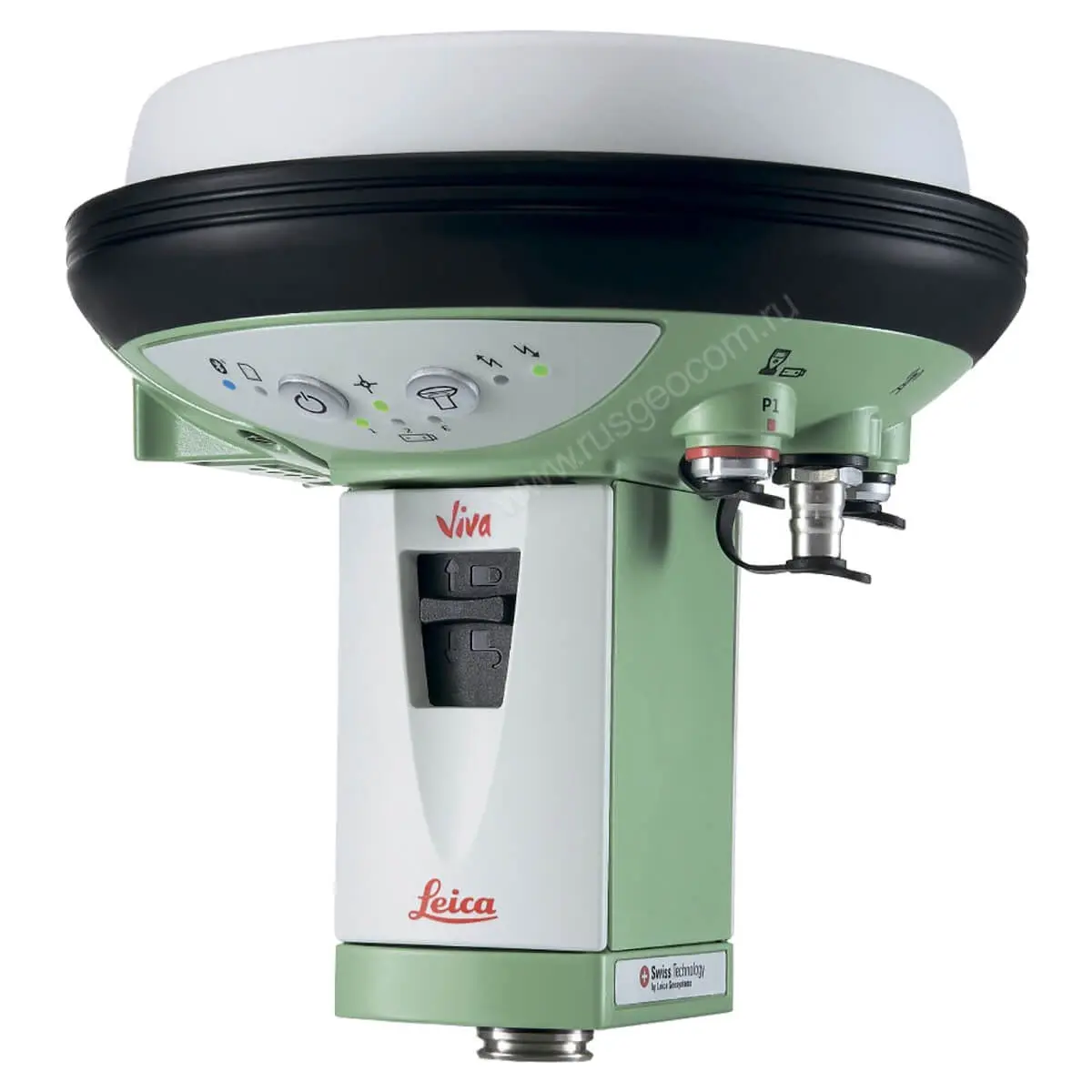

| Масса (GS15) | 1.34 кг |

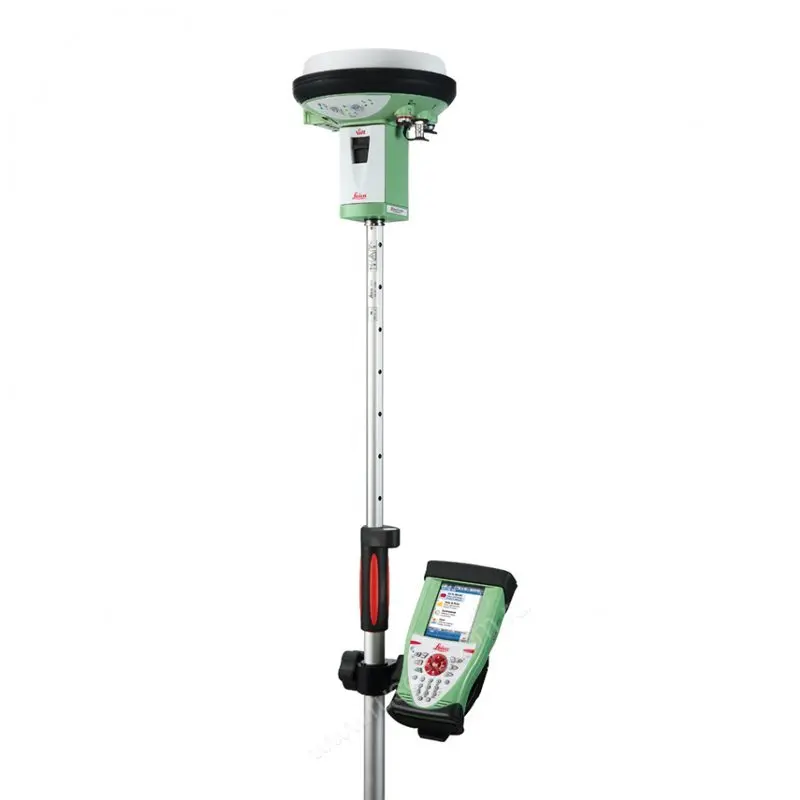

| Масса | 3.30 кг RTK ровер со встроенным модемом, контроллером, батареями, вехой и креплением |
| Размеры (GS15) (диаметр x высота ) | 196 мм x 198 мм |
| Условия эксплуатации |
| Температура работы | от -40° С до +65° С; соответстви ISO9022-10-08, ISO9022-11-special, MIL STD 810F – 502.4-II,
MIL STD 810F – 501.4-II |
| Температура хранения | от -40° С до +80° С; соответствие ISO9022-10-08, ISO9022-11-special,
MIL STD 810F – 502.4-II, MIL STD 810F – 501.4-II |
| Влажность | 100%; соответствие ISO9022-13-06, ISO9022-12-04 и MIL STD 810F – 507.4-I |
| Влаго- и пылезащита | IP67; соответствие стандартам IEC60529 и MIL STD 810F – 506.4-I, MIL STD 810F – 510.4-I и MIL STD 810F – 512.4-I
Защита от брызг и пыли
Защита от погружения в воду на 1 м |
| Вибрации | Выдерживает сильные вибрации, соответствие ISO9022-36-08 и MIL STD 810F – 514.5-Cat.24 |
| Падение | Выдерживает падение с 1.0 м на твердую поверхность |
| Удары | 40г / 15 до 23 мсек, соответствие MIL STD 810F – 516.5-I
Нет потери спутников при вариациях положения вехи до 150 мм |
| Опрокидывание | Выдерживает опрокидывание с 2-х метровой вехи |
| Питание |
| Напряжение | Номинально 12 В DC
Диапазон 10.5 – 28 В DC |
| Энергопотребление | Обычно: 3.2 Вт, 270 мА |

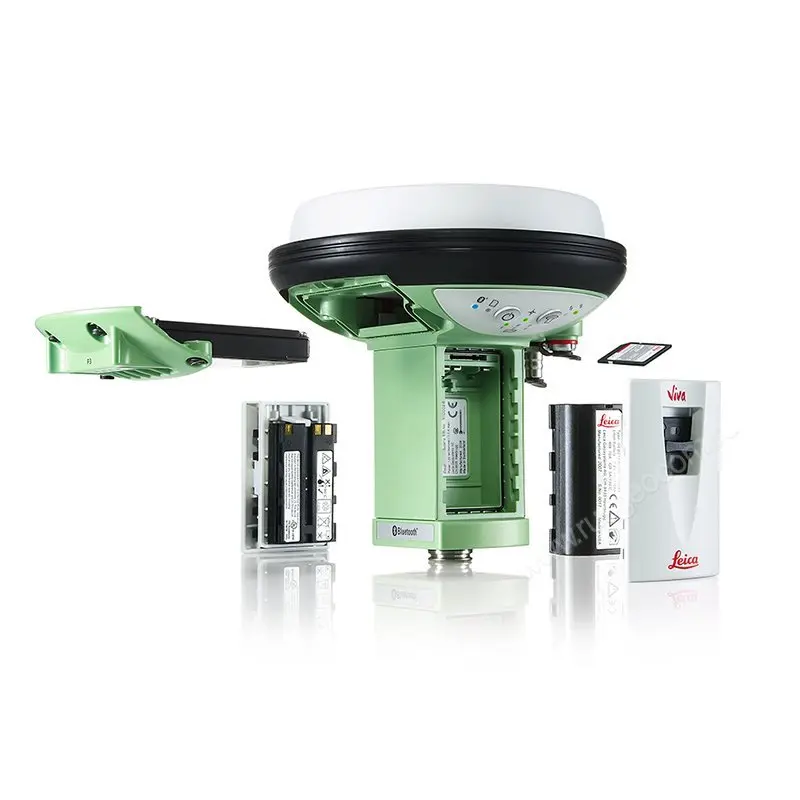

| Внутреннее питание | Перезаряжаемые съемные Li-ion батареи, 2.6 Ач / 7.4 В, по 2 батареи в приемнике |
| Внутреннее питание, время работы | 10.00 ч приема RTK данных со стандартным радиомодемом
9.00 ч передачи RTK данных со стандартным радиомодемом
7.50 ч RTK по GSM/GPRS каналу
от 2 внутренних батарей |
| Внешнее питание | Внешняя NiMh батарея 9 Ач / 12 В |
| Сертификат соответствия | FCC, CE
Местная экспертиза (Канада, Австралия, Япония, Китай) |
| Память |
| Память | Съемная SD карта: 1Гб |
| Емкость | 1 Гб хватает на 280 дней записи данных GPS & GLONASS
(8+4 спутников) с частотой 15 сек |
| Запись данных |
| Радиомодемы | Запись в формате:
Leica GNSS и
RINEX |
| Частота обновлений | до 20 Гц |
| Клавиши | Вкл./выкл.
Функциональные клавиши |
| Функции | Функциональные клавиши:
Переключение база/ровер
Определение местоположения "здесь" |
| Световые индикаторы | Bluetooth®, Положение, статус RTK, запись данных, питание |
| Дополнительный интерфейс | Встроенный вебинтерфейс – индикатор статуса и конфигурирование |
| Порты связи | 1 x серийный RS232 Lemo
1 x USB / RS232 Lemo
1 x UART серийный и USB (для съемных RTK устройств)
1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2 |
| Одновременная передача данных | Можно одновременно подключить до 3 устройств связи
2 интерфейса для вывода поправок в реальном времени
в разных форматах RTK / RTCM |
| Встроенные средства связи |
| Радиомодемы | Встроенное радио на прием / передачу
Сменные устройства
SATEL, Pacific Crest и проч.
390 – 470 МГц
Мощность передачи: 0.5 – 1.0 Вт |
| УВЧ антенна | Встроенная УВЧ антенна
Внешний коннектор УВЧ (тип QN) |
| 3G GSM / UMTS(HSDPA) модем | Встраиваемый модем
Сменное устройство
Сменная SIM карта
Трехполосный UMTS / HSDPA: 850 / 1900 / 2100 МГц
Четырехполосный GSM / GPRS: 850 / 900 / 1800 / 1900 МГц |
| CDMA модем | Встраиваемый CDMA модем
Сменное устройство
Двухполосный CDMA 1XRTT (800 / 1900 МГц) |
| GSM / UMTS / CDMA антенна | Встроенная GSM / UMTS / CDMA антенна
Внешнее GSM / UMTS / CDMA соединение (QN)
|
| Внешние модули связи |
| Радиомодемы | Все совместимые УВЧ/ ВЧ модемы |
| GSM / UMTS / CDMA | Все совместимые УВЧ
GSM / GPRS / UMTS / CDMA модемы |
| Кабельный модем | Все совместимые модемы |
| Протоколы связи |
Форматы RTK
Передача и прием | Форматы Leica (Leica, Leica 4G)
CMR, CMR+ |
Форматы стандарта
RTCM | RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 |
| Вывод NMEA | NMEA 0183 V 2.20 и форматы Leica |
| Примечание: |
|---|
| 1) D - измеряемое расстояние, мм. |
|---|
