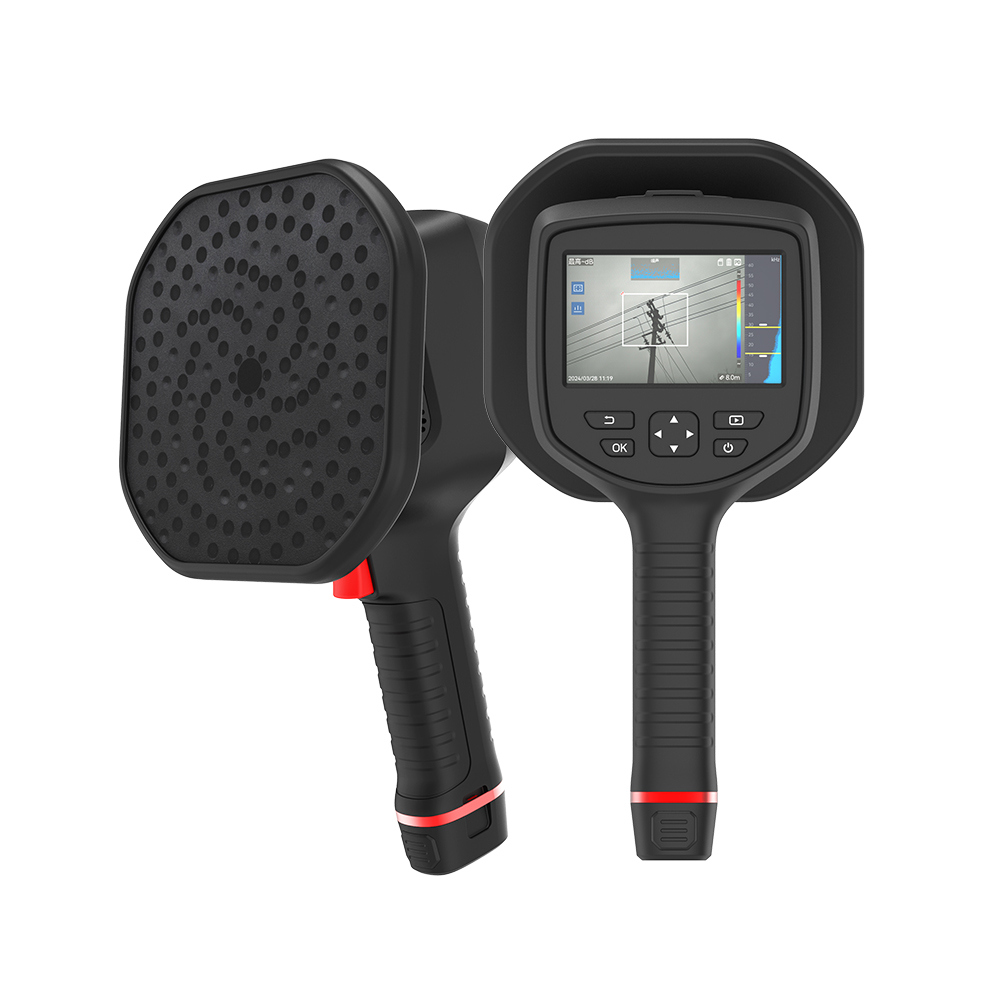

Seviral ВАД-136 Визуально-акустический дефектоскоп

Наличие по запросу

Цена по запросу

Оформить заказ в 1 клик

Чувствительность:

Связь:

Вес:

Рабочая температура:

Температура хранения:

Дисплей:

Питание:

Диапазон измерений:

Габариты:

Степень защиты:

Разрядность дисплея:

Автоматическое отключение:

Акустические характеристики
Микрофоны	Кремниевая решетка из 136 цифровых микрофонов
Частота дискретизации микрофонов	192 кГц
Полоса пропускания частоты	0 кГц — 96 кГц
Эффективное расстояние обнаружения аномалии	0,3-150 м (в зависимости от размера источника звука)
Фильтры (палитры)	Белый, чёрный, радужный, красно-железный, плавный, дождливый, синий и красный
Отображение интенсивности звука	Самая высокая точка
Режимы работы акустической камеры	Режим обнаружения утечки газа, режим обнаружения частичного разряда
Отображение типов частичных разрядов	Коронный разряд, частичный разряд, плавающий разряд, поверхностный разряд
Частота кадров	25 Гц
Минимальная обнаруживаемая утечка	Минимальная обнаруживаемая утечка 0,078 мл/с при 0,6 МПа с расстояния 0,5 метров; Минимальная обнаруживаемая утечка 0,112 мл/с при 0,5 МПа с расстояния 1 метр
Динамический диапазон	Нижний предел: <-15 дБ; Верхний предел: >120 дБ
Функция количественного анализа утечки	Поддерживается
Функция годовой стоимости потерь	Поддерживается
Пользовательские настройки	1 настраиваемая прямоугольная область фокусировки
Параметры видимого изображения
Разрешение цифровой камеры	5 MП — 2688 x 1944
Фокусное расстояние цифровой камеры	6,4 мм
Поле зрения цифровой камеры	50,2° (гор.) × 35,4° (верт.)
Режим фокусировки	Фиксированный
Цифровой зум	От 1х до 16х
Отображение изображения
Дисплей	4,3-дюймовый ЖК-дисплей с ёмкостным сенсорным экраном
Разрешение дисплея	800 × 480 пикселей
Яркость	Автоматическая / настраиваемая
Палитры (фильтры)	8 штук
Системные функции
Связь	HDMI, Wi-Fi
Текстовые аннотации	Поддерживаются, длиной до 255 символов
Голосовые аннотации	Поддерживаются, длительностью до 60 секунд
Формат изображения	jpeg
Формат видео	MP4
Память	Съемная SD карта объемом 64 Гб
Объем памяти для хранения фотографий	18 000 снимков
Объем памяти для хранения видео	60 часов
Система питания
Время работы	Более 4 часов (2 АКБ по 2 часа работы каждого)
Способ зарядки	Двухсекционное зарядное устройство 5V DC/2A
Физические параметры
Рабочая температура	от -20℃ до + 50℃
Влажность (при работе и хранении)	<95%, без образования конденсата
Степень защиты	IP54 (МЭК 60529)
Устойчивость к падению	Безопасное падание с 1,2 метра
Вес	<1,2кг
Габариты	310,4 мм x 165 мм x 117 мм
Обработка данных с ВАД-136
Программное обеспечение	Бесплатное программное обеспечение «SEVIRAL Acoustics research»
Совместимость с ОС	Windows от версии XP и выше
Количество одновременно работающих пользователей	Неограниченное количество

Описание

Ключевые характеристики:

1. Фильтрация фонового шума: Позволяет видеть сквозь фоновый шум, обычно встречающийся в промышленных средах, и получать точные акустические изображения.

2. Реальное время и визуализация: Акустическое изображение в режиме реального времени накладывается на изображение цифровой камеры, что позволяет пользователю точно определять источник звука и классифицировать проблему.

3. Анализ и оценка: Визуализация, классификация, количественная оценка — мгновенный расчет параметров, имеющих критическое значение для принятия решений, с помощью облачного программного обеспечения для анализа данных.

4. Быстрое обнаружение утечек: Обнаружение утечек в 10 раз быстрее, что способствует сокращению потерь газа и оптимизации производительности оборудования.

5. Визуальный анализ электрооборудования: Возможность анализа электрооборудования на наличие коронных разрядов в изоляции при напряжениях, включая кабели, ячейки, ЛЭП, вводы, электродвигатели, а также применение для трансформаторов и КРУЭ.

Сферы применения SEVIRAL ВАД-136:

1. Энергетическая отрасль: Используется для обнаружения коронных разрядов на высоковольтном оборудовании, что помогает предотвратить аварии и повысить надежность энергосистем.

2. Транспортировка, добыча и хранение газа: Применяется для выявления неконтролируемых утечек газа, обеспечивая безопасность и эффективность работы газовых систем.

3. Промышленность: Эффективно обнаруживает утечки газа и сжатого воздуха, что способствует снижению потерь и повышению производительности оборудования.

4. Мониторинг инфраструктуры: Позволяет контролировать состояние трубопроводов, резервуаров и других конструкций, обеспечивая своевременное выявление и устранение потенциальных проблем.
