- Описание
Преимущества
- Эргономичность и простота в эксплуатации
- Мобильность измерительного блока и удаленная станция обработки результатов
- Не требует подключения к сети- работает от перезаряжаемых батарей
- Передача данных по беспроводному и проводному каналам
- Автокалибровка уровня ультразвукового сигнала
- Локализация по 8 каналам
Особенности эксплуатации

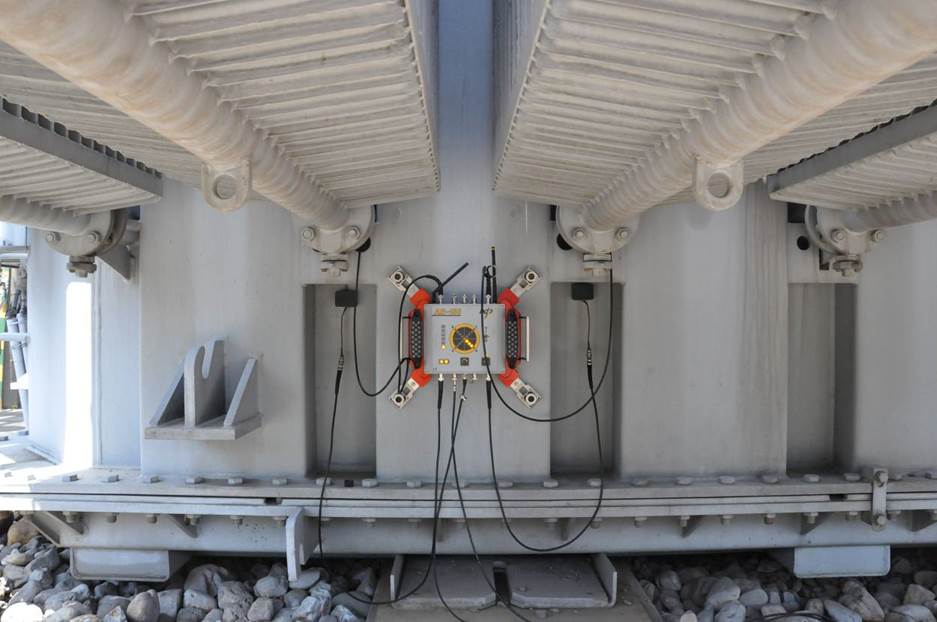

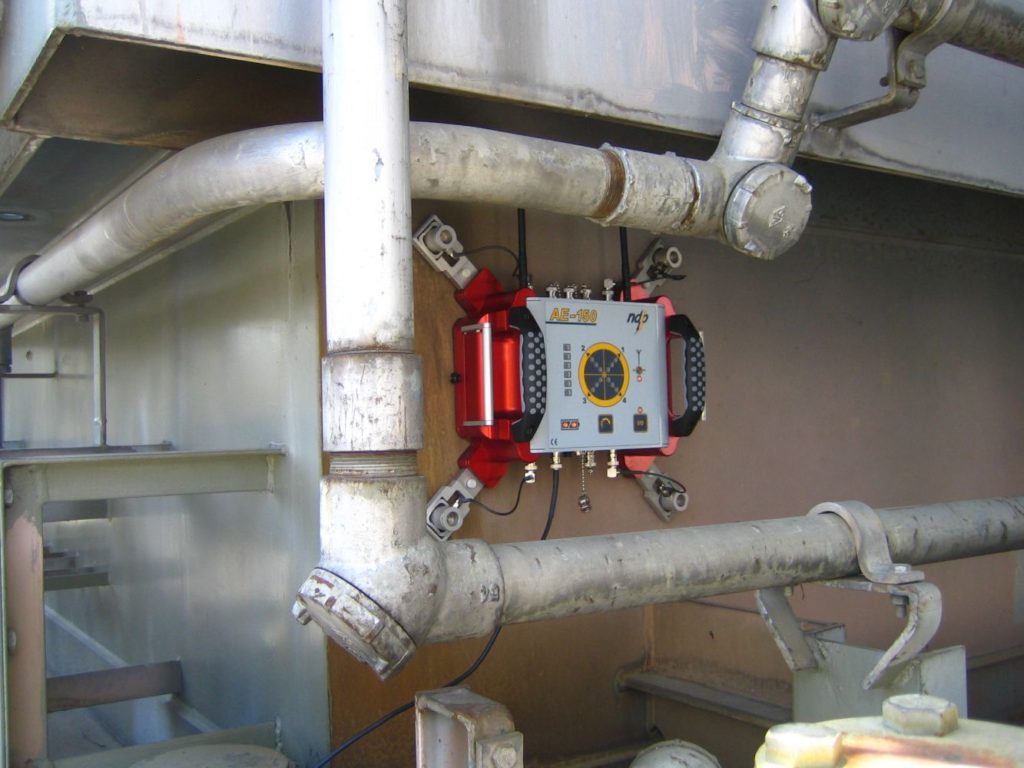

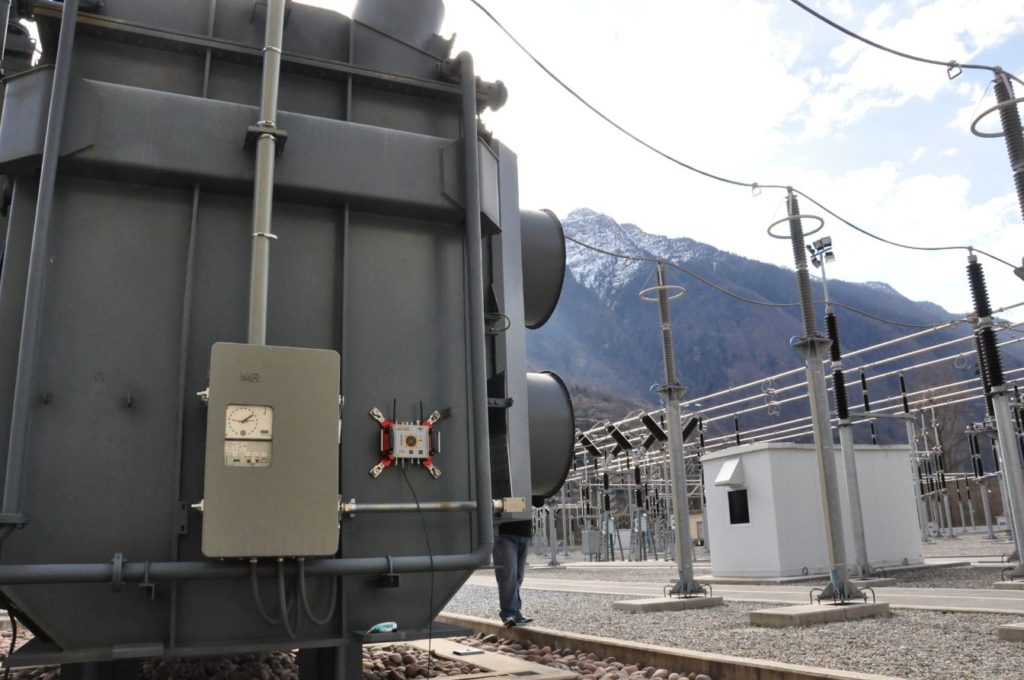

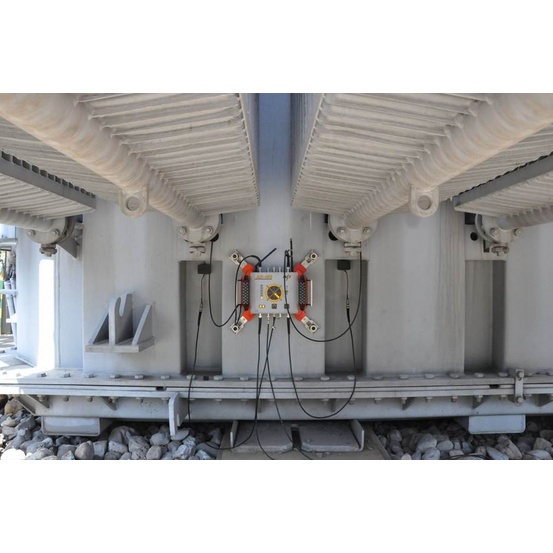

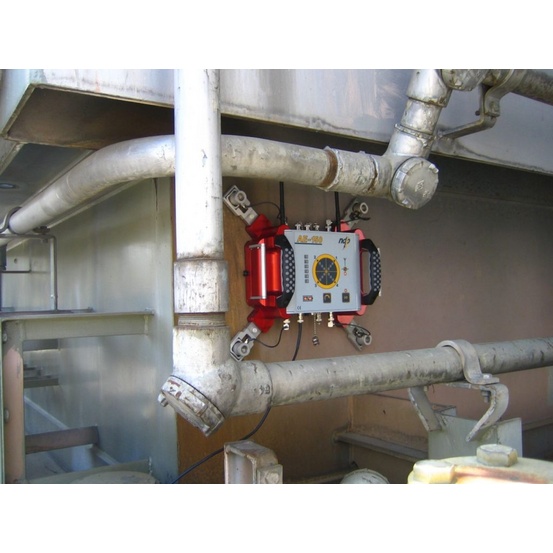

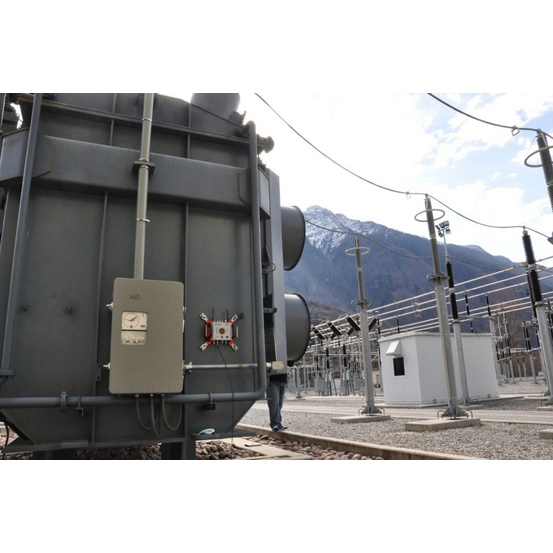

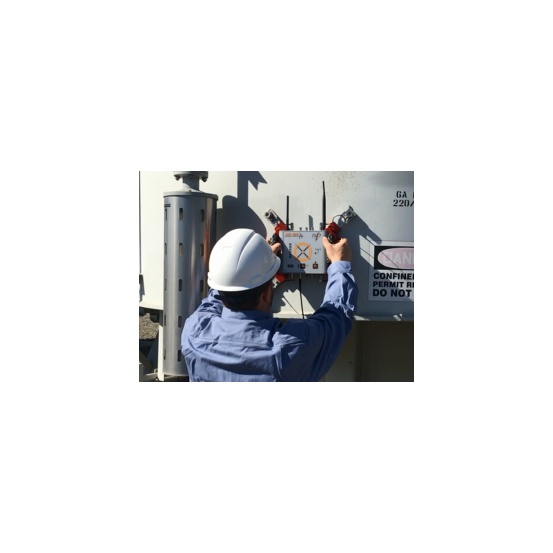

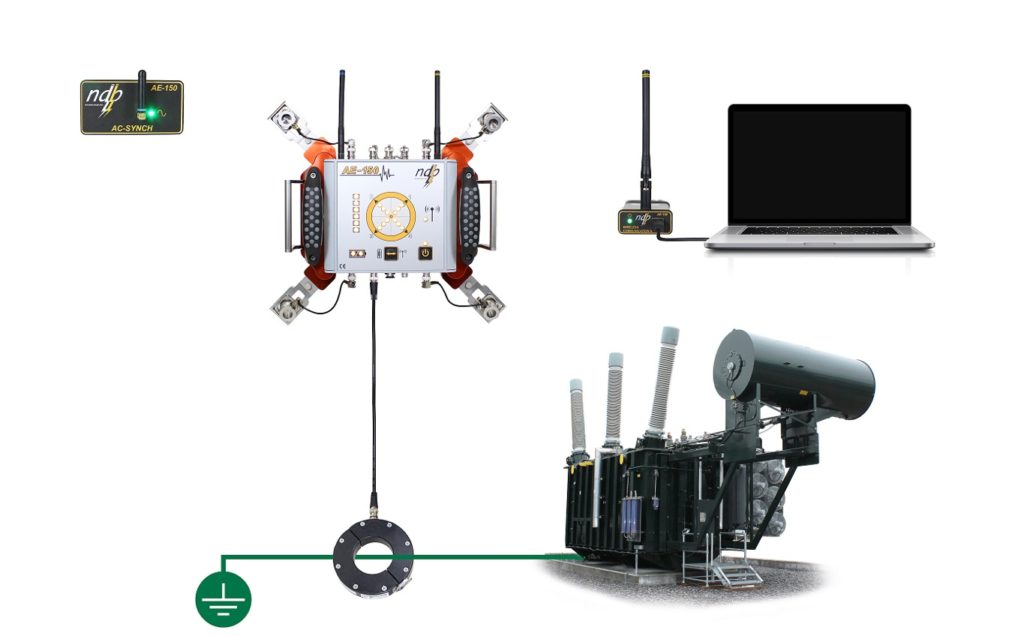

Перед установкой локализатора АЕ-150 на бак трансформатора, необходимо провести замеры размеров трансформатора и выбрать нулевую точку. Эти данные заносятся в программное обеспечение и в дальнейшем позволяют локализовать положение источника сигнала относительно нулевой точки. После этого анализатор устанавливается на корпус трансформатора и можно начинать работать.

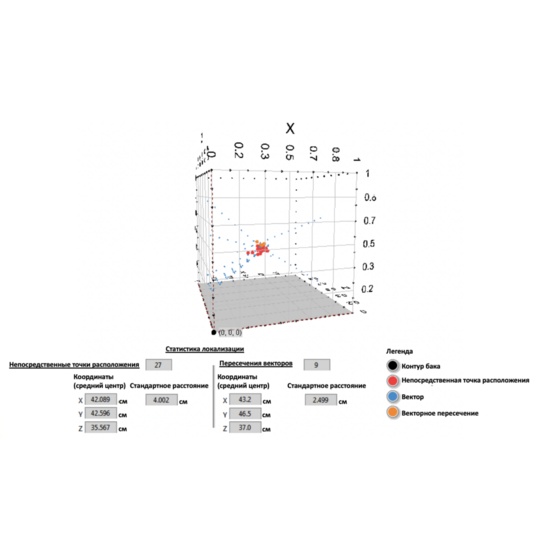

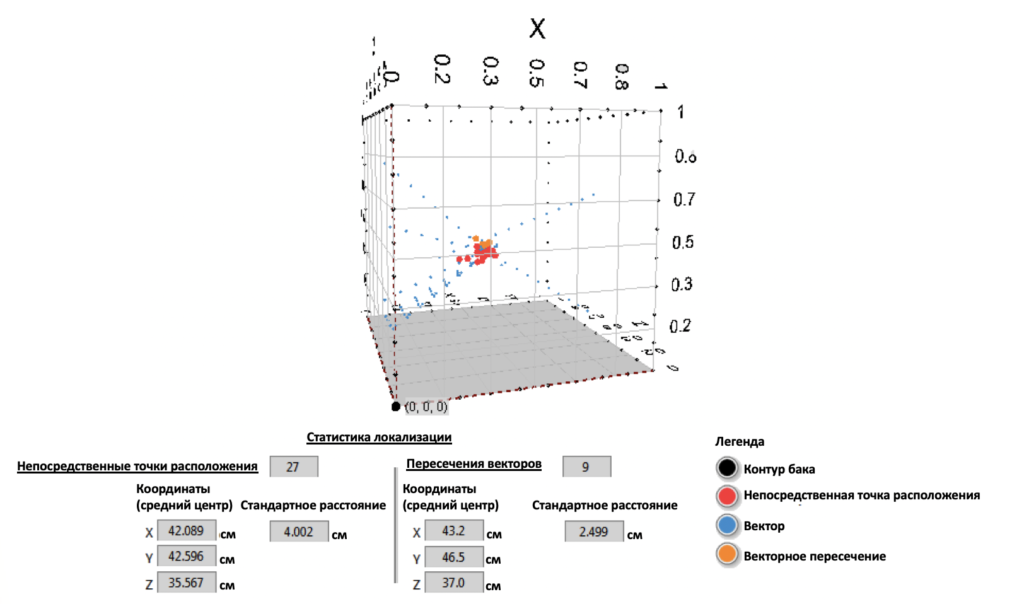

Основной идеей, реализованной в АЕ-150 является сравнение времени прихода сигнала между электромагнитным датчиком (или UHF-антенной) и ультразвуковыми преобразователями. ПО обрабатывает результаты и на основание разности этих показателей строит вектор, который показывает направление точки из которой исходит сигнал. В результате нескольких измерения с разных сторон трансформатора строятся несколько векторов. Места их пересечения и являются точками источника сигнала и предполагаемого места развития частичных разрядов.
