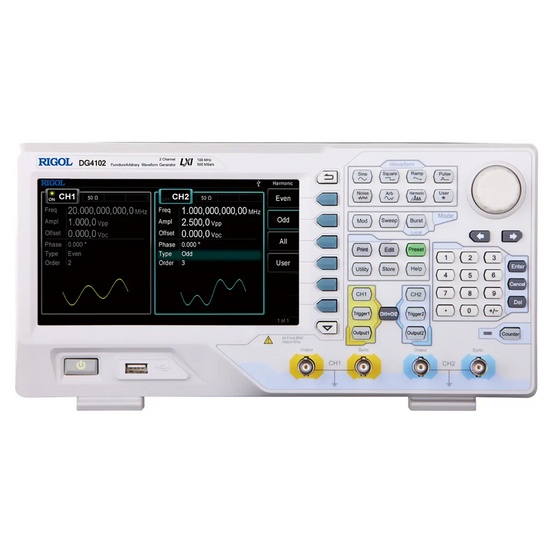

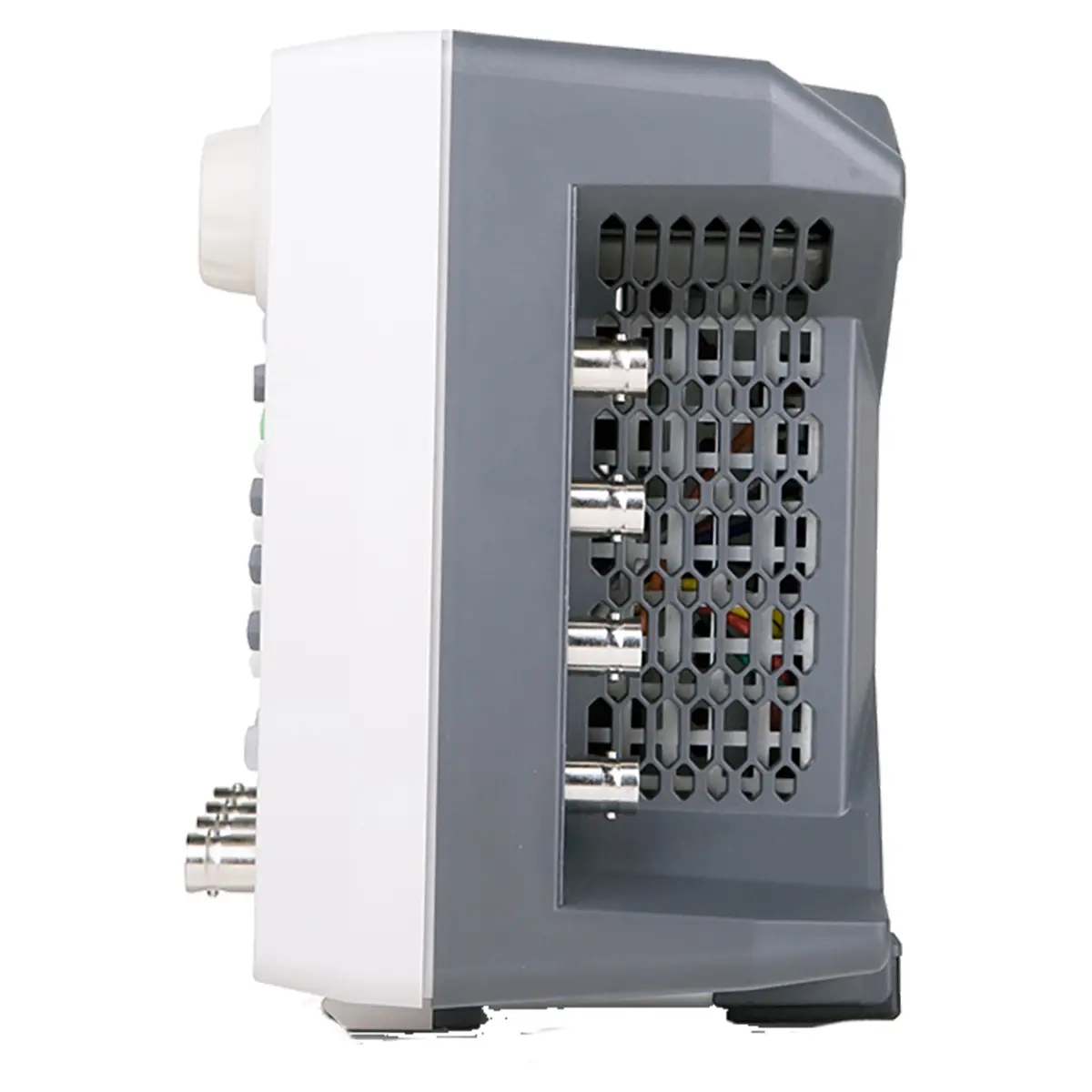

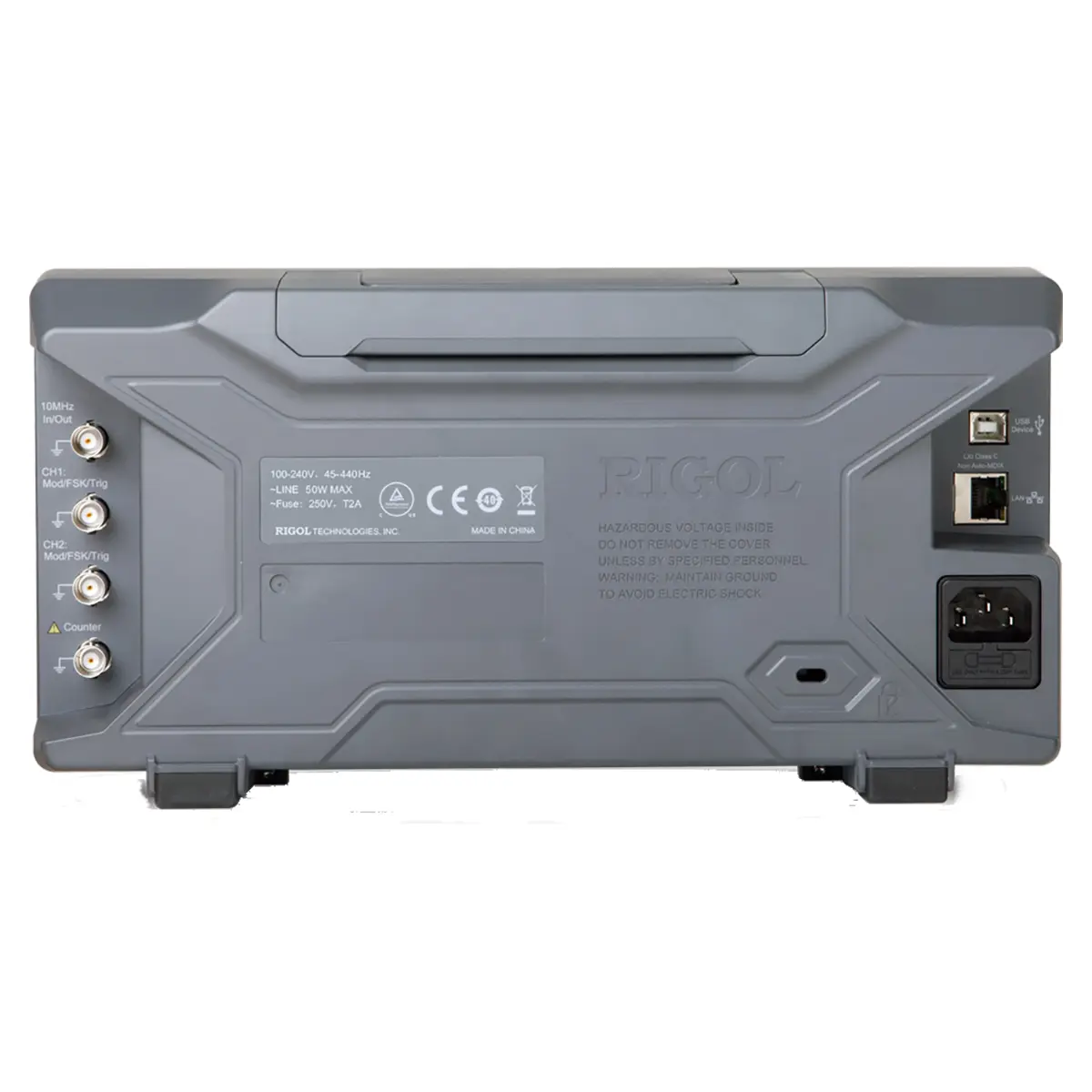

| Характеристика | Значение |
|---|
| Максимальная выходная частота | 100 МГц |
|---|
| Количество каналов | 2 |
|---|
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
150 типов специальной формы
|
|---|
| Синусоидальный канал | |
|---|
| Нелинейные искажения | |
|---|
| DC-1 МГц | < -60 дБн |
|---|
| 1 МГц - 10 МГц | < -55 дБн |
|---|
| 10 МГц - 100 МГц | < -50 дБн |
|---|
| Коэффициент гармоник | < 0,1% (10-20 кГц) |
|---|
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц, 1 Вп-п) |
|---|
| Негармонические искажения | < -65 дБн (DC ~ 10 МГц) |
|---|
| Фазовый шум | -115 дБн/Гц @ 10 кГц |
|---|
| Прямоугольный канал | |
|---|
| Время нарастания / спада | < 10 нс (1 кГц, 1 Вп-п) |
|---|
| Выброс | < 3 % (1 кГц, 1 Вп-п) |
|---|
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% |
|---|
| 10 мГц ~ 40 MГц | 40% ~ 60% |
| > 40 MГц | 50% |
| Ассиметрия | регулируемая |
|---|
Джиттер (СКЗ)
| 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
|
|---|
| Пилообразный канал | |
|---|
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) |
|---|
| Симмметрия | 0 ~ 100% |
|---|
| Импульсный сигнал | |
|---|
| Длительность импульса | ≥ 12 нс
|
|---|
| Время нарастания / спада | ≥ 7 нс |
|---|
Период
| от 40 нс до 1000000 с
|
|---|
| Выброс | < 3 % (1 кГц, 1 Вп-п) |
|---|
Джиттер (СКЗ)
| 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
|---|
| Специальная форма | |
|---|
| Максимальное количество точек участвующих в формировании сигнала | 16 К |
|---|
| Вертикальное разрешение | 14 бит |
|---|
| Частота дискретизации | 500 Мвыб/сек |
|---|
| Время нарастания | > 5 нс (1 Вп-п)
|
|---|
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
|---|
| Интерполяция | выключена, линейная |
|---|
| Способ редактирования | по точкам, сегментами
|
|---|
| Генератор гармоник | |
|---|
| Порядок гармоник | ≤ 16
|
|---|
| Тип гармоник | четные, нечетные, все, пользовательские |
|---|
| Амплитуда гармоник | регулируемая |
|---|
| Фаза гармоник | регулируемая |
|---|
