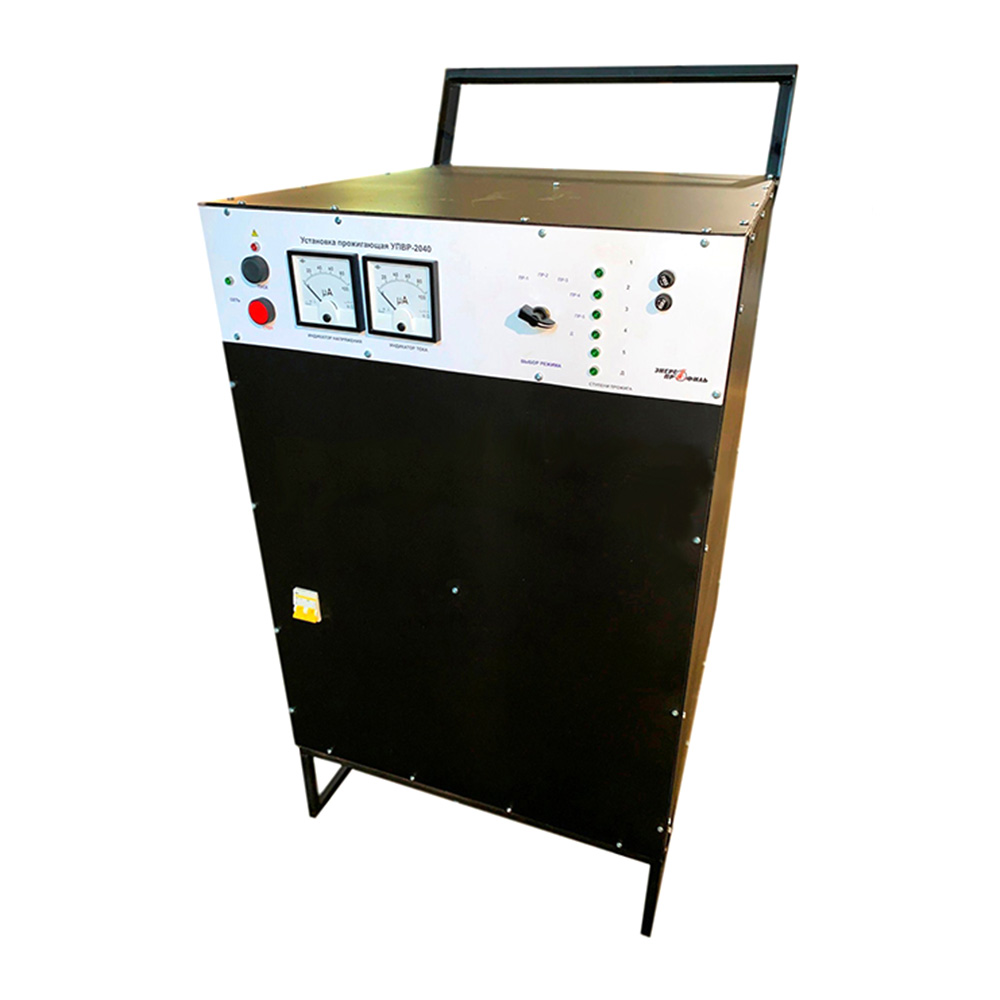

Назначение установки УПВР-2040
Установка прожигающая УПВР-2040 предназначена для прожига поврежденной изоляции силовых электрических кабелей с целью создания токопроводящего мостика для дальнейшего использования методов предварительной и точной локализации места повреждения.
Установка прожигающая УПВР не является испытательным оборудованием и не подлежит метрологической аттестации.
Особенности установки УПВР-2040
Установка УПВР имеет многоступенчатый трансформатор «сухого» исполнения ограниченной мощности. Отводки трансформатора обеспечивают различное напряжение на выходе с различным током КЗ и называются степенями прожига. Напряжение на верхних ступенях выпрямляется. Подключение каждой ступени к выходу установки производится системой высоковольтных переключателей, собранных на базе электромагнитов.
Принцип работы установки УПВР-2040
Оператор вручную выбирает необходимую ступень прожига, подает в кабель высокое напряжение. Процесс прожига контролируется по индикаторам: при достижении в месте повреждения перемычки напряжение стремится к «0», а ток к максимуму. При достижении тока максимальной величины близкой к 100% шкалы индикатора, оператор производит переключение ступени прожига на ступень ниже (напряжение ступени понижается, ток КЗ увеличивается) и повторяет процесс. Прожиг производится до достижения в месте повреждения кабеля необходимого сопротивления.
При переключении ступеней высокое напряжение прожига с кабеля не снимается, процесс перехода от одной ступени на другую занимает около 1 секунды (срабатывание электромагнита) и считается без разрывным.
По окончании работы встроенный замыкатель сникает заряд с кабельной линии через демпфирующий резистор.
