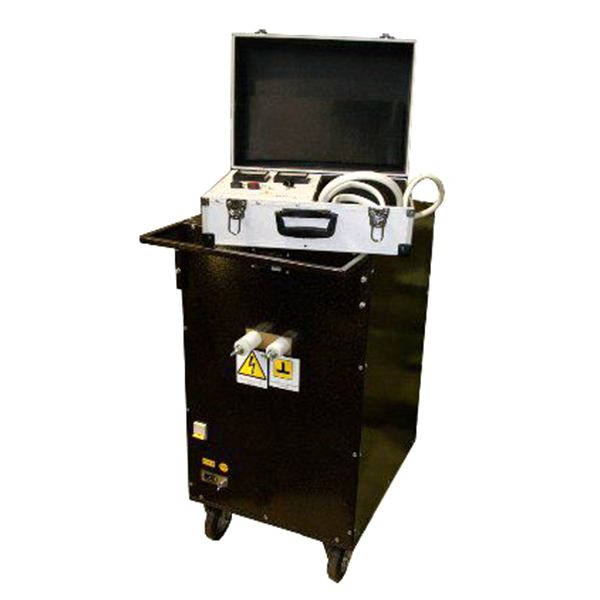

Прожигающая установка УПВР-1630М

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики УПВР-1630М

Параметр	Значение
Напряжение питания	220 В ±10%, 50 Гц
Средний ток потребления из сети в режиме КЗ, А	12
Максимальное напряжение на выходе, В (при U сети 220В)	16000
Максимальный ток дожига, А	32
Ступени прожига:	Максимальное напряжение ступени в режиме ХХ, В (при U сети 220В)	Номинальный ток в режиме КЗ, А
- ступень 1 DC	16000	0,15
- ступень 2 DC	5200	0,3
- ступень 3 DC	2600	0,6
- ступень 4 DC	700	4,5
- ступень 5 DC	80	32
Переключение ступеней	Ручное – дистанционное: электромагнитный переключатель
Тип высоковольтного трансформатора	Многоступенчатый высоковольтный трансформатор «сухого» исполнения
Габаритные размеры (моноблок), мм, не более	510х510х850
Масса, кг, не более	100

Описание

Назначение УПВР-1630М

Прожигающая установка УПВР-1630М предназначена для прожига дефектной изоляции и создания металлического соединения между жилами кабеля в месте повреждения изоляции.

Установка обеспечивает выполнение полного цикла прожига-дожига.

Особенности УПВР-1630М

При переключении ступеней снятия напряжения заряда кабельной линии не производится. Разрыв дуги происходит только на время переключения ступеней оператором (1…2 сек.).
После полного отключения установки автоматически производится разряд кабельной линии через демпфирующий резистор.
Встроенный блок ограничения мощности обеспечивает необходимый температурный режим работы высоковольтного трансформатора установки при указанных характеристиках ступеней прожига и тока потребления.
Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями).
