Назначение ИПК-1
Испытательно-прожигающий комплекс ИПК-1 предназначен дли испытаний силовых кабельных линий от 0,4 до 10 кВ постоянным напряжением до 60 кВ и прожига поврежденной изоляции кабелей в диапазоне от 60 кВ до 0.
Использование
- в составе передвижной электротехнической лаборатории ЛК-10;
- как автономный комплекс приборов (в том числе, смонтированный на самоходном шасси).
Особенности ИПК-1

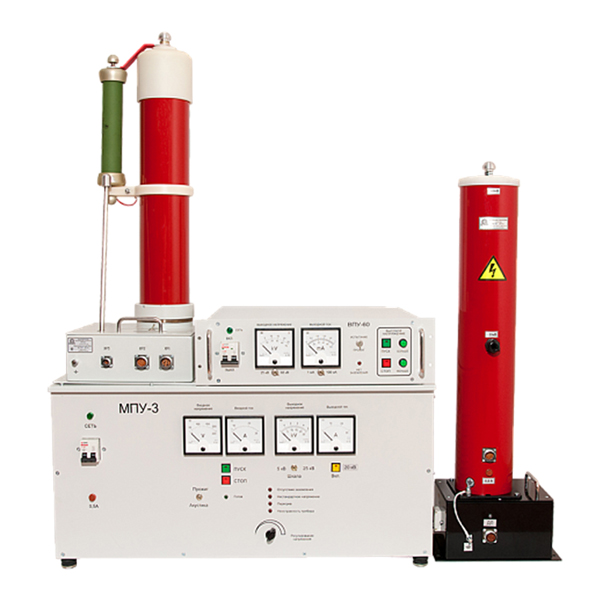

Испытательно-прожигающий комплекс ИПК-1 состоит из малогабаритного прожигающего устройства МПУ-3 "Феникс", аппарата испытаний и прожига диэлектриков ВПУ-60 и диодной линейки ДЛ-1 (вес ДЛ-1 14 кг, общий вес комплекса 99 кг). МПУ-3 "Феникс" и ВПУ-60 скоммутированы через диодную линейку таким образом, что обеспечивают возможность проведения непрерывного бесступенчатого прожига поврежденной изоляции в диапазоне от 60 кВ до 0.
Диодная линейка ДЛ-1 не предназначена для коммутации других приборов, кроме МПУ-3 "Феникс" и ВПУ-60!
