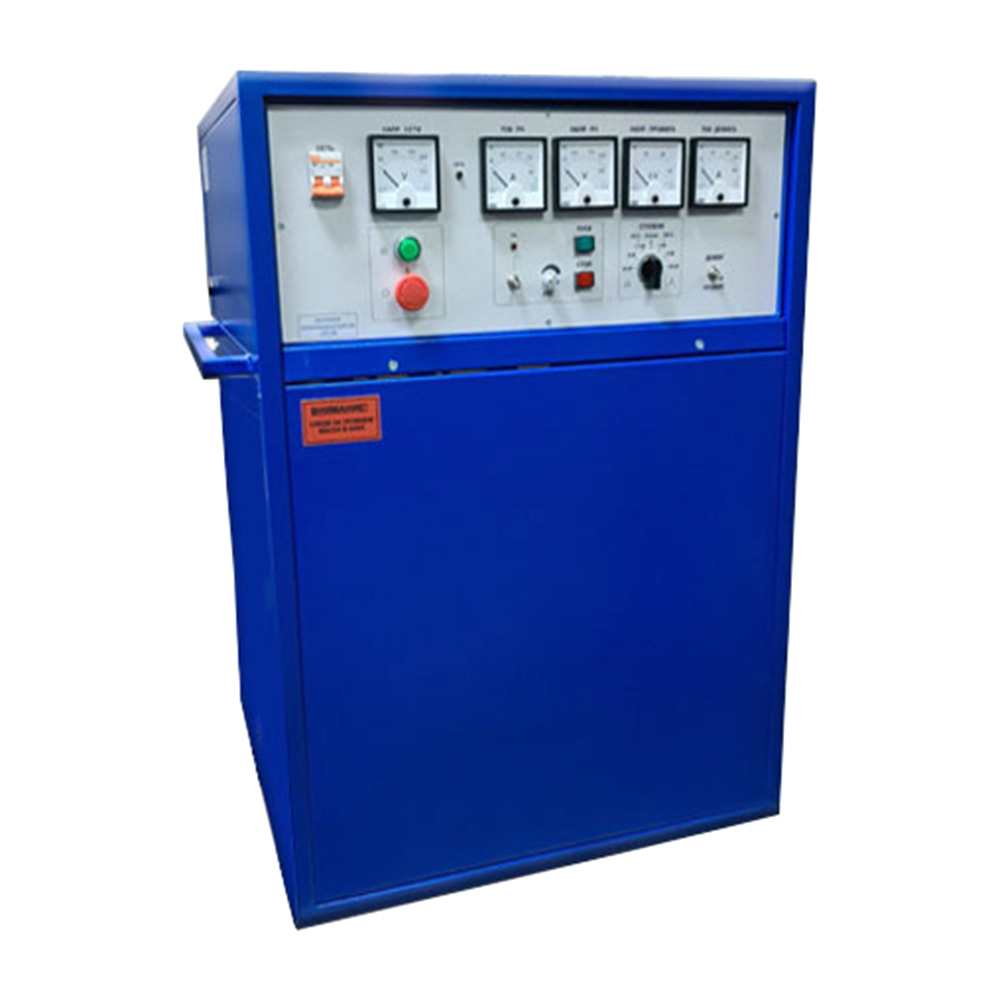

АПУ-2М - установка прожигающая

Наличие по запросу

1040100руб.

Оформить заказ

Характеристики установки АПУ-2М

Параметр	Значение
Напряжение питающей однофазной сети переменного тока частотой 50 Гц, В	220±22
Ток, потребляемый из сети, А	не более 35
Габаритные размеры (без колес), мм, не более	810х650х990
Масса, кг	не более 250
Преобразователь частоты
- частота выходного сигнала, Гц	800
- выходное трехфазное регулируемое напряжение, В	от 0 до 220
- максимальный выходной ток, А	32
Блок прожигающий
Максимальное выходное выпрямленное напряжение в режиме холостого хода (Х.Х.) при соединении первичных обмоток трансформатора прожига в «звезду -Y » и «треугольник - ∇ » по ступеням, кВ
- I ступень	∇ -30 Y-17
- II ступень	∇-8 Y-5
- III ступень	∇-1,7 Y-1,0
- выходной выпрямленный рабочий ток (действующее значение) в режиме короткого замыкания (К.З.), А	не менее 16
Блок дожига
Выходной выпрямленный рабочий ток (среднее значение) в режиме К.З., А
- I ступень (∇ -300 В)	не менее 45
- II ступени (Y-170 В)	не менее 90

Описание

Назначение установки АПУ-2М

Установка прожигающая АПУ-2М предназначена для преобразования высокоомных повреждений силовых кабелей 0,4 - 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами. Установка позволяет создавать проводящий мостик между жилами кабеля. Для избегания реактивных потерь тока с выхода установки снимается выпрямленное напряжение. Установка имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ».

Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).

Особенности установки АПУ-2М

В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.
Время работы не ограничено.
Переключение ступеней осуществляется без разрыва дуги в момент переключения.
Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями).
Встроенный дожиг.

Прожигающая установка может быть выполнена в виде отдельных блоков (управления и силового), а также смонтирована на выкатной тележке в едином корпусе.
