Назначение УВУ СНЧ-90
Установка УВУ СНЧ-90 предназначена для проведения испытаний и диагностики высоковольтных кабельных линий с изоляцией из сшитого полиэтилена 6 – 35 кВ синусоидальным или прямоугольным напряжением сверхнизкой частоты (VLF) 0,01…1 Гц. и повышенным постоянным напряжением.
Особенности УВУ СНЧ-90

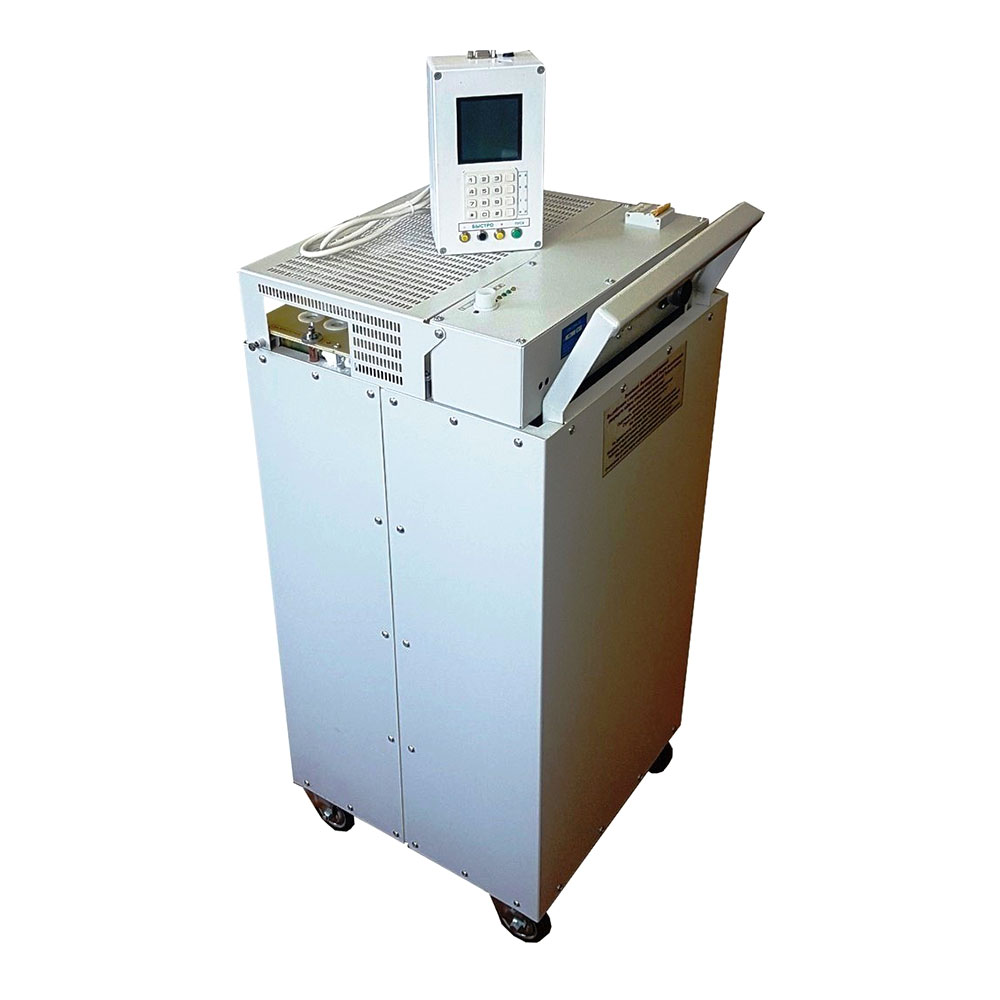

Установка состоит из высоковольтного блока и пульта управления с большим ЖК дисплеем для графического отображение величины напряжения, токов утечки, емкости кабеля. Вывод результатов и рекомендаций на русском языке. Осциллографическое представление сигналов.
- Возможность использования УВУ СНЧ-90 как испытательной установки постоянного напряжения положительной и отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
- Встроенный пакет программ для испытаний жил и оболочки как 1 фазного, так и 3-х фазного кабеля из сшитого полиэтилена с автоматическим проведением процедуры испытания и возможностью самостоятельного программирования и записи результатов во флэш-память пульта управления;
- Полный автоматический цикл испытаний по встроенным программам с возможностью перепрограммирования под задачи самим пользователем;
- Режим работы установки УВУ СНЧ-90 – непрерывный без ограничения времени;
- Измерение параметров нагрузки: емкости и сопротивления;
- Цифровая система формирования выходного сигнала;
- Автоподстройка частоты выходного напряжения с возможностью ручной установки;
- Автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле из сшитого полиэтилена;
- Не содержит механических переключателей и масла;
- Полная сохранность кабелей из сшитого полиэтилена при испытаниях;
Высоковольтная СНЧ установка УВУ СНЧ-90 может использоваться:
- как отдельный прибор;
- в составе передвижной электротехнической лаборатории; (быстросъемные крепления вместо колес)
- В комплект поставки установки УВУ СНЧ-90 входит программное обеспечение «Регистратор СНЧ» возможность передачи результатов испытаний на компьютер, хранение информации в базе данных, распечатка протокола испытаний в соответствии с законом РФ;
