Назначение УВУ СНЧ-30-7
Установка УВУ СНЧ-30-7 (увеличенной мощности) предназначена для проведения испытаний и диагностики высоковольтных кабельных линий с изоляцией из сшитого полиэтилена 6 и 10 кВ синусоидальным или прямоугольным напряжением сверхнизкой частоты (VLF) 0,01…1 Гц. и повышенным постоянным напряжением.
Особенности УВУ СНЧ-30-7

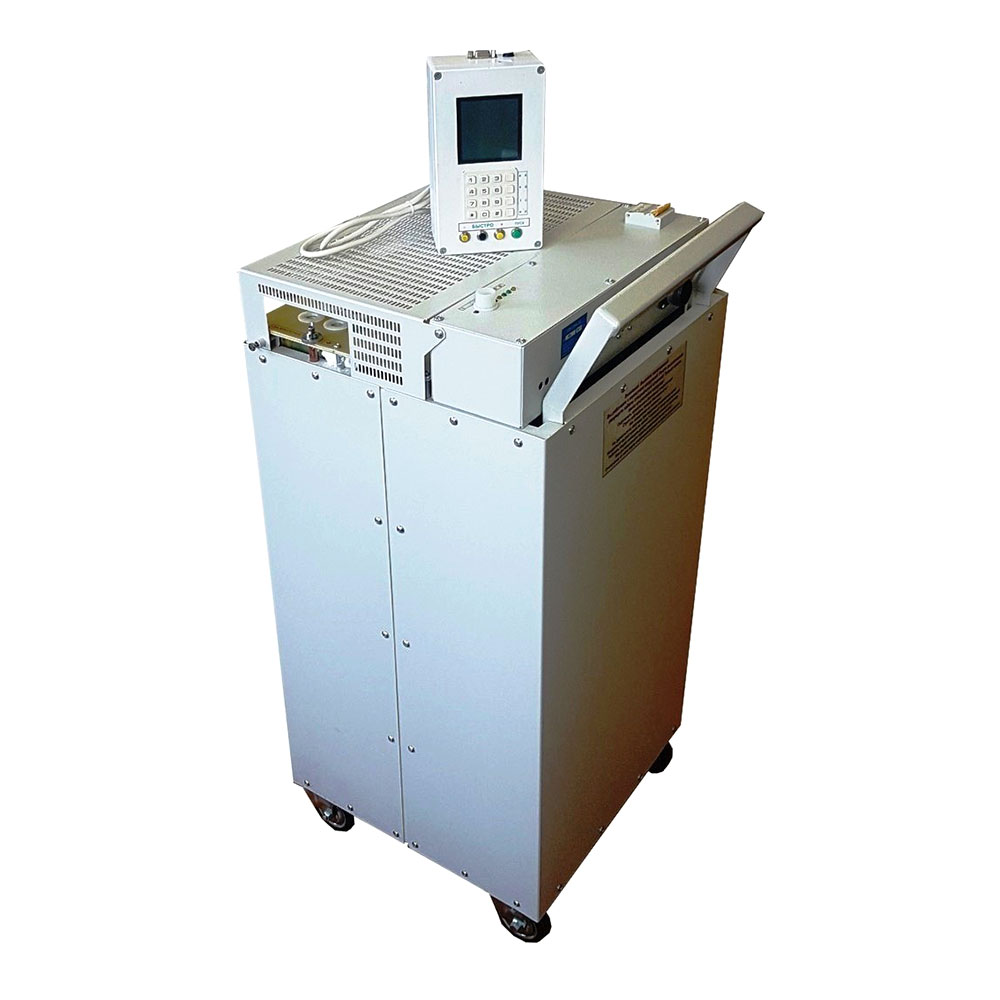

Установка состоит из высоковольтного блока и пульта управления с большим ЖК дисплеем для графического отображение величины напряжения, токов утечки, емкости кабеля. Вывод результатов и рекомендаций на русском языке. Осциллографическое представление сигналов.
Возможность использования УВУ СНЧ-30-7 как испытательной установки постоянного напряжения положительной и отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
- Встроенный пакет программ для испытаний жил и оболочки как 1 фазного, так и 3-х фазного кабеля из сшитого полиэтилена с автоматическим проведением процедуры испытания и возможностью самостоятельного программирования и записи результатов во флэш-память пульта управления;
- Полный автоматический цикл испытаний по встроенным программам с возможностью перепрограммирования под задачи самим пользователем;
- Режим работы установки УВУ СНЧ-30-7 - непрерывный без ограничения времени;
- Измерение параметров нагрузки: емкости и сопротивления;
- Цифровая система формирования выходного сигнала;
- Автоподстройка частоты выходного напряжения с возможностью ручной установки;
- Автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле из сшитого полиэтилена;
- Не содержит механических переключателей и масла;
- Полная сохранность кабелей из сшитого полиэтилена при испытаниях;
высоковольтная СНЧ установка УВУ СНЧ-30-7 может использоваться:
- как отдельный прибор;
- в составе передвижной электротехнической лаборатории; (опционально крепления вместо колес)
В комплект поставки установки входит программное обеспечение «Регистратор СНЧ» возможность передачи результатов испытаний на компьютер, хранение информации в базе данных, распечатка протокола испытаний в соответствии с требованиями РФ.
