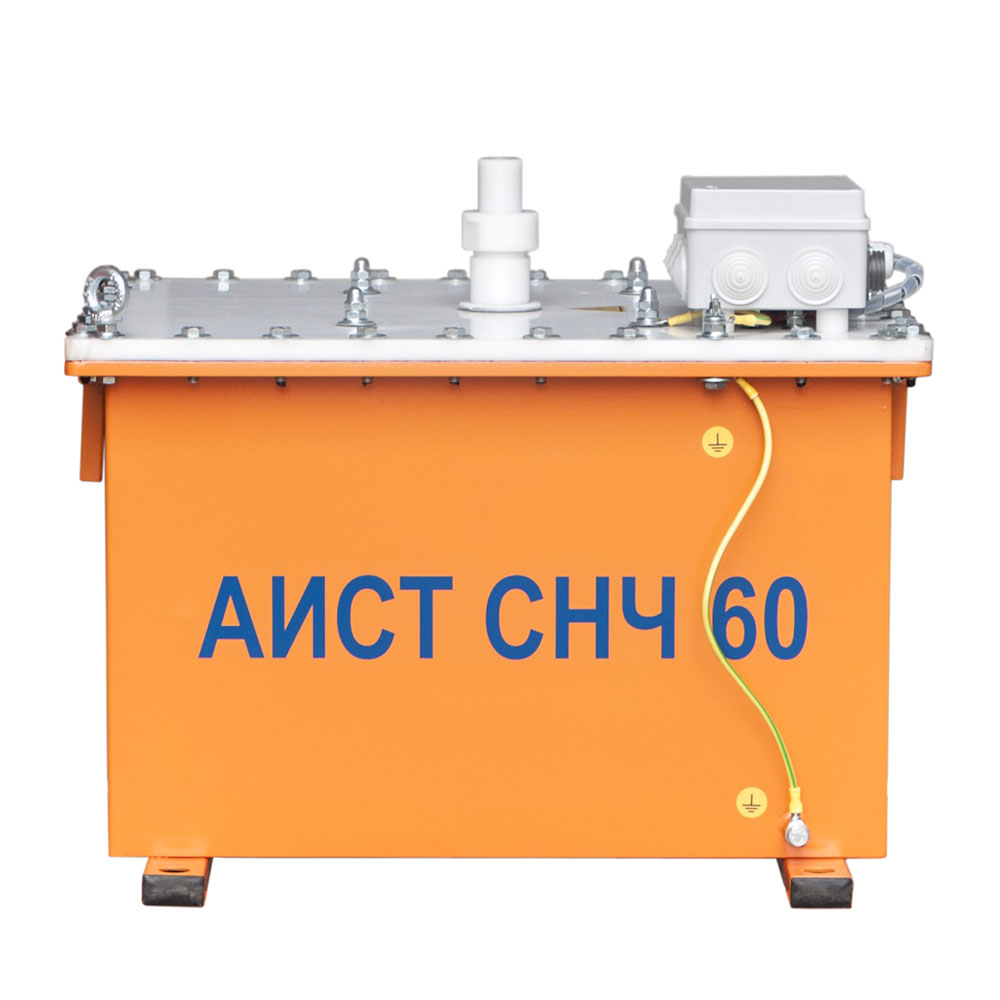

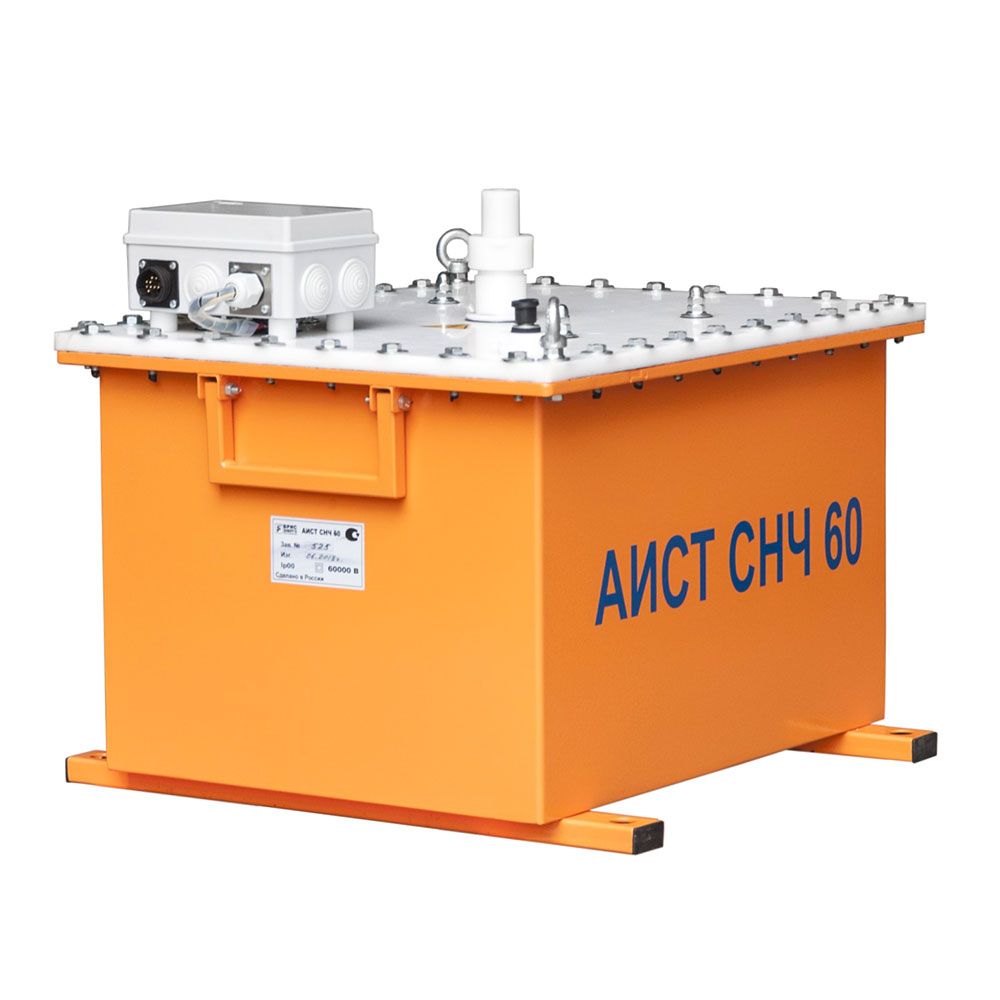

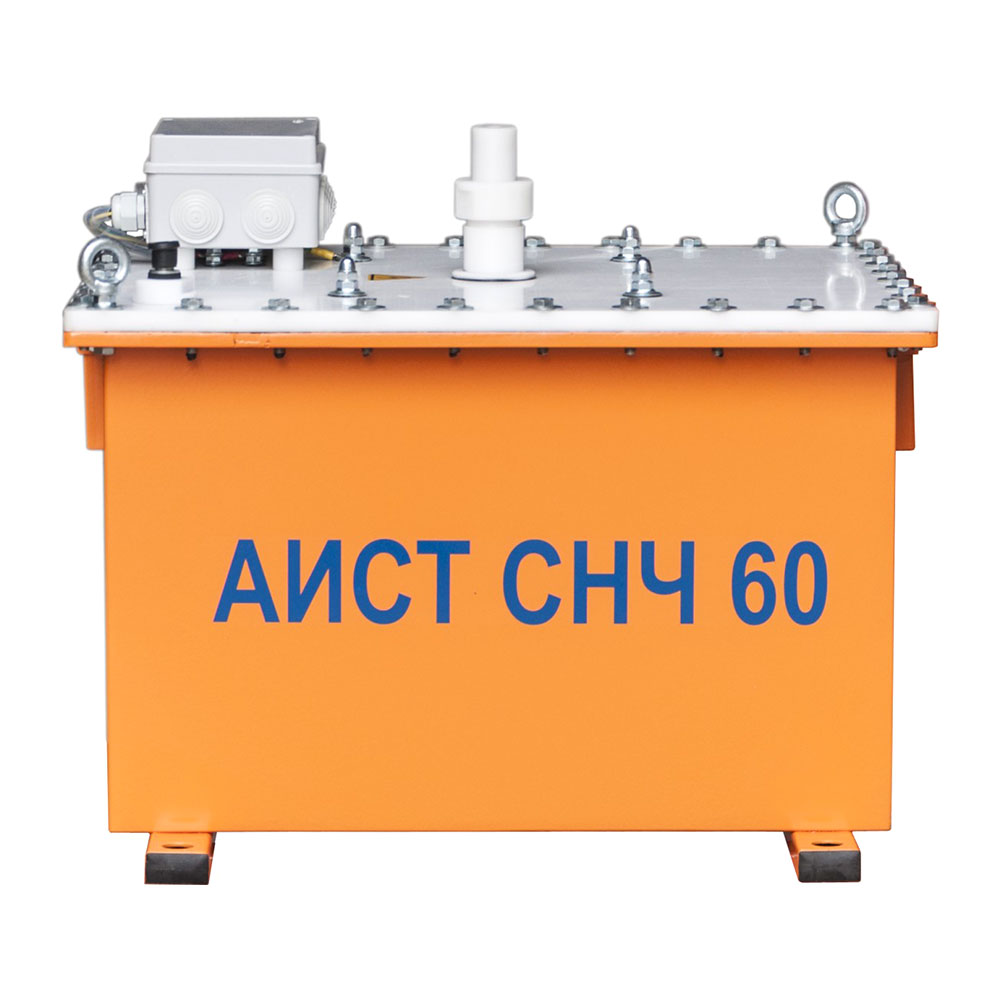

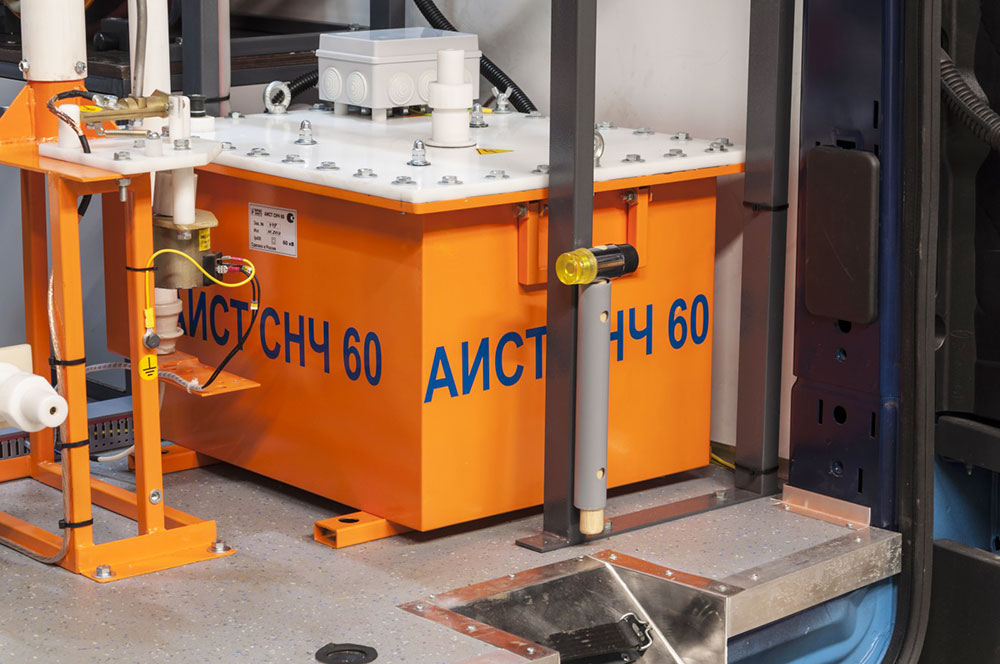

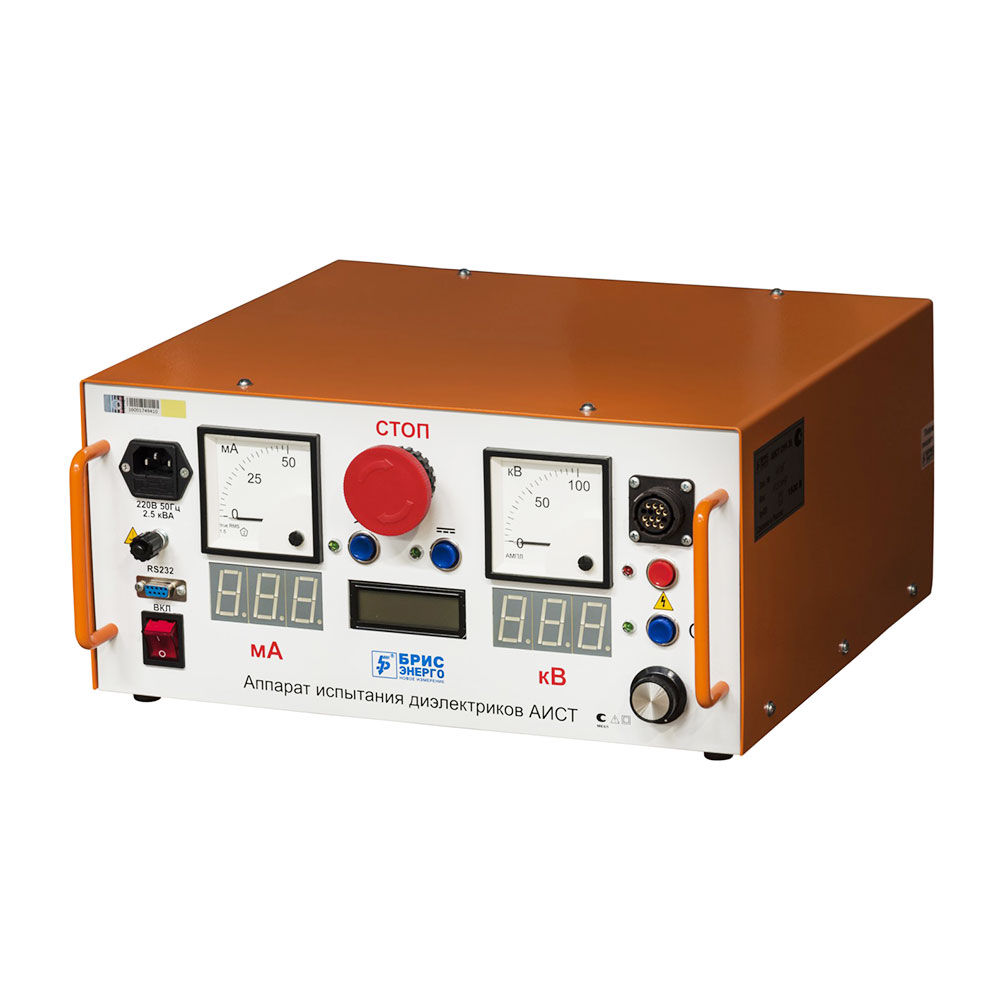

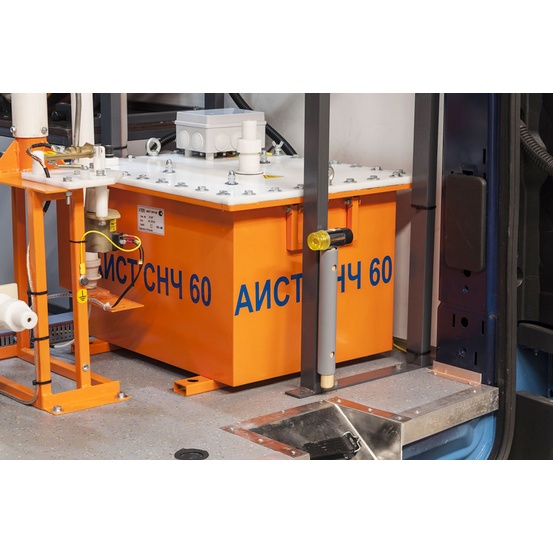

Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) повышенным напряжением сверхнизкой частоты (СНЧ / VLF) АИСТ СНЧ 60

Технические характеристики установки АИСТ СНЧ 60

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает работу с параметрами:

• переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот от 0.1 Гц до 0.01 Гц, и в диапазоне напряжения (амплитудное значение) от 2 кВ до 60кВ;
• постоянное напряжение (амплитудное значение) в диапазоне от 2 кВ до 60 кВ;
• наибольший постоянный ток нагрузки (действующее значение), в режиме выдачи постоянного напряжения - 10 мА;
• Рекомендуемое испытательное напряжение сверхнизкой частоты:

Рекомендуемая длительность испытаний – 30 минут.

Для частот от 0.05 до 0.01Гц, рекомендуемая длительность испытаний - 1 час.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает следующие режимы работы:

• ежим проведения испытаний на переменном напряжении сверхнизкой частоты;
• ручной режим проведения испытаний на постоянном напряжении;
• автоматический режим проведения испытаний на постоянном напряжении;
• режим настройки параметров испытаний.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает настройку следующих параметров испытаний:

• амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 60 кВ, с шагом 1кВ;
• среднее значение тока отключения, в диапазоне от 1 до 15мА для постоянного тока, с шагом 1мА;
• время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1мин.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции.

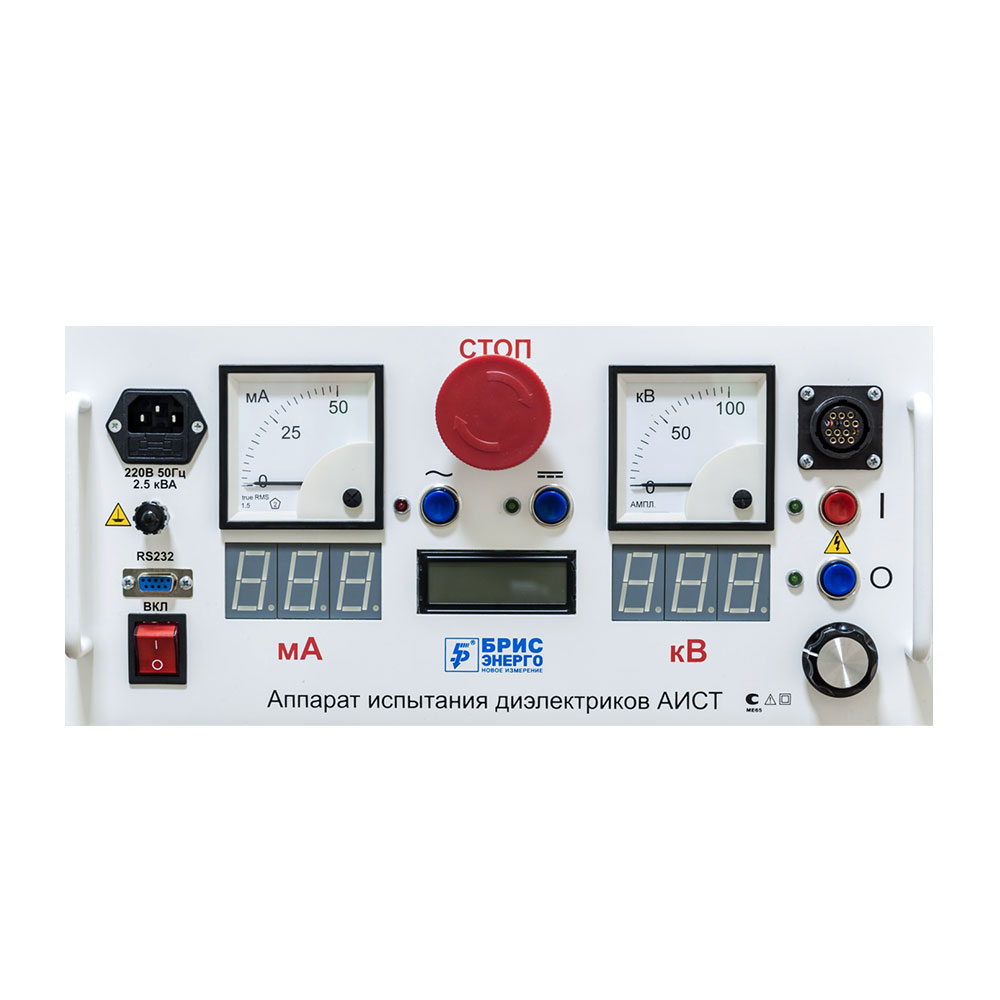

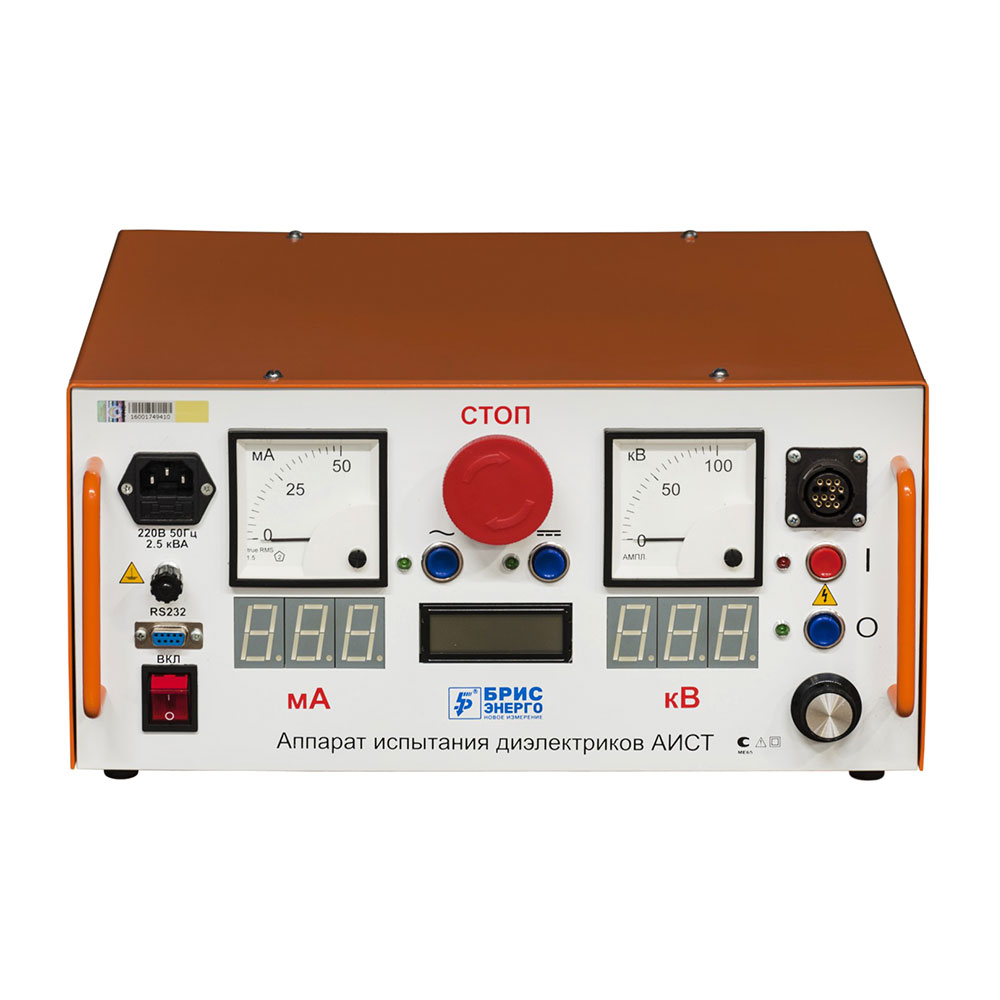

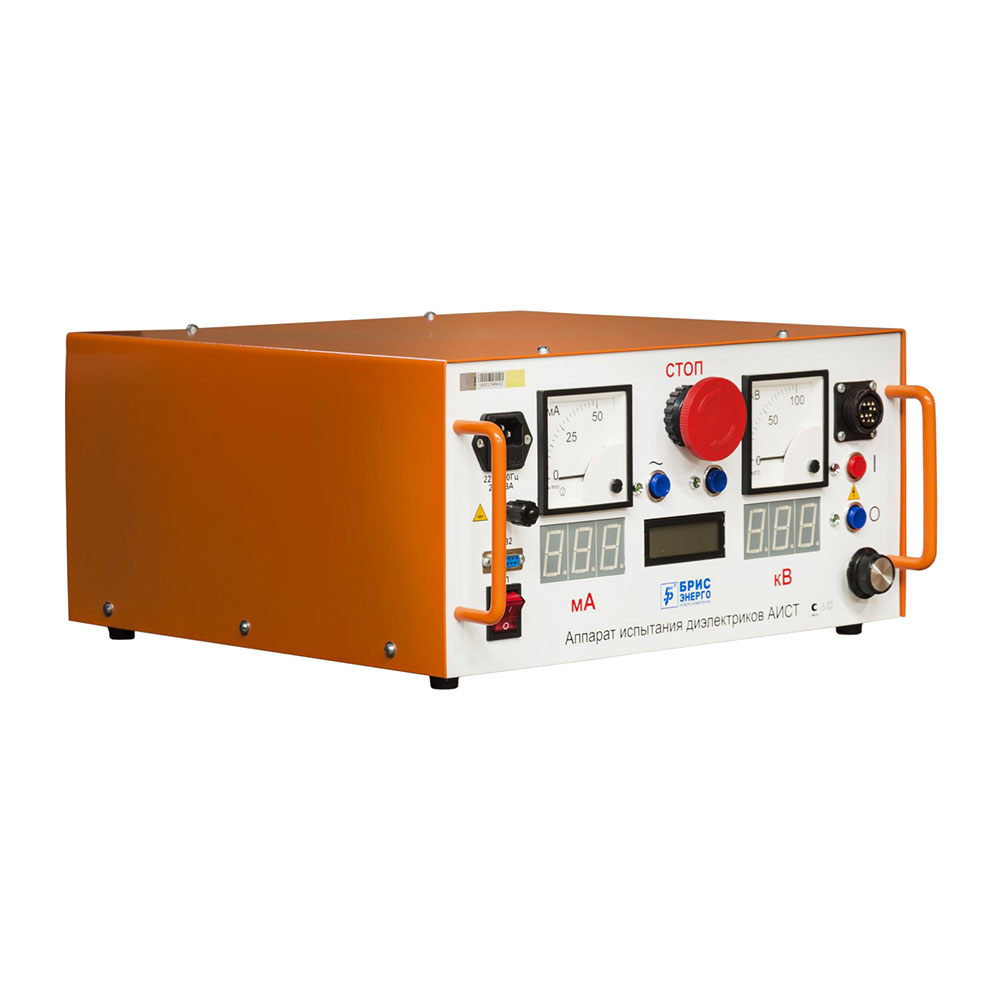

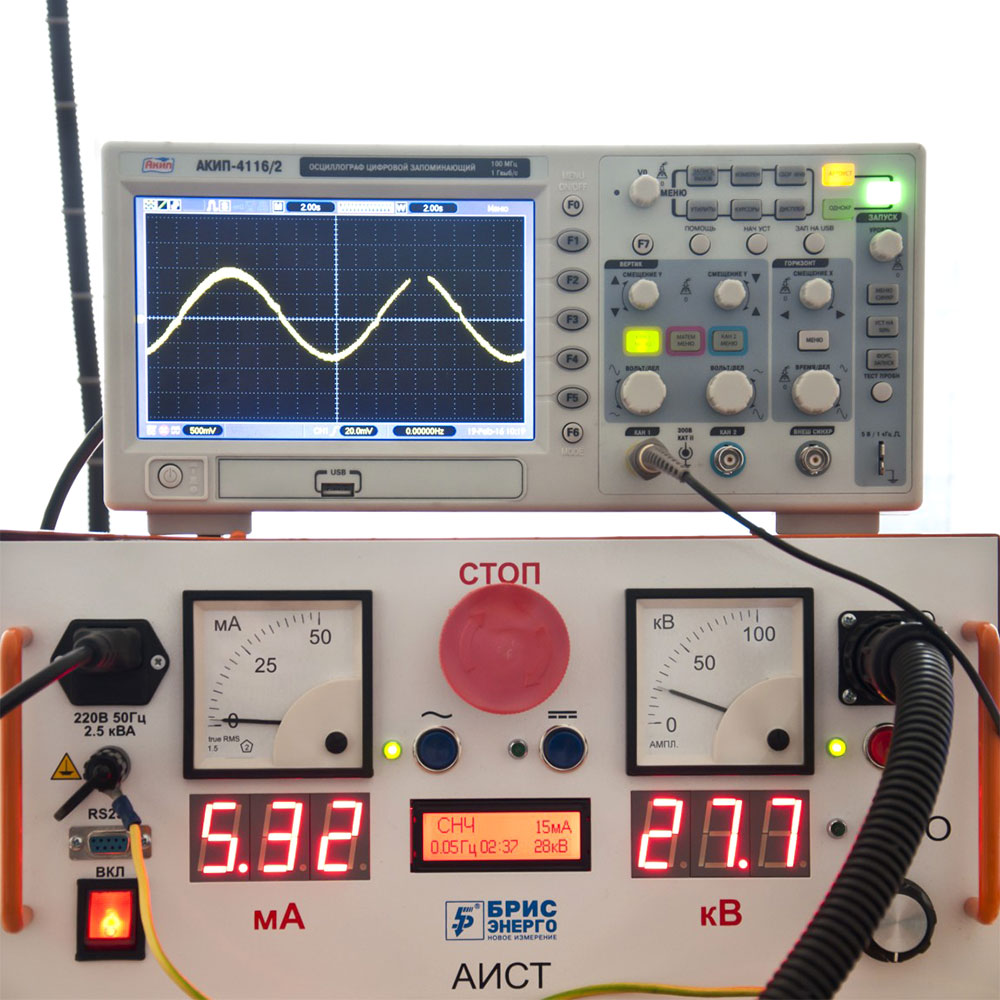

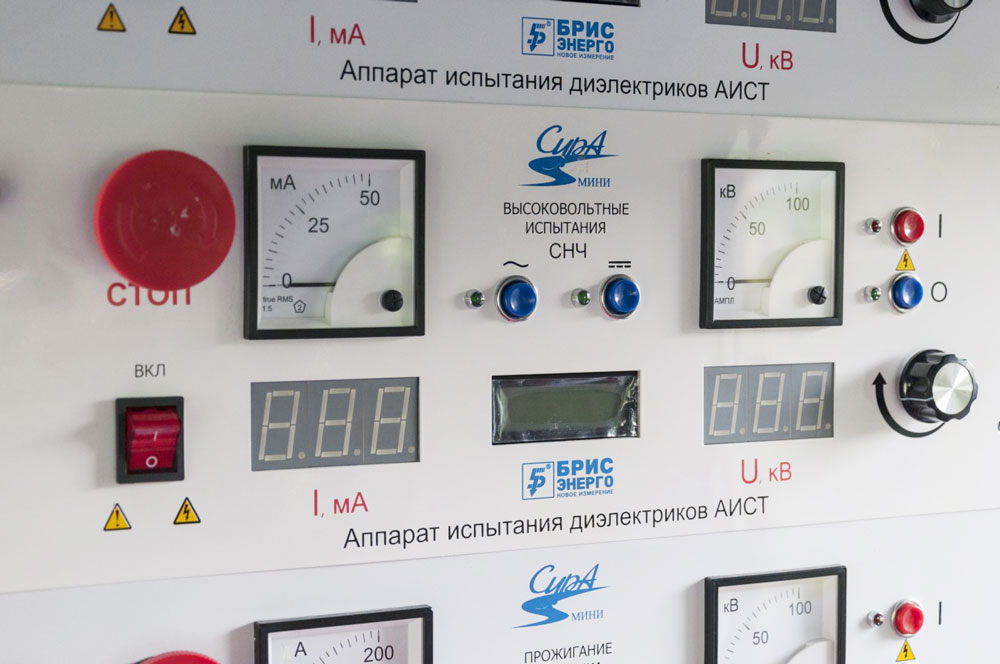

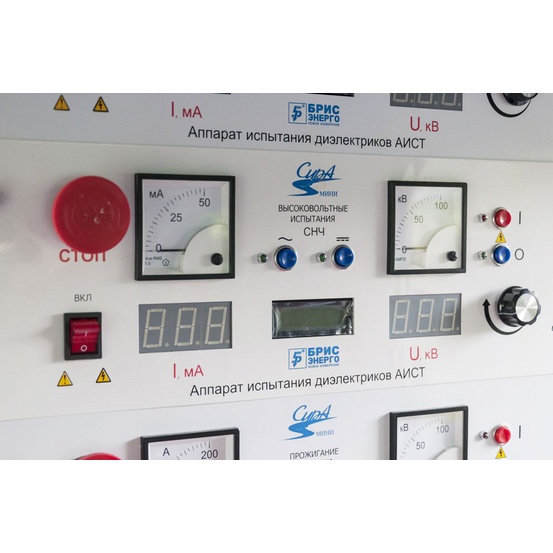

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает индикацию:

• готовности установки к включению выходного испытательного напряжения;
• выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;
• выбранного режима работы;
• заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;
• включения выходного испытательного напряжения ;
• амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;
• значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;
• среднего значения выходного тока в мА, с помощью стрелочного прибора;
• среднего значения выходного тока в мА, с помощью цифрового индикатора.
• амплитудного значения тока кабеля в режиме СНЧ.
