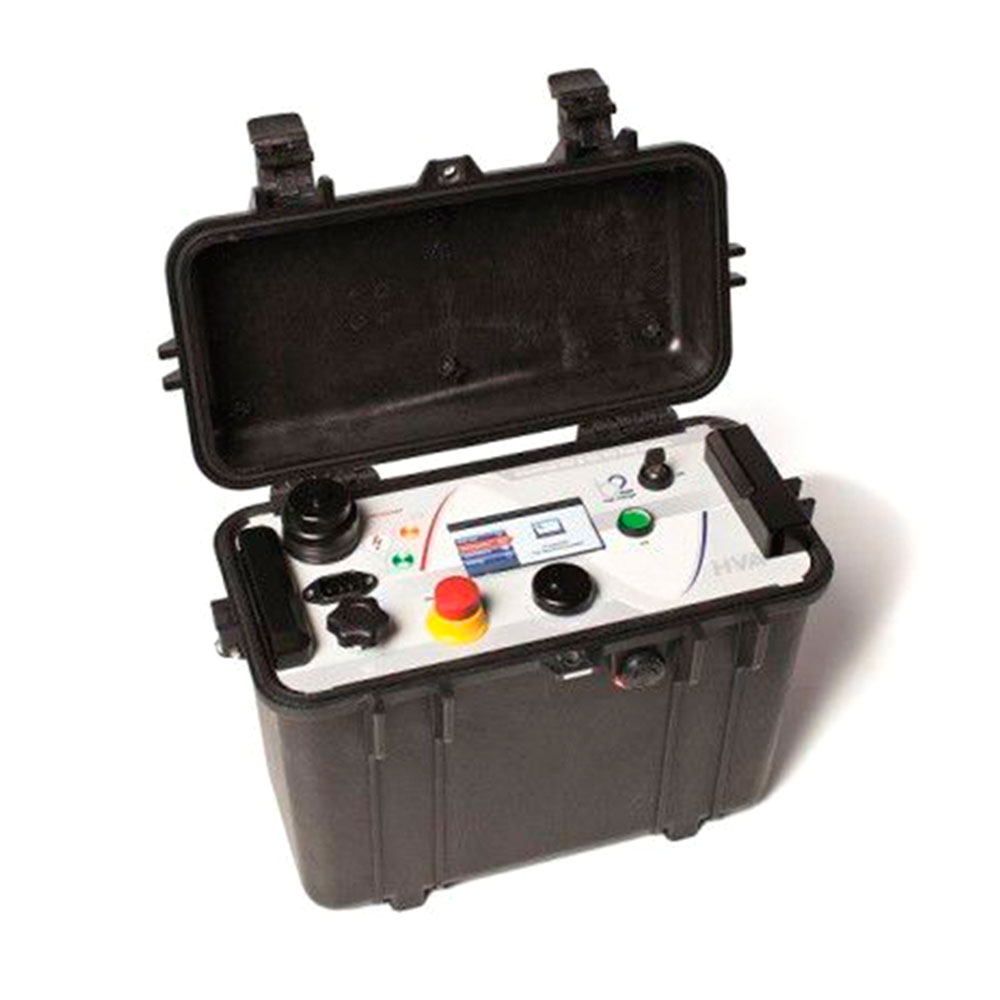

HVA45TD Высоковольтная СНЧ установка для испытания кабелей, 45кВ, с встроенным модулем измерения тангенса дельта

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики HVA45TD

Параметр	Значение
Входное напряжение питания	100-240 В (50-60 Гц) ( 1200 ВА)
Выходное напряжение	Переменное, Синус: 0-45 кВ пиковое, симметричное, 32кВ действующее Постоянное: ± 0-45 kВ Прямоугольник : 0-45 кВ
Разрешение	0,1 кВ на всем диапазоне
Погрешность	+/- 1% от диапазона
Выходной ток	0-60 мA
Разрешение	1 мкA
Погрешность	+/- 1% от диапазона
Частота выходного сигнала	0,01….0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты
Диапазон сопротивления	0,1 MОм...5 ГОм
Максимальная выходная нагрузка (при макс. напряжении)	1,0 мкФ @ 0,1 Гц (Примерно 3000 м кабель)* 2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)* 5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)* 10,0 мкФ @ максимально возможная емкость при уменьшенной частоте * Рассчитано для типичного кабеля с емкостью 330 пФ/м
Измерительный блок	Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Измерение тангенса дельта, погрешность	± 1 x 10-4
Цикл тестирующий	Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Безопасность	50 Гц 12 кВ Индикатор наличия внешнего напряжения/Блок разрядки цепи после тестирования
Интерфейс	Bluetooth, USB-стандарт, ПО HVA Control Center
Память	50 ячеек памяти, энергонезависимая
Высоковольтные кабели	Стандартные, длиной 5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
Вес	36 кг
Размер	500x305x457 мм
Температура	Хранения: -25 до +70 °C, рабочая: -5 до +45 °C

Описание

Описание HVA45TD

Новейшая высоковольтная СНЧ-установка HVA45TD – это испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением до 20 кВ.

HVA45TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях.

Возможности HVA45TD

Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК) до 45 кВ
Постоянное DC напряжение до 45 кВ положительной и отрицательной полярности
Тестирование как жил, так и оболочки кабеля
Режим начального прожига
Встроенный интерфейс USB и Bluetooth
Цветной дисплей
Вес 39 кг
Встроенное разрядное устройство
Сверхкомпактность
Включена в Гос. реестр средств измерений РФ

Особенности HVA45TD

ВРЕМЯ РАБОТЫ - 24 ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ
Испытание оболочки кабеля
Встроенный генератор высоковольтных импульсов различной скважности для точного поиска места повреждения оболочки кабеля
Диагностика кабеля методом измерения тангенса дельта и частичных разрядов в комбинации с опционным модулем PD/TD60. Подключение ОДНИМ кабелем!

Дополнительно установка HVA45TD позволяет

Установка предназначена для проведения испытания изоляции кабельных линий до 20 кВ, как напряжением сверхнизкой частоты 0,1Гц 3Uo, так и постоянным напряжением до 45 кВ.
Установка позволяет испытывать вакуумные камеры высоковольтных выключателей.
Установка позволяет испытывать оболочку кабеля
Меню на русском языке
Имеет встроенный генератор высоковольтных импульсов для точного определения места повреждения оболочки кабеля
Maкс. тестовое напряжение: 10 кВ
Продолжительность: 1 мин. – 60 мин.
Импульс/Период: 1:3/4 с, 1:5/4 с, 1:5/6 с, 1:9/6 с
