Описание HVA28TD

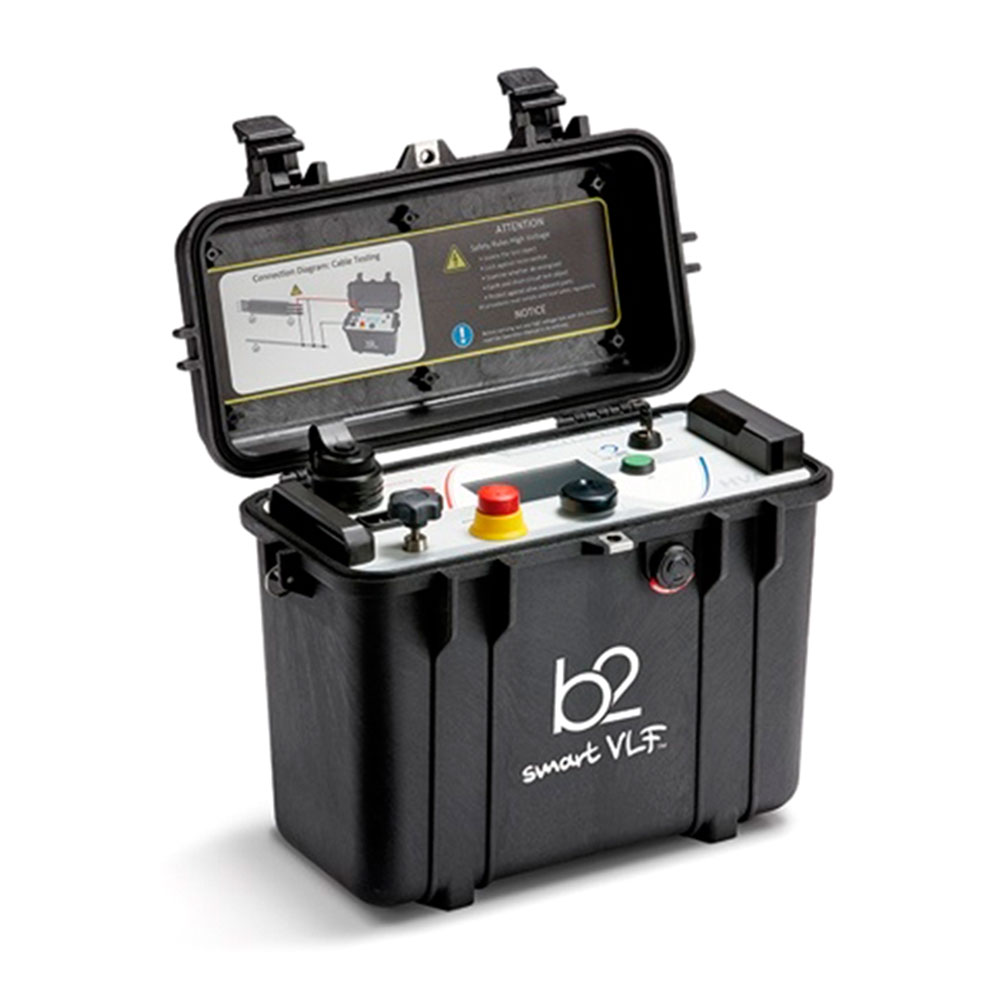

Новейшая высоковольтная СНЧ-установка HVA28TD – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
HVA28TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях.
Возможности HVA28TD
- Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК) до 29 кВ
- Постоянное DC напряжение до 28 кВ положительной и отрицательной полярности
- Встроенный модуль TD для измерения тангенса угла диэлектрических потерь
- Тестирование как жил, так и оболочки кабеля
- Измерение емкости кабеля и токов утечки
- Компенсация влияния коронных разрядов и поверхностных токов утечки на результат измерения Тангенса
- Режим начального прожига
- Встроенный интерфейс USB и Bluetooth
- Цветной дисплей
- Вес 14 кг
- Встроенное разрядное устройство
- Сверхкомпактность
- Включена в Гос. реестр средств измерений РФ
Особенности HVA28TD
- ВРЕМЯ РАБОТЫ - 24 ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ
- Испытание оболочки кабеля
- Встроенный генератор высоковольтных импульсов различной скважности для точного поиска места повреждения оболочки кабеля
- Диагностика кабеля методом измерения частичных разрядов в комбинации с опционным модулем PD30E. Подключение ОДНИМ кабелем!
Дополнительно установка HVA28TD позволяет
- Установка предназначена для проведения испытания изоляции кабельных линий на 6-10кВ, как напряжением сверхнизкой частоты 0,1Гц 3Uo, так и постоянным напряжением до 28кВ.
- Установка позволяет испытывать вакуумные камеры высоковольтных выключателей.
- Установка позволяет испытывать оболочку кабеля
- Maкс. тестовое напряжение: 10 кВ
- Меню на русском языке
- Продолжительность: 1 мин. – 15 мин.
- Ток 0.1 мА – 5.0 мА
- Имеет встроенный генератор высоковольтных импульсов для точного определения места повреждения оболочки кабеля
- Maкс. тестовое напряжение: 10 кВ
- Продолжительность: 1 мин. – 60 мин.
- Импульс/Период: 1:3/4 с, 1:5/4 с, 1:5/6 с, 1:9/6 с
