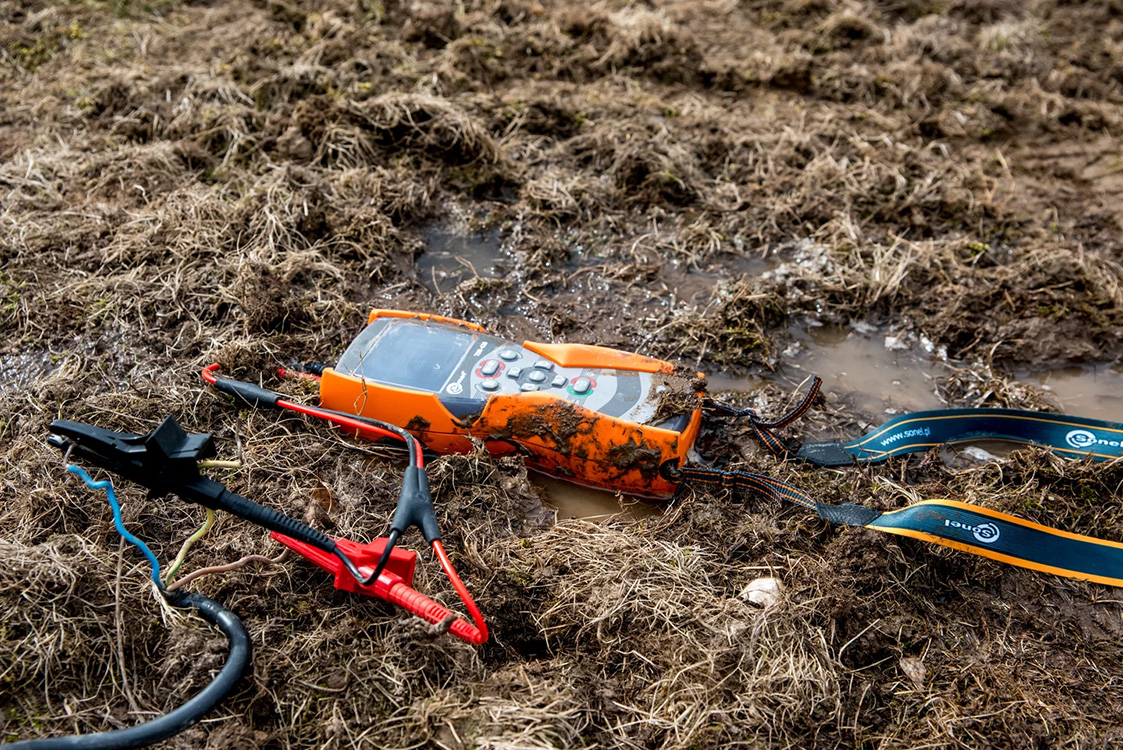

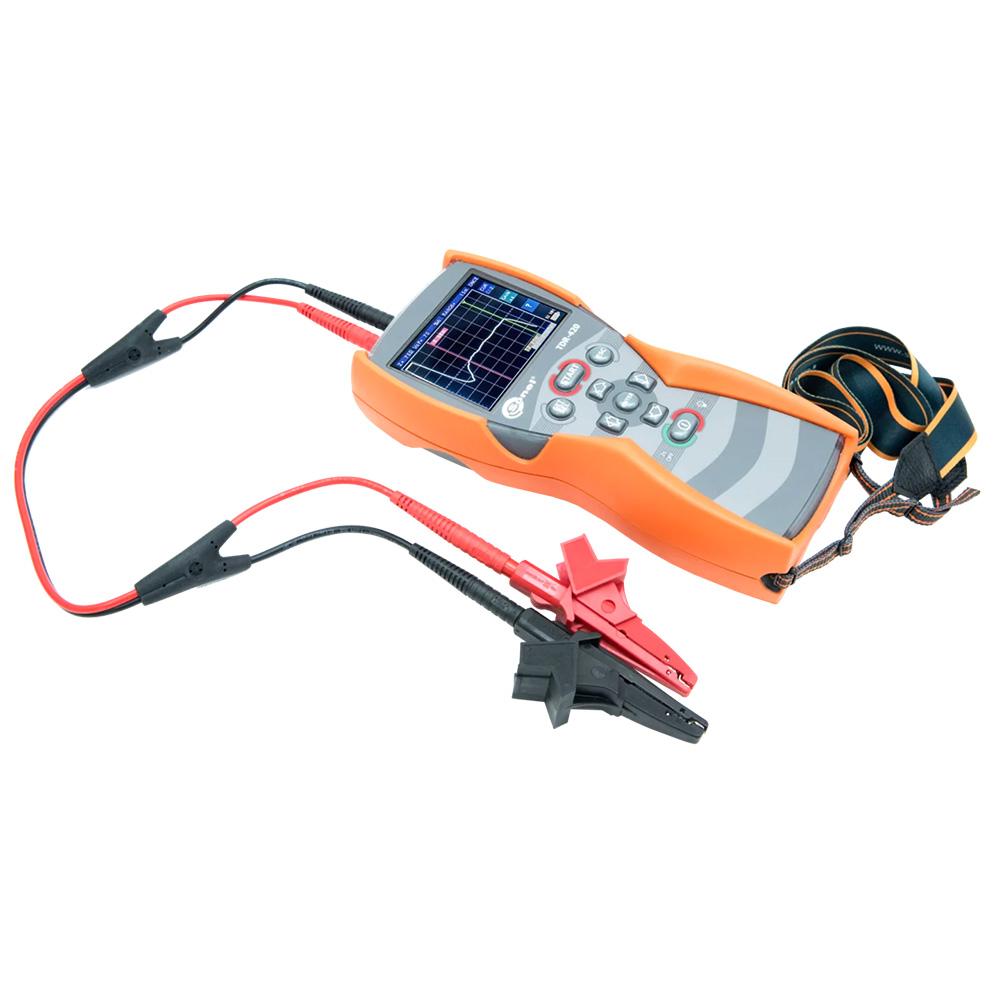

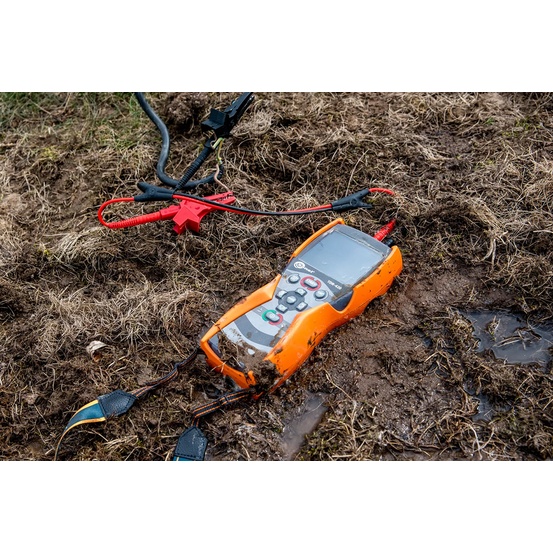

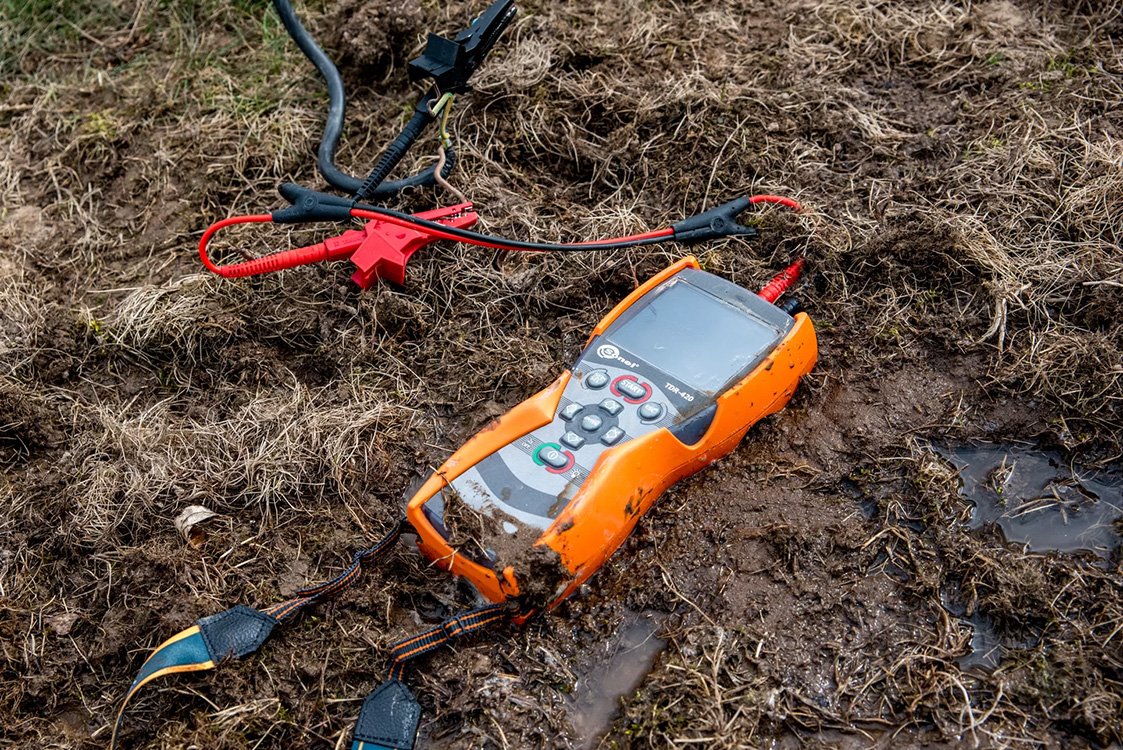

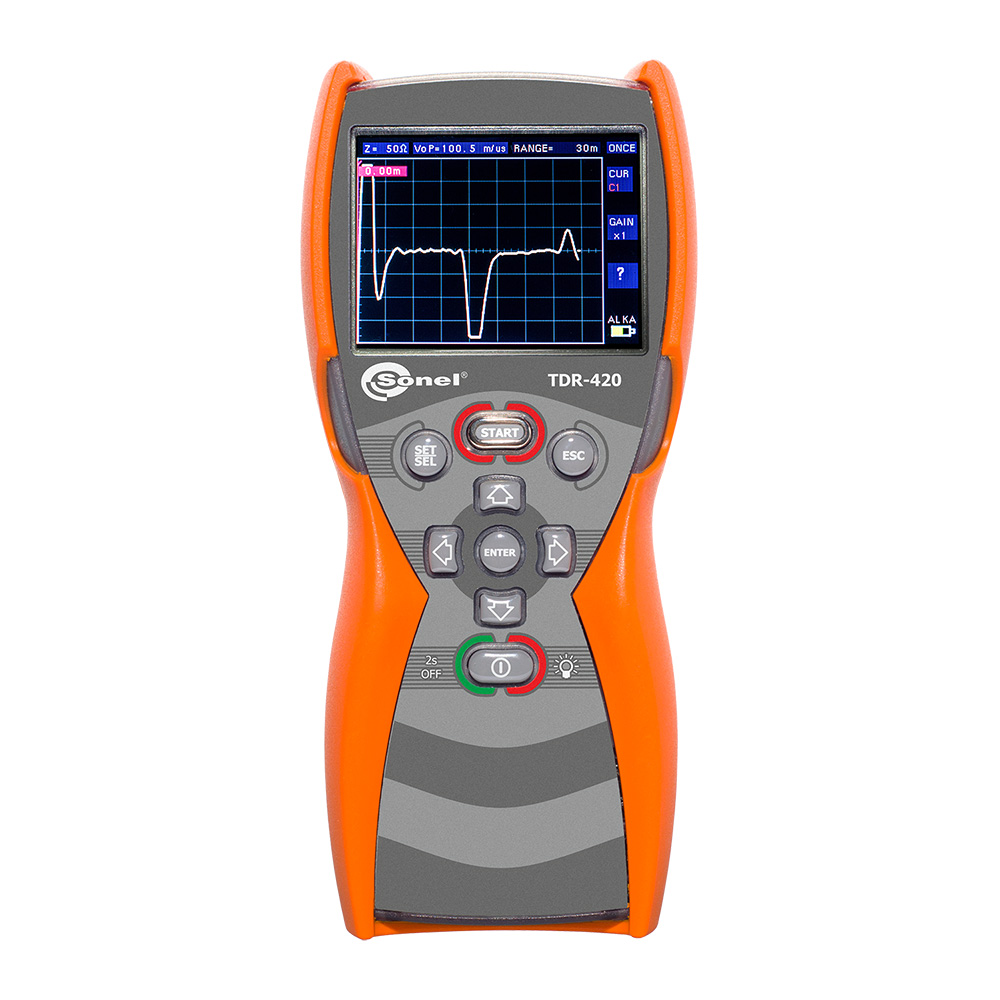

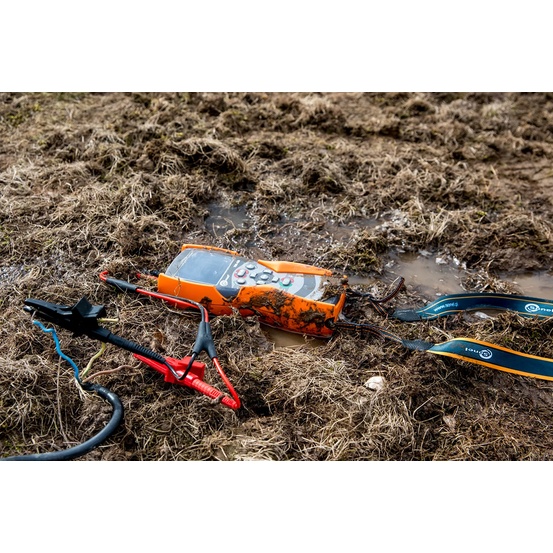

TDR-420 - рефлектометр

Наличие по запросу

302280руб.

Оформить заказ

Характеристики рефлектометра TDR-420

Параметр	Значение
Диапазон измерения в метрах	7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000
Выбор диапазона измерения	ручной
Минимальная длина кабеля	4 м
Точность измерения	1% выбранного диапазона*
Разрешение измерения	приблизительно 1% выбранного диапазона
Скорость распространения VoP	15,0…148,5 м/мкс или 10…99 % Vc
Волновое сопротивление кабеля	выбор из значений 25, 50, 75, 100 и 120 Ом
Разрешение ЖК-дисплея	320 x 240
Подсветка ЖК-дисплея	электролюминесцентная
Генератор тонального сигнала	осциллирующий 810 – 1110 Гц
Длительность выходного импульса	3 нс до 3 мкс в зависимости от диапазона
Амплитуда выходного импульса	+5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом
Частота генерации импульса	до 3-х сканирования в секунду или один импульс (ONCE)
Срок службы батареи	не менее 8 часов непрерывного сканирования
Индикация разряда элементов питания	индикатор состояния заряда батареи на дисплее
Автоматическое выключение	1, 3, 5, 10, 15 минут или отключение функции
Питание измерителя	- элемент питания LR6 (АА) 4 шт.; - элемент питания HR6 (АА) 4 шт.
Диапазон рабочих температур	-20…70°C
Диапазон температур при хранении	-30…80°C
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP67
Размеры	221 x 102 x 62 мм
Масса (с батареями)	487 г

* Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.

Описание

Назначение и область применения рефлектометра TDR-420

Рефлектометр TDR-420 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. TDR-420 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.

Функциональные возможности рефлектометра TDR-420

Измерение длины кабеля и определения расстояние до повреждения в диапазоне от 0 до 6000 м;
Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивлени;
Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на жидкокристаллическом дисплее с разрешением 320х240 пикселей;
Функция «Помощь» для интерпретации полученного результата в процессе измерения.
