СТЭЛЛ-10 - фильтр разделительный

Наличие по запросу

15250руб.

Оформить заказ

Характеристики фильтра разделительного СТЭЛЛ-10

Параметр	Значение
Допустимое напряжение на измеряемой линии	не более 250 В
Индикация наличия напряжения на линии	свыше 50 В
Питание	не требуется
Время непрерывной работы в нормальных условиях	не ограничено
Вес	не более 0,15 кг
Диапазон рабочих температур	-30....+50°С
Габаритные размеры	96х65х40 мм

Описание

Назначение фильтра разделительного СТЭЛЛ-10

Для подключения рефлектометров к кабелям под напряжением.

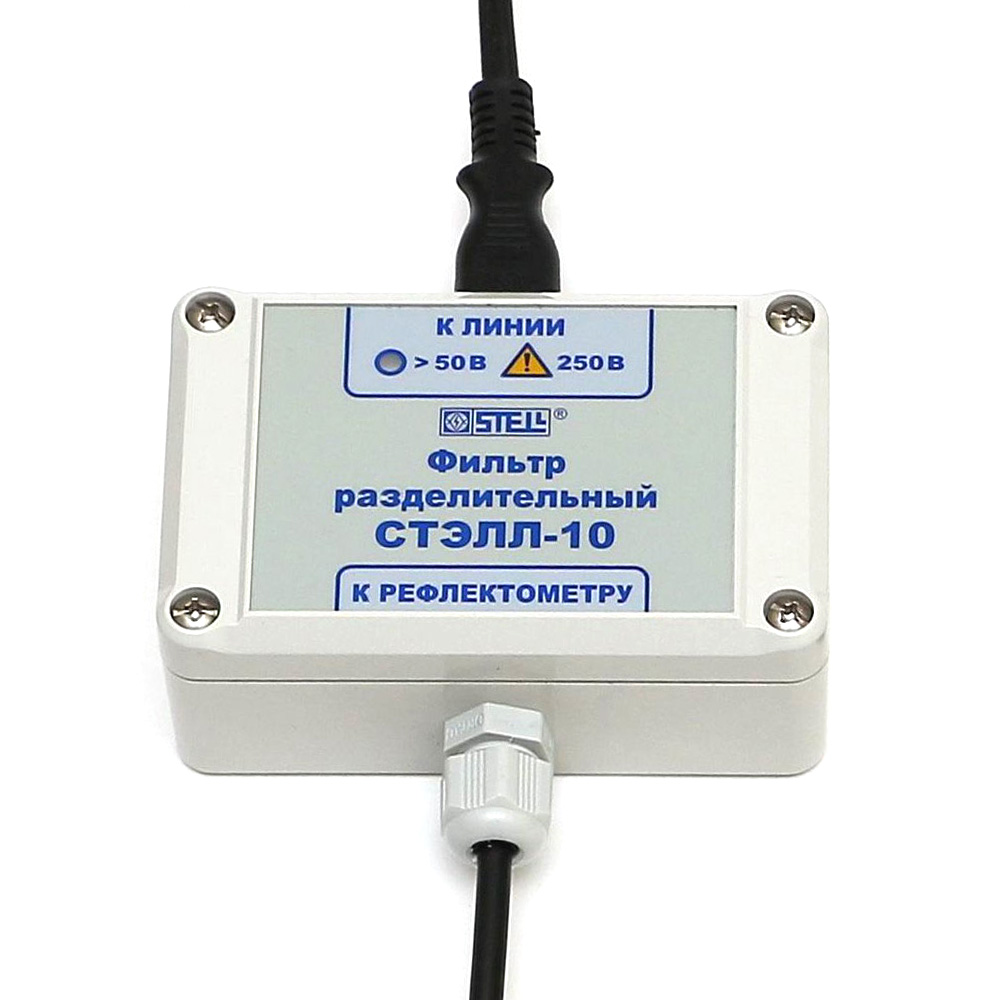

Фильтр разделительный СТЭЛЛ-10 - это дополнительный прибор к импульсным рефлектометрам, позволяющий измерять кабельные сети под напряжением до 250 В.

СТЭЛЛ-10 был разработан для использования с рефлектометрами фирмы СТЭЛЛ: РЕЙС-45, РЕЙС-50, РЕЙС-100, РЕЙС-105, РЕЙС-205, РЕЙС-305, РЕЙС-405 и СТЭЛЛ-4500. Может использоваться с другими рефлектометрами.

Обычно все измерения рефлектометрами проводятся на обесточенных кабелях.

Однако на практике иногда возникает необходимость провести измерения в работающих кабельных сетях, без разъединения абонентов друг от друга. Для решения этой задачи служит фильтр разделительный СТЭЛЛ-10.

Принцип работы фильтра разделительного СТЭЛЛ-10

Принцип работы прибора СТЭЛЛ-10 заключается в частотном разделении спектров сигналов рефлектометра и рабочих частот силовых кабельных линий.

При подключении фильтра к линии под напряжением более 50 вольт на приборе светится соответствующий светодиод.

Широкие возможности подключения фильтра разделительного СТЭЛЛ-10

СТЭЛЛ-20 имеет два кабеля подключения: один кабель со стандартной вилкой – для подключения в розетки электрической сети, второй кабель с двумя хорошо изолированными разъемами типа «Крокодил» – для подключения к различным шинам и проводам.
