Назначение рефлектометра РЕЙС-750 без измерителя оптической мощности

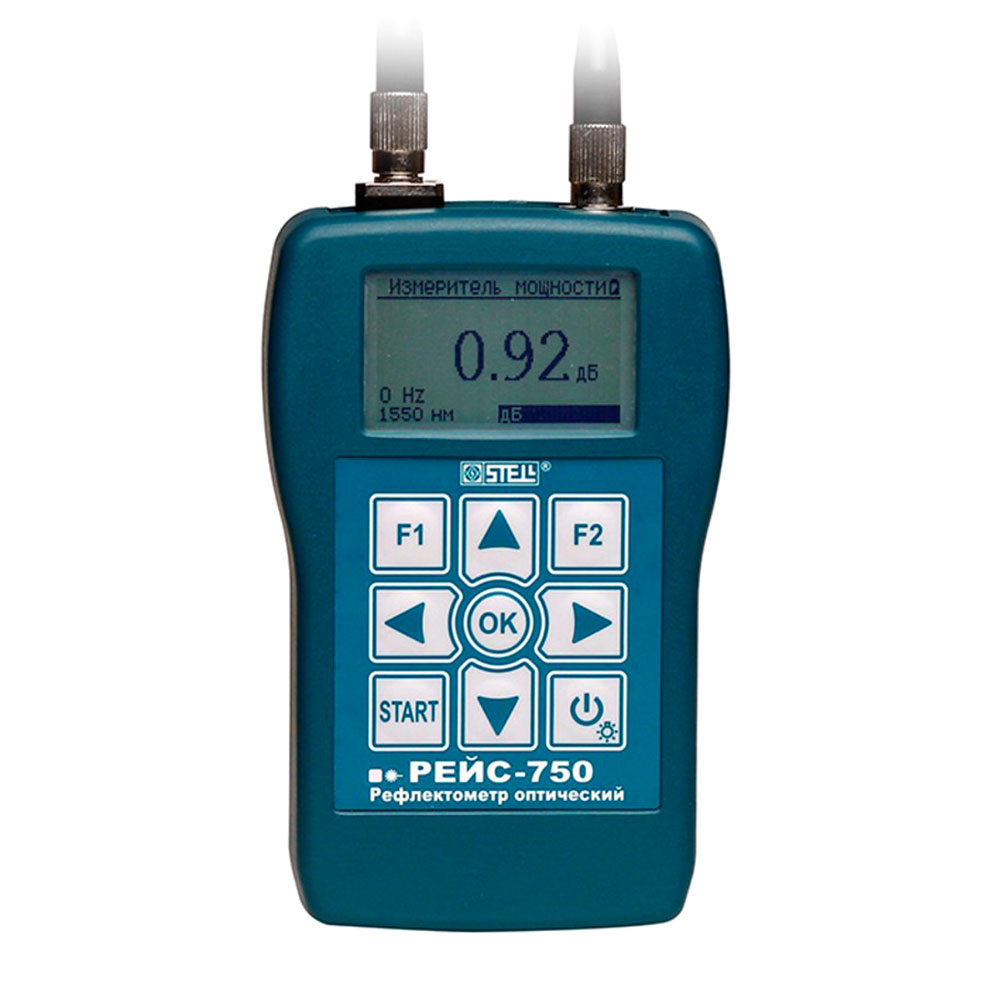

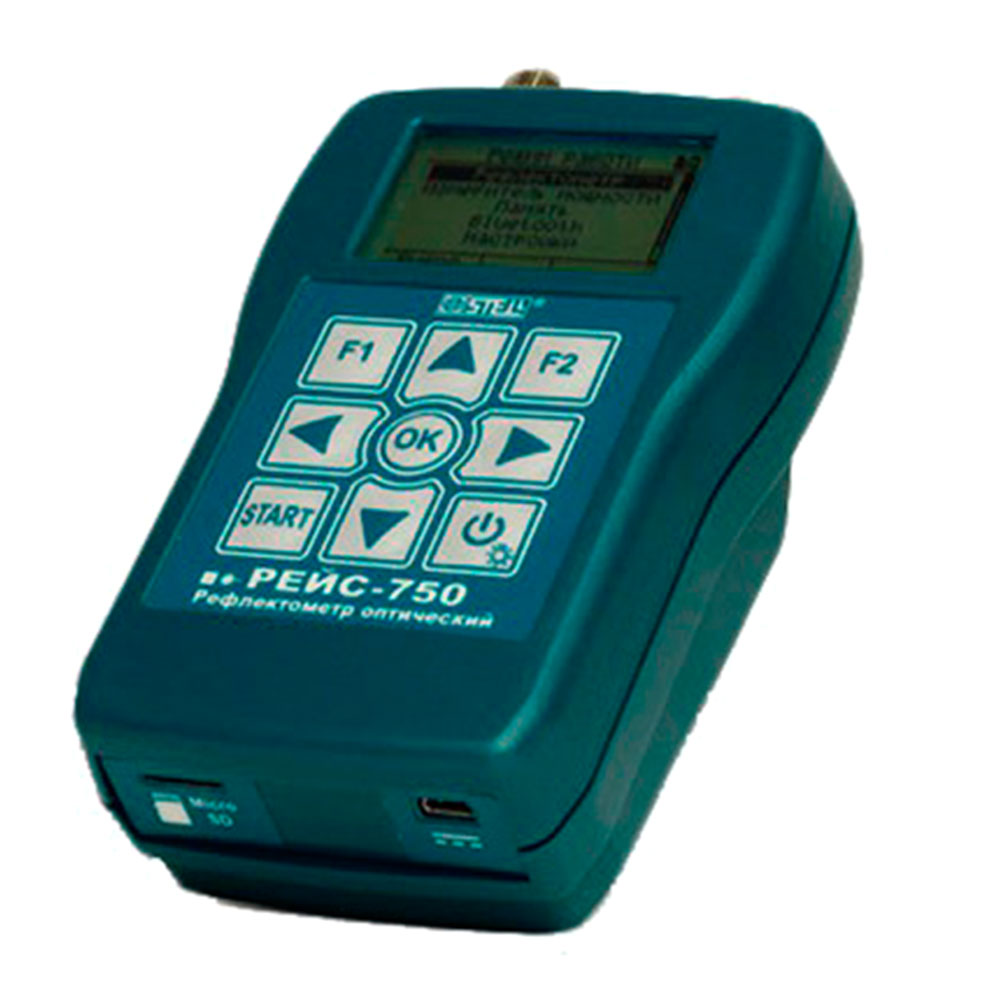

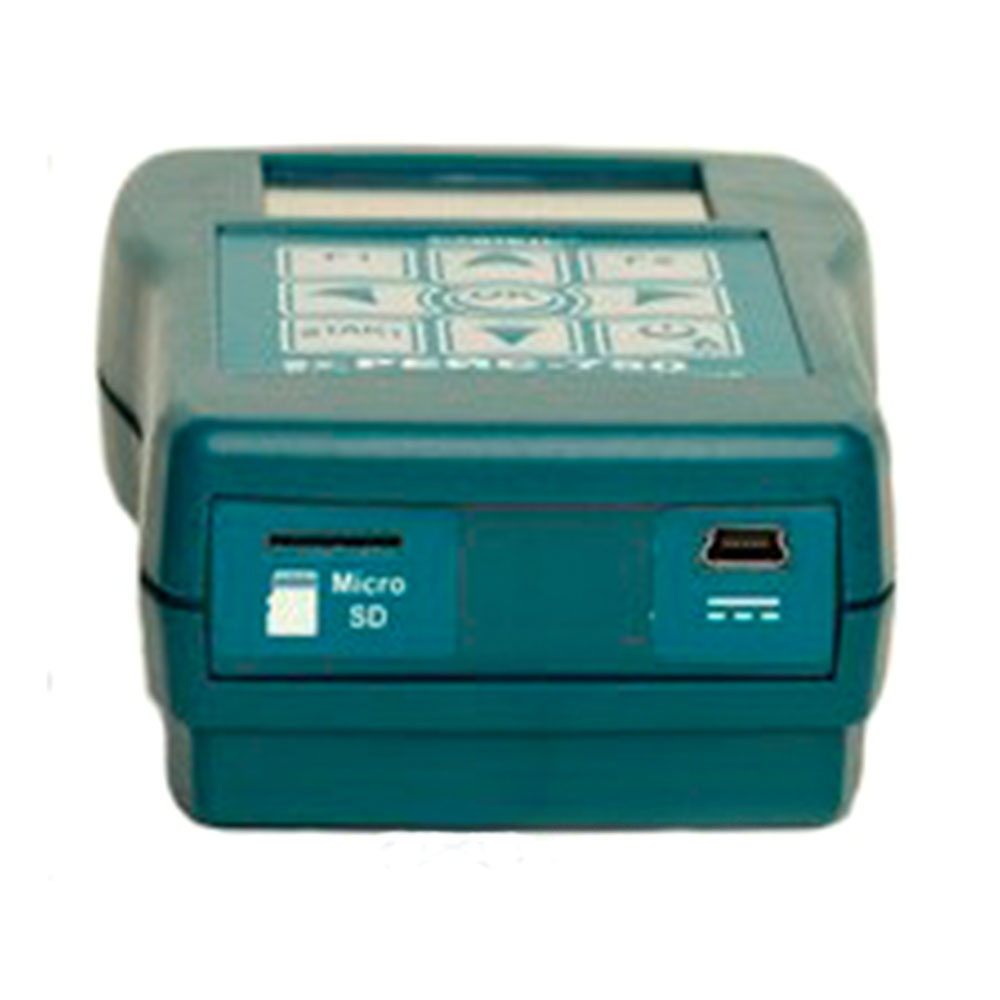

Рефлектометр оптический портативный РЕЙС-750 при своих очень маленьких габаритах заменяет три прибора для измерения оптоволоконных линий:
- оптический рефлектометр на две длины волны - 1310/1550 нм, обладающий высоким динамическим диапазоном - 34/32 дБ и малыми величинами мертвых зон - 1 м и 4 м;
- измеритель мощности оптического излучения на нескольких калиброванных длинах волн;
- источник излучения на две длины волны.
РЕЙС-750 позволяет выполнить полное тестирование оптоволоконных линий и предназначен для использования при их монтаже, вводе в эксплуатацию и последующей эксплуатации.
Особенности рефлектометра РЕЙС-750 без измерителя оптической мощности
РЕЙС-750 обеспечивает два режима работы: автономный режим и режим с выносным экраном.
В автономном режиме РЕЙС-750 позволяет проводить рефлектометрические измерения в автоматическом режиме, измерять мощность и быть источником излучения.
Для работы в режиме с выносным экраном нужно соединить прибор РЕЙС-750 по беспроводному интерфейсу Bluetooth с любым устройством (планшет, смартфон и т.д.), работающим под управлением Android.
При этом управление прибором РЕЙС-750 и работа с рефлектограммами осуществляется с большого экрана. Кроме того, в этм режиме производится передача данных в облачное хранилище данных. Это обеспечивает работу прибора РЕЙС-750 в группе со специалистами, расположенными удаленно от места измерения.
Метод оптической рефлектометрии
РЕЙС-750 работает на основе метода оптической рефлектометрии (OTDR).
Измерения с помощью оптического рефлектометра основано на явлении обратного рассеяния света в волокне и на отражении света от скачков показателя преломления.
Сущность этого метода оптической рефлектометрии состоит в том, что с рефлектометра в оптическую линию посылается короткий световой импульс, который распространяется по волокну и, встречая на своем пути неоднородности, частично отражается от них, а частично проходит дальше по оптическому кабелю.
При распространении светового импульса по волокну он ослабляется в соответствии с коэффициентом затухания волокна. Небольшая часть мощности светового импульса рассеивается. Часть этого рассеянного излучения возвращается назад в оптический рефлектометр.
Отраженные от неоднородностей оптические сигналы, задержанные по времени, также возвращаются в оптический рефлектометр.
Все пришедшие из оптической линии сигналы усиливаются, обрабатываются мощным вычислителем оптического рефлектометра и используются для построения и вывода на экран рефлектограммы оптической линии, которая дает наглядное представление о затухании в линии, о длине линии, имеющихся в ней дефектах и их характере.
Использование оптического рефлектометра РЕЙС-750 для тестирования оптоволоконной линии при монтаже позволит получить максимально полную информацию о характеристиках и всех особенностях смонтированной оптической кабельной системы.
Эта информация важна как для установщиков так и для владельцев кабельной системы.
