Назначение рефлектометра РЕЙС-405/1

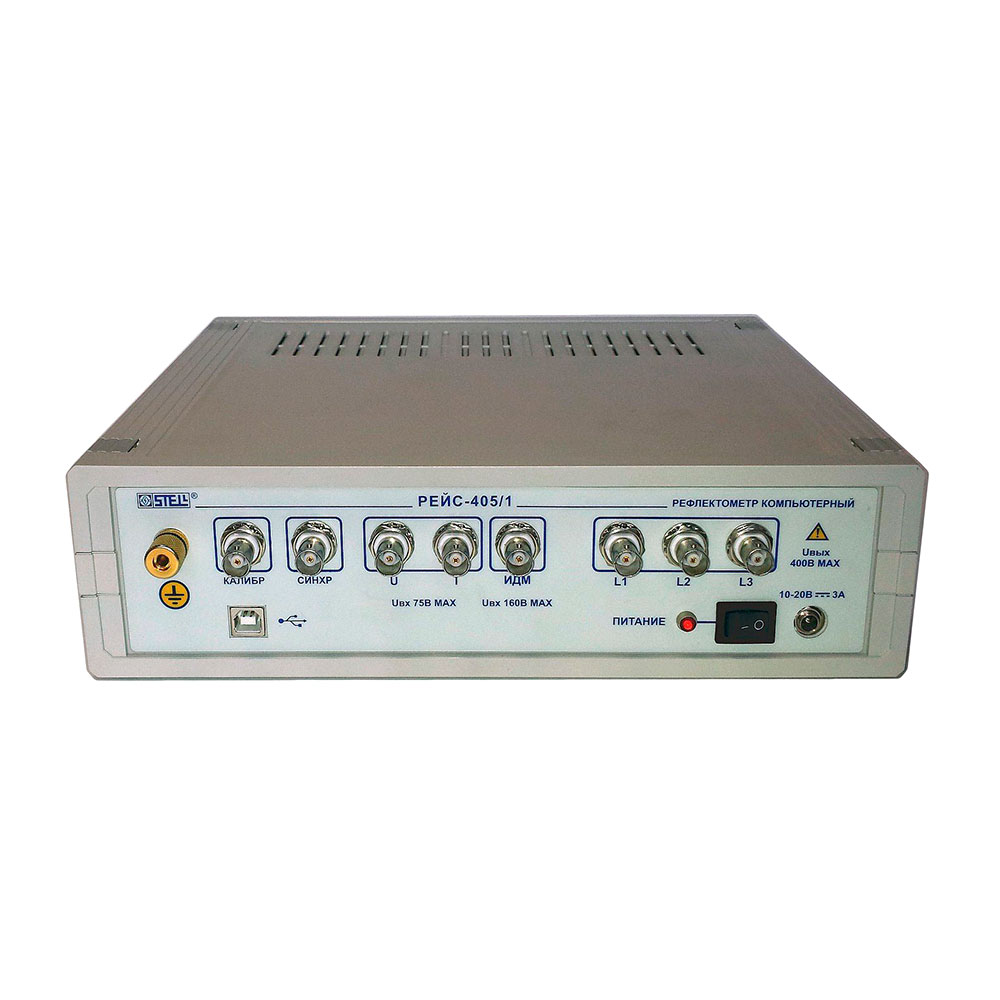

РЕЙС-405/1 - это мощный и компактный компьютерный рефлектометр фирмы СТЭЛЛ для определения мест повреждений в силовых кабельных линиях.
РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий;
- измеритель сопротивления изоляции;
- измеритель по импульсно-дуговому методу;
- измеритель по методу колебательного разряда.
Рефлектометр РЕЙС-405/1 разработан на основе пожеланий пользователей прибора рефлектометр РЕЙС-405 , который получил распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
В электроизмерительной лаборатории рефлектометр РЕЙС-405/1 может быть использован как постоянно-встроенный прибор.
Описание рефлектометра РЕЙС-405/1
Управление рефлектометром РЕЙС-405/1 осуществляется от внешнего (управляющего) компьютера по интерфейсу USB.
Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows XP до Windows 10.
Минимальное разрешение экрана 1024x768 (рекомендуется минимум 1280x1024).
Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера.
РЕЙС-405/1 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Преимущества рефлектометра РЕЙС-405/1
- Четыре метода измерения.
- Мощный зондирующий сигнал.
- Увеличенный диапазон измерения.
- Простой, интуитивно-понятный интерфейс.
- Прямое управление параметрами.
Высокоэффективен при использовании в составе электротехнической лаборатории.
Особенности применения рефлектометра РЕЙС-405/1
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
При разработке прибора РЕЙС-405/1 были сохранены все положительные качества рефлектометра РЕЙС-405, а именно:
- широкие функциональные возможности;
- хорошие технические характеристики;
- принцип прямого управления режимами и параметрами;
- простота выбора необходимого режима;
- простота и интуитивная понятность интерфейса;
- работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля;
- небольшие габариты и вес.
