Назначение рефлектометра РЕЙС-405

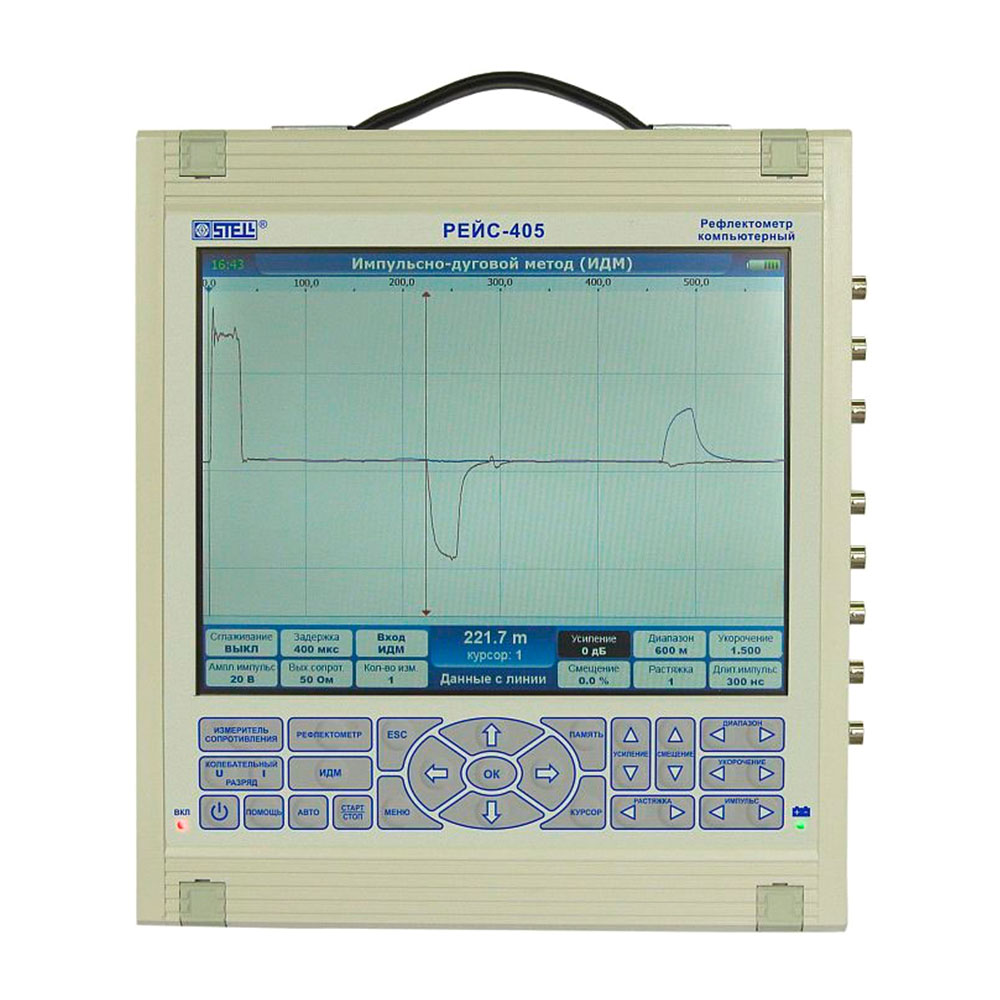

РЕЙС-405 - это мощный и компактный компьютерный рефлектометр фирмы СТЭЛЛ для определения мест повреждений в силовых кабельных линиях.
РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий,
- измеритель сопротивления изоляции,
- измеритель по импульсно-дуговому методу,
- измеритель по методу колебательного разряда.
Рефлектометр РЕЙС-405 разработан на основе пожеланий пользователей прибора рефлектометр РЕЙС-305 , который получил широкое распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405 заменяет многие рефлектометры, в том числе рефлектометр Teleflex TFXRU немецкой фирмы SebaKMT. При этом цена РЕЙС-405 в 2,5 раза меньше, чем у немецкого.
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

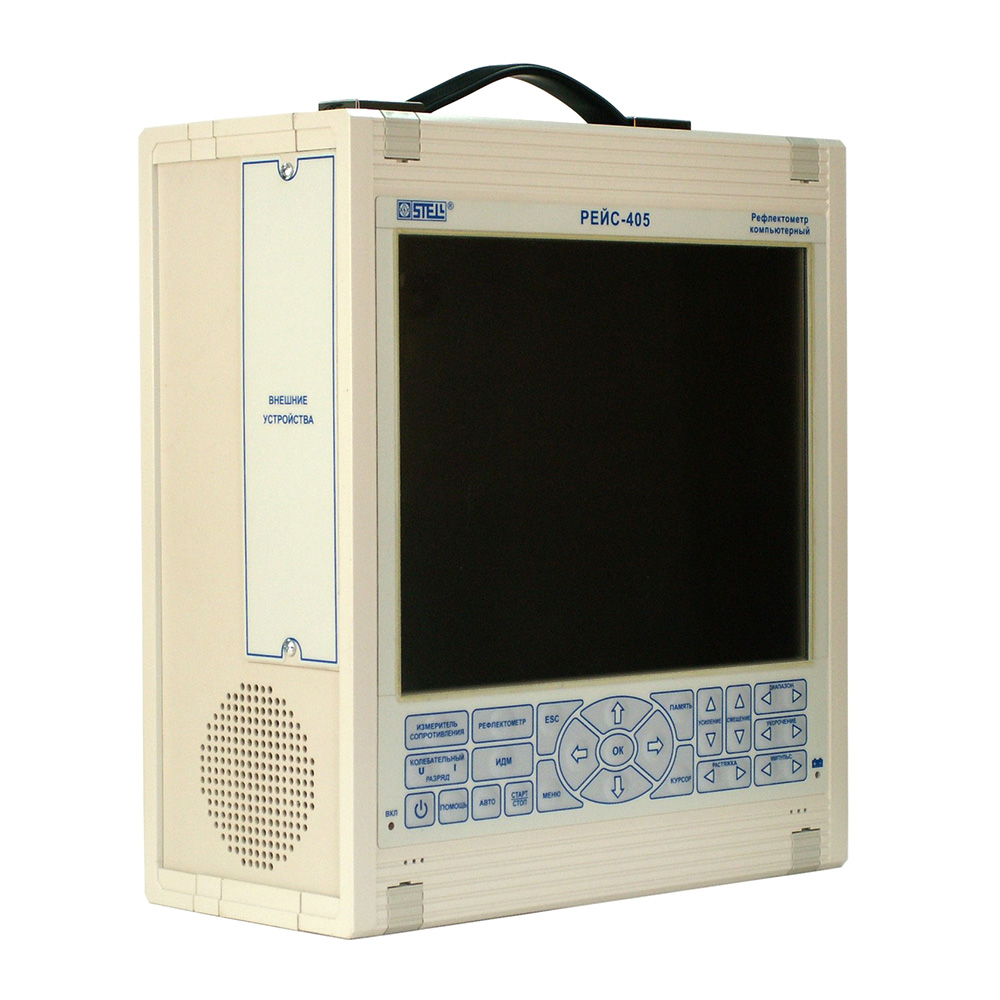

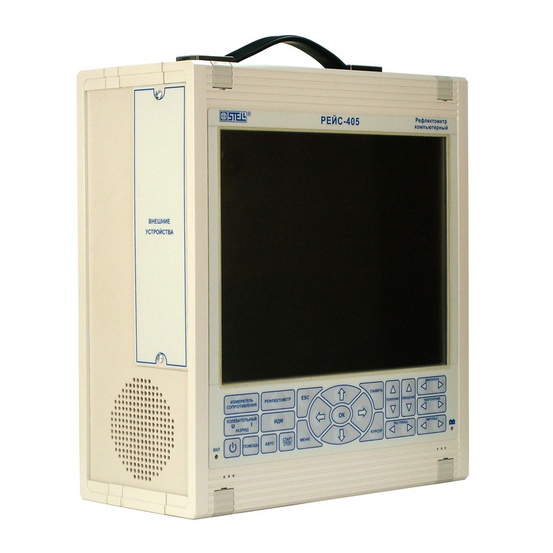

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
РЕЙС-405 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Высокоэффективен при использовании в составе электротехнической лаборатории.
Преимущества рефлектометра РЕЙС-405
- Четыре метода измерения.
- Большой встроенный цветной дисплей.
- Возможность подключения внешнего дисплея любого размера.
- Мощный зондирующий сигнал.
- Увеличенный диапазон измерения.
- Простой, интуитивно-понятный интерфейс.
- Прямое управление параметрами.
Особенности применения рефлектометра РЕЙС-405
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
При разработке прибора РЕЙС-405 были сохранены все положительные качества рефлектометра РЕЙС-305, а именно: широкие функциональные возможности, хорошие технические характеристики, принцип прямого управления режимами и параметрами, простота выбора необходимого режима, простота и интуитивная понятность интерфейса, наличие автономного питания (встроенный аккумулятор), работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля, небольшие габариты и вес.
Новые положительные качества компьютерного рефлектометра РЕЙС-405
При разработке схемных, программных, а также конструктивных решений нового прибора были учтены замечания и пожелания пользователей приборов РЕЙС-305.
В результате компьютерный рефлектометр РЕЙС-405 получил много новых положительных качеств, в том числе:
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800 х 600 точек;
- 4-й режим - измерение сопротивления изоляции;
- вместо ручного управления выходным сопротивлением применено программное;
- увеличен диапазон измеряемых расстояний (с 51 до 250 км);
- увеличена максимальная амплитуда зондирующего сигнала (с 25 до 120 В);
- увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
- увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
- многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
- обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
- при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
- обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера - для распечатки результатов измерений;
- обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048x1536 точек, через стандартный VGA разъем;

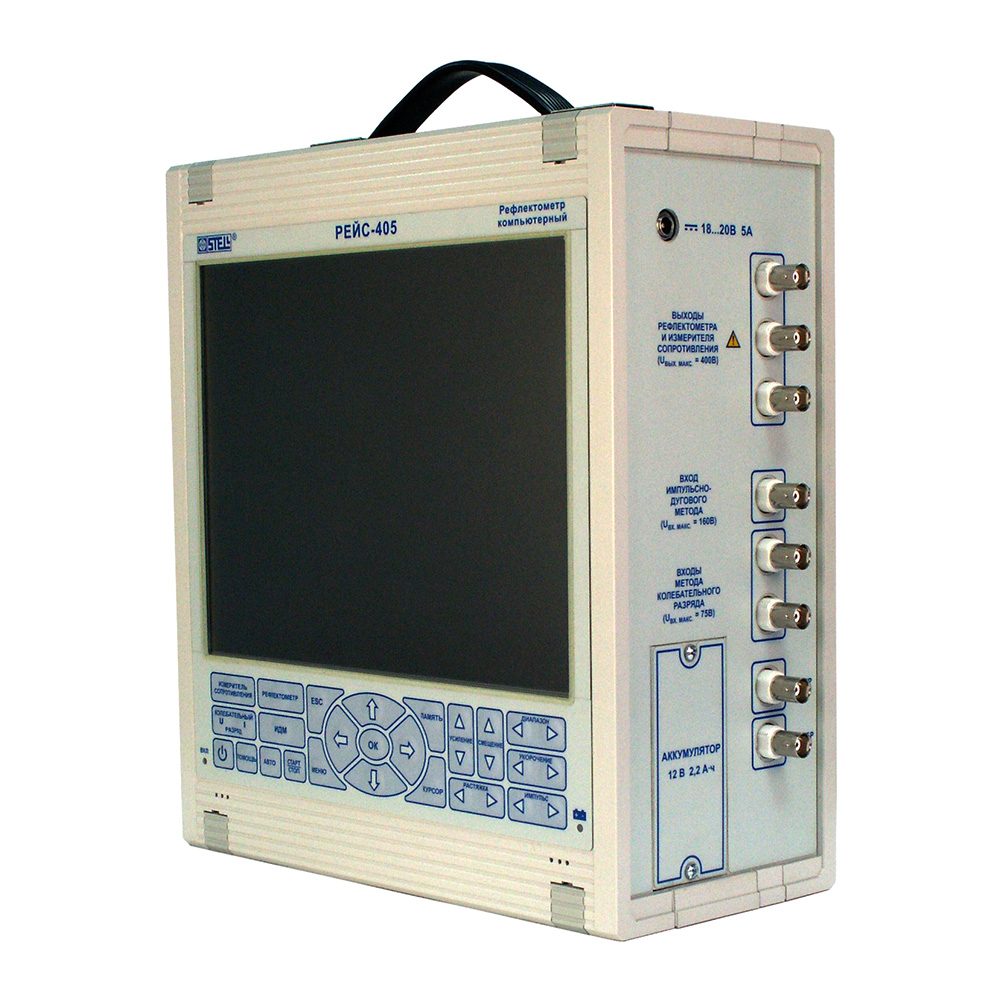

- конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
Новые положительные качества компьютерного рефлектометра РЕЙС-405 позволят существенно повысить технический уровень электролаборатории при поиске и измерении повреждений в силовых кабельных линиях.
