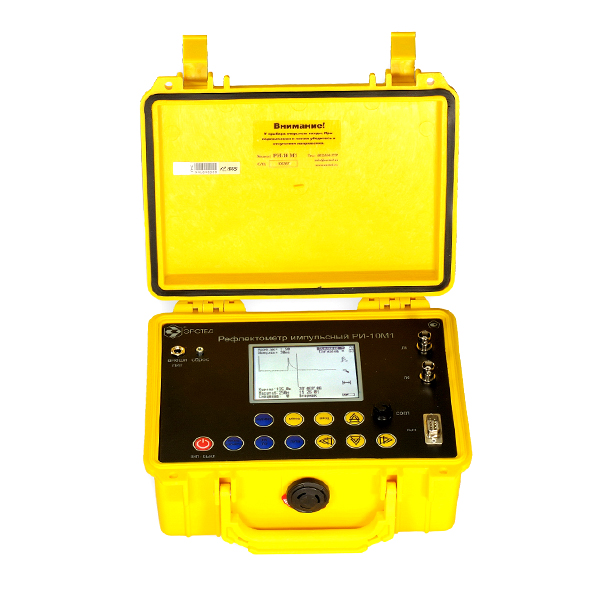

Рефлектометр РИ-10М1 СТРИЖ

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики РИ-10М1 "СТРИЖ"

Параметр	Значение
Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 – 1 000 м (0 — 10 мкс); 0 – 2 500 м (0 — 25 мкс);	0 – 5 000 м (0 — 50 мкс); 0 – 12 500 м (0 — 125 мкс); 0 – 25 000 м (0 — 250 мкс); 0 – 50 000 м (0 — 500 мкс);
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500
Эффективная частота дискретизации	100 МГц
Дисплей	монохромный 3,8” (320×240 пикселей)
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Время непрерывной работы от аккумулятора	не менее 8 часов
Время непрерывной работы от блока питания	не ограничено
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры	240х200х115 мм
Масса	не более 2 кг

Описание

Назначение РИ-10М1 "СТРИЖ"

РИ-10М1 "СТРИЖ" предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

измерение длин кабелей;
измерение расстояний до неоднородностей волнового сопротивления или повреждений;
измерение коэффициента укорочения линии при известной ее длине;
определение характера повреждений.

Первичная поверка рефлектометра включена в стоимость прибора.

Особенности РИ-10М1 "СТРИЖ"

Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
Измерение в реальном масштабе времени.
Максимальная дальность - до 50 км.
Высокое разрешение по дальности: 1 м в диапазонах 250 м - 2,5 км, 2 м -20 м в диапазонах 5 км - 50 км.
Возможность детального рассмотрения любого участка рефлектограммы.
Подавление асинхронных помех.
Режим регистрации разбитости пар.
Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
Сравнение с рефлектограммой из памяти прибора.
Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
Возможность обмена данными с ПК.
Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Область применения РИ-10М1 "СТРИЖ"

Импульсный рефлектометр РИ-10М1 "СТРИЖ" применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

медножильные кабели связи (ТПП, МКС и т.п.),
кабели сигнализации и управления (СБПЗАВпШп и т.п.),
силовые кабели (АСБ, ВВГ, СИП и т.п.),
воздушные кабельные линии,
компьютерные сети (СКС и т.п.),
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.),
для определения длины кабеля при его производстве, складировании и торговле.
