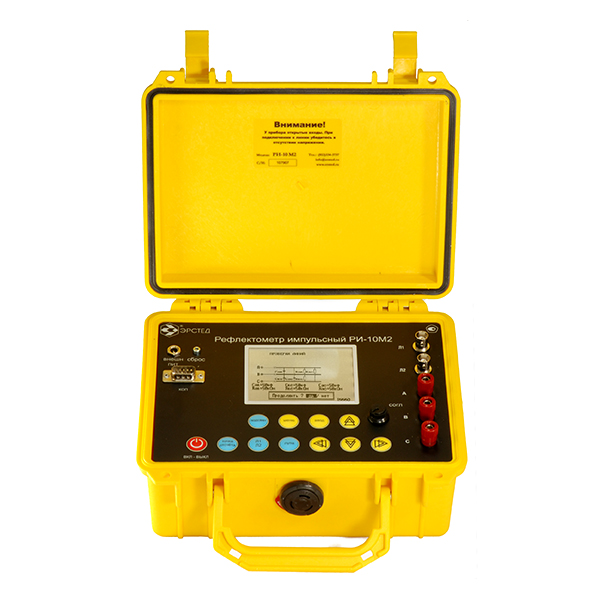

Рефлектометр-мост РИ-10M2 СТРИЖ

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики РИ-10М2 "СТРИЖ"

Параметр	Значение
Блок рефлектометра
Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 – 1 000 м (0 — 10 мкс); 0 – 2 500 м (0 — 25 мкс);	0 – 5 000 м (0 — 50 мкс); 0 – 12 500 м (0 — 125 мкс); 0 – 25 000 м (0 — 250 мкс); 0 – 50 000 м (0 — 500 мкс);
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500
Эффективная частота дискретизации	100 МГц
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Блок кабельного моста
Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа	в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции	при измерительном напряжении постоянного тока (180 ± 10) В в диапазоне от 10 кОм до 999 кОм ± 0,01R в диапазоне от 1 МОм до 999 МОм ± 0,02R в диапазоне от 1000 МОм до 10000 МОм ± 0,1R
Пределы допускаемой абсолютной погрешности измерения электрической ёмкости	в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока	в диапазоне от 1 В до 200 В ±(0,01U+1) В
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц	в диапазоне от 10 В до 250 В ±(0,02U+2) В
Общие характеристики
Дисплей	монохромный 3,8” (320×240 пикселей)
Время непрерывной работы от аккумулятора	не менее 8 часов
Время непрерывной работы от блока питания	не ограничено
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры	240х200х115 мм
Масса	не более 2 кг

Описание

Назначение РИ-10М2 "СТРИЖ"

Прибор РИ-10М2 "СТРИЖ" состоит из объединённых в одном корпусе двух блоков: блока рефлектометра и блока кабельного моста.

Предназначен для проведения измерений на симметричных и несимметричных кабелях.

Первичная поверка рефлектометра включена в стоимость прибора.

Типы измерений, обеспечиваемые блоком рефлектометра

измерение длин кабелей;
измерение расстояний до неоднородностей волнового сопротивления или повреждений;
измерение коэффициента укорочения линии при известной ее длине;
определение характера повреждений.

Типы измерений, обеспечиваемые блоком кабельного моста

измерение сопротивления шлейфа;
измерение сопротивления изоляции;
измерение электрической ёмкости;
измерение напряжения постоянного и переменного тока;
определение омической асимметрии жил;
определение расстояния до места понижения сопротивления изоляции;
определение расстояния до места обрыва жилы кабеля;
определение расстояния до места короткого замыкания жил кабеля;
измерение сопротивления изоляции под напряжением.

Особенности РИ-10М2 "СТРИЖ"

Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
Измерение в реальном масштабе времени.
Максимальная дальность - до 50 км.
Высокое разрешение по дальности: 1 м в диапазонах 250 м - 2,5 км, 2 м -20 м в диапазонах 5 км - 50 км.
Возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени.
Подавление асинхронных помех.
Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы.
Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
Сравнение с рефлектограммой из памяти прибора.
Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения.
Встроенная таблица характеристик кабеля (для моста).
Возможность обмена данными с ПК.
Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора.
Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
