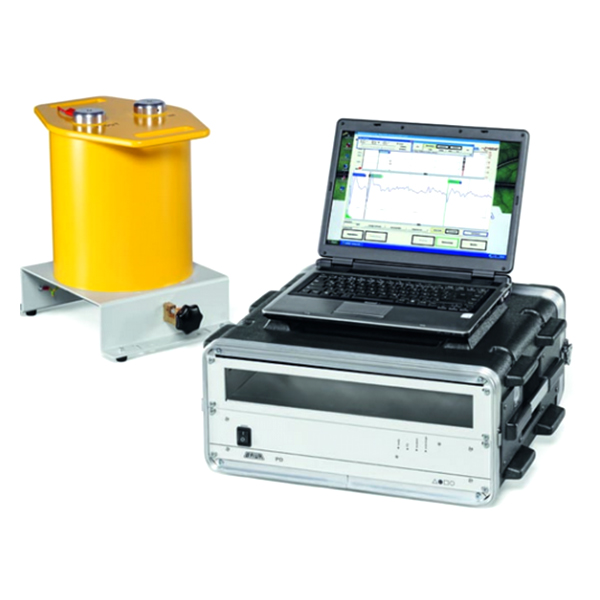

Портативная система измерения уровня частичных разрядов PD Portable

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики PD Portable

Параметр	Значение
Блок связи
Максимальное напряжение	40 кВ
Емкость конденсатора связи	10 нФ
Габаритные размеры не более	400 х 330 х 330 мм
Масса	не более 20 кг
Измерительный блок
Диапазон напряжений на входе	1 … 38 кВ
Диапазон измерений (скорость распространения 80 м/мкс)	10 … 12800 м
Частота квантования	100 МГц
Минимальный частичный разряд	пКл 20 (типовой случай)
Приведенная погрешность определения места ЧР в рабочих условиях	1% длины кабеля
Разрешающая способность по заряду	±0,1 пКл
Разрешающая способность по длине	±0,1 м
Общие данные
Напряжение сети питания	104…127 / 207…253 В
Частота сети питания	45…60 Гц
Потребляемая мощность	не более 50 ВА
Габаритные размеры	560 х 550 х 240 мм
Масса	не более 15 кг
Интервал рабочих температур	-10°C … +50°C, без конденсации влаги
Усиление сигналов частичных разрядов	0 … 75 дБ
Блок управления
Ноутбук	Специализированное ПО, беспроводная сеть LAN для связи
Рабочие условия эксплуатации
Температура	-20 … +50 °C
Относительная влажность	до 90 без конденсации влаги %
Атмосферное давление	86,7…106,7 кПа

Описание

Назначение PD Portable

Диагностика кабелей методом измерения уровня частичных разрядов проявила себя в качестве надёжного метода неразрушающего контроля состояния изоляции. Этот метод позволяет определить местоположение источника частичных разрядов в участках кабелей, кабельных муфтах и концевых заделках кабелей.

Портативная система определения местоположения источника частичных разрядов рассчитана для использования с генераторами синусоидального (truesinus®) напряжения очень низкой частоты фирмы «BAUR», характеризующимися выходным напряжением до 40 кВэфф.

Особенности PD Portable

Измерение уровня частичных разрядов;
Определение местоположения источника частичных разрядов;
Отображение на дисплее сигналов частичных разрядов по всей длине кабеля;
Программное обеспечение (Windows 2000) с интерфейсом на основе меню;
Эффективное подавление шумов;
Калибровка системы на месте эксплуатации в соответствии со стандартом IEC 60270;
Использование совместно с внешним источником высокого напряжения до 40 кВэфф.(VLF 20, VLF 28) синусоидальной формы волны (truesinus®).
