Описание PD120

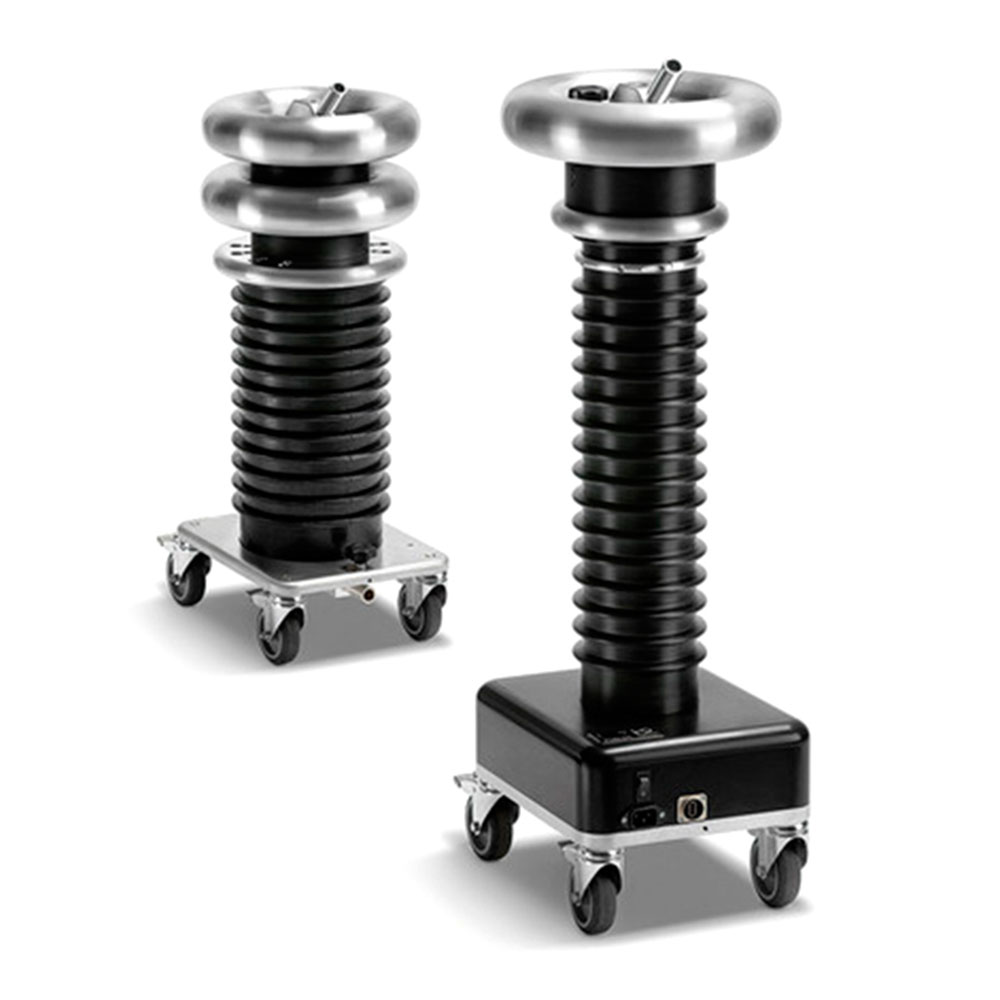

Новейший измеритель частичных разрядов серий PD, PD/TD предназначены для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования, измерения высокого напряжения специальной формы сверхнизкой частоты, измерения тангенса угла диэлектрических потерь (модификации с индексом TD).
Все измерители специально разработаны для мобильного использования, имеют небольшой вес и специальные кейсы для транспортировки. Все оборудование может уместиться в багажнике обычного универсала, и не требует покупки дорогостоящей передвижной лаборатории и ее регистрации для проведения работ по испытаниям и диагностики, в то время как оборудование других компаний производителей из за его веса и габаритов неотделимо от приобретения специального автомобиля для его перевозки.
Возможности PD120
- Измерение уровня частичного разряда;
- Программное обеспечение нашей собственной разработки b2 suite для обработки результатов и составления протоколов является ПОЛНОСТЬЮ АВТОМАТИЧЕСКИМ и не требует вмешательства;
- Отображение ВСЕГО кабеля на дисплее установки с указанием места локализации источника ЧР;
- Подавление помех, шумов, полная развязка от сетевого питания;
- Подробная информация о месте локализации источника ЧР и величине (уровне) ЧР;
- Графическое представление информации;
- Перед началом измерений производится калибровка всей схемы измерений путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки измерителей.
Особенности PD120
Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных методов неразрушающего контроля и оценки состояния изоляции кабеля кабеля.Частичный разряд - это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого напряжения. Уровень ЧР измеряется в кулонах. С течением времени, периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения, позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР – неоднородные участки изоляции в соединительных и концевых кабельных муфтах.
Установка определяет и записывает следующие параметры:
- Калибровочный импульс (в соответствии с IEC60270). Перед началом измерений производится калибровка измерительной системы путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки измерителей;
- Фоновые помехи, шумы и наводки (например на подстанции);
- Напряжение зажигания (возникновения частичных разрядов (Pspan)). Чем ниже это значение, тем критичнее состояние кабеля;
- Уровень частичных разрядов при напряжении от 1.0 до 1.7 Uo. Это значение содержит прямую информацию о повреждении;
- Напряжение прекращения (гашения) частичных разрядов (PDEV) Разница между напряжениями гашения и зажигания ЧР позволяет сделать выводы о природе дефекта.
Процессом измерения и анализа полностью управляет в автоматическом режиме программное обеспечение b2 suite.
Определение мест повреждений методом измерения частичных разрядов включает в себя:
- Измерение интенсивности и уровня частичных разрядов;
- Программная автоматическая обработка измерений в режиме реального времени;
- Отображение возникновения ЧР относительно фазы высокого напряжения позволяют сделать вывод также о характере повреждения изоляции, а не только его размерах;
- Локализация местонахождения повреждения методом измерения частичных разрядов;
- Локализация мест повреждений ЧР производится методом рефлектометрии;
- Калибровка с локализацией муфт.
