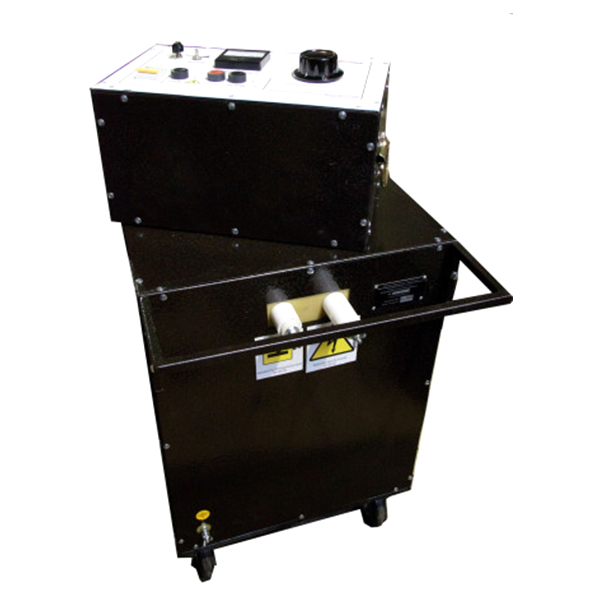

Генератор высоковольтных импульсов ГИ-2000/1

Наличие по запросу

740400руб.

Оформить заказ

Технические характеристики ГИ-2000/1

Параметр	Значение
Максимальное напряжение импульса, кВ Регулятор напряжения встроен в пульт управления	Ступень 1: 0 - 10 кВ Ступень 2: 0 - 20 кВ
Источник напряжения	Многосекционный трансформатор "сухого" исполнения
Период регулировки следования импульсов, с.	3 - 15 / ручной режим
Максимальная энергия импульса на каждой ступени	2000 Дж
Переключение ступеней 10кВ/20кВ	ручной коммутатор на силовом блоке
Встроенный адаптер импульсно-дугового метода ОМП	нет
Напряжение питания	220В, 50 Гц
Максимальный ток, потребляемый из сети	6,5А
Максимальная масса силового блока, кг не более	90 кг
Габаритные размеры силового блока, мм не более	600х510х650

Описание

Назначение ГИ-2000/1

Генератор высоковольтных импульсов ГИ-2000/1 предназначен для определения расстояния до места повреждения кабеля импульсно-дуговым методом (совместно с рефлектометром), а также точного определения места повреждения кабеля акустическим методом.

Акустический

Топографический метод. Генератор ГИ имеющий в своемсоставе накопительные конденсаторные емкости, подает высоковольтные импульсы в кабельную линию. В месте ее повреждения образуется "разряд", звук которого улавливается акустическим приемником АП-027. При прохождении оператора над трассой кабельной линии, он слышит звук "разряда" в месте повреждения, максимальная величина которого определяется как место повреждения кабеля.
