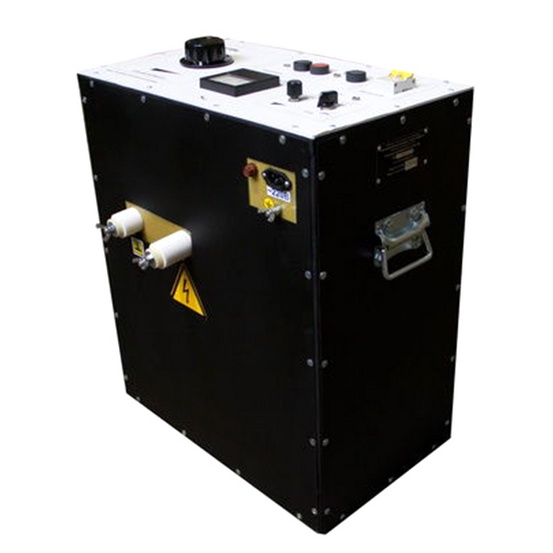

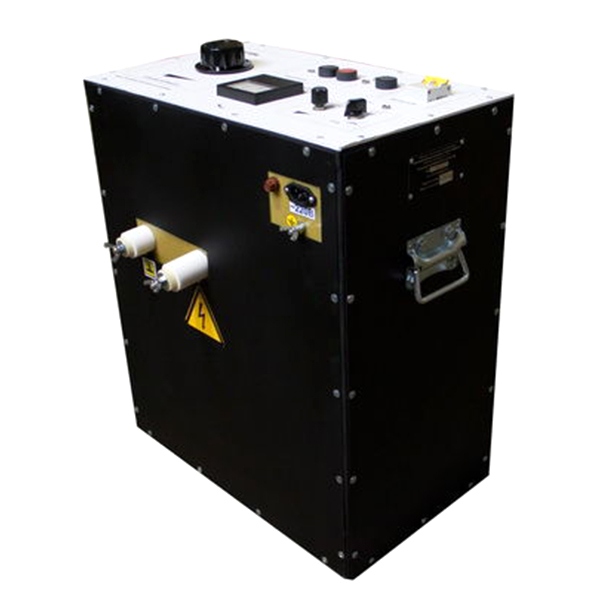

Генератор высоковольтных импульсов ГИ-1001

Наличие по запросу

533600руб.

Оформить заказ

Технические характеристики ГИ-1001

Параметр	Значение
Максимальное напряжение импульса, В	10000
Максимальная энергия импульса, Дж	1000
Регулирование напряжения импульса	Плавное, 0...10000 В
Регулировка частоты импульса, с	6...12
Определение расстояния до места повреждения кабеля импульсно-дуговым методом (ИДМ)	нет
Масса генератора ГИ, кг, не более	80
Габаритные размеры, мм, не более (без учета колес и транспортной ручки)	600х370х720
Тип исполнения	Переносной, моноблок на колесах
Напряжение питания, В	220 В, 50 Гц
Ток, потребляемый из сети, А, не более	5

Описание

Назначение ГИ-1001

Генератор высоковольтных импульсов ГИ-1001 исполнение «МОНОБЛОК» предназначен для определения места повреждения силовых электрических кабелей.

Генераторы высоковольтных импульсов серии 1001, предназначенные для автономной работы, выпускаются в виде моноблока. Для перемещения блока предусмотрены колеса.

Методы поиска повреждений кабеля, реализованные в установке ГИ-1001 "МОНОБЛОК"

Акустический.

Топографический метод. Генератор ГИ имеющий в своем составе накопительные конденсаторные емкости, подает высоковольтные импульсы в кабельную линию. В месте ее повреждения образуется "разряд", звук которого улавливается акустическим приемником КАПП. При прохождении оператора над трассой кабельной линии, он слышит звук "разряда" в месте повреждения, максимальная величина которого определяется как место повреждения кабеля.

Генераторы серии ГИ-1001 "МОНОБЛОК" имеют встроенный разрядный замыкатель, обеспечивающий разряд устройства и кабельной линии после окончания работы, а также в случае внезапного отключения электропитания.
