- Описание
Назначение

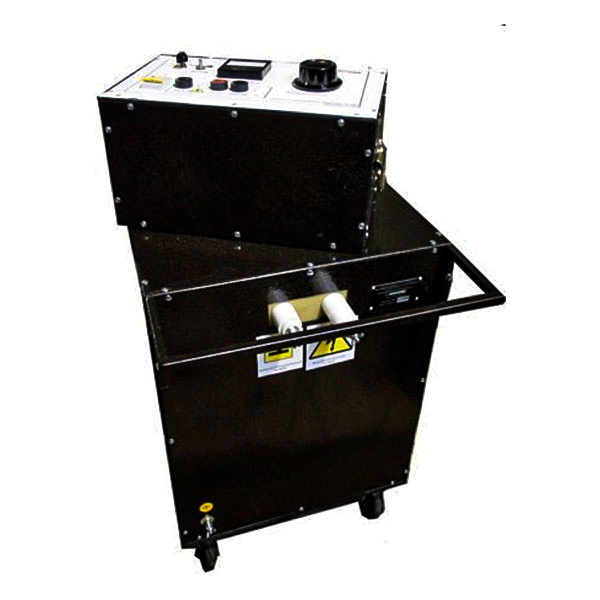

Генератор высоковольтный импульсный ГИ-24/1 предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.
Описание
Генератор импульсный высоковольтный ГИ-24/1 позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.
Особенности
- Напряжение импульса разряда устанавливается оператором в диапазоне выбранной ступени 0…12 или 0...24 кВ вручную при помощи ЛАТРа.
- Контроль уровня напряжения импульса производится по индикатору напряжения.
- Периодичность импульсов может задаваться в диапазоне 1 импульс в 6…12 секунд или производиться вручную, нажатием на кнопку.
- Генераторы ГИ оснащены высоковольтным трансформатором «сухого» исполнения.
- По окончании работы встроенный замыкатель сникает заряд с конденсаторных батарей и кабельной линии через демпфирующий резистор.
Генератор импульсный высоковольтный ГИ не является испытательным оборудованием и не подлежит метрологической аттестации.
