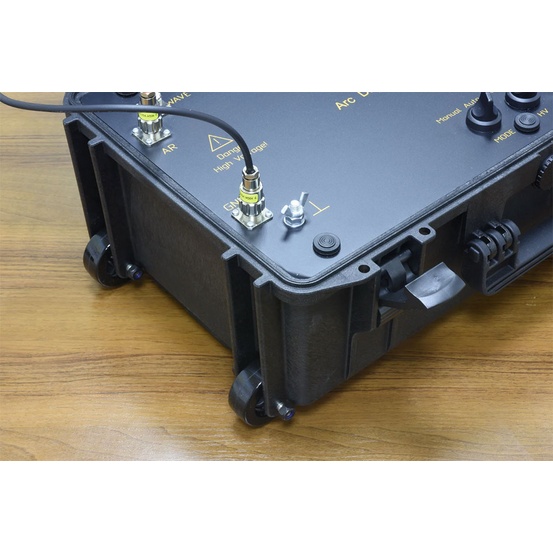

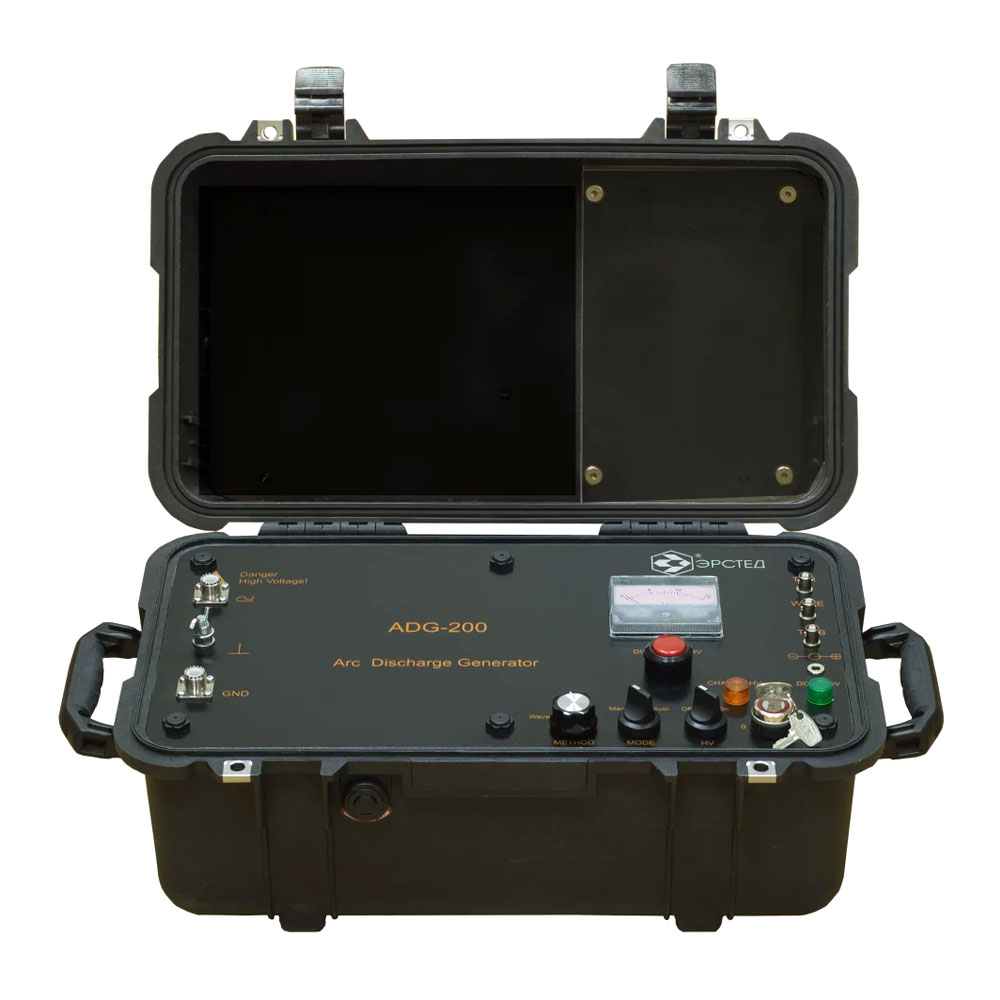

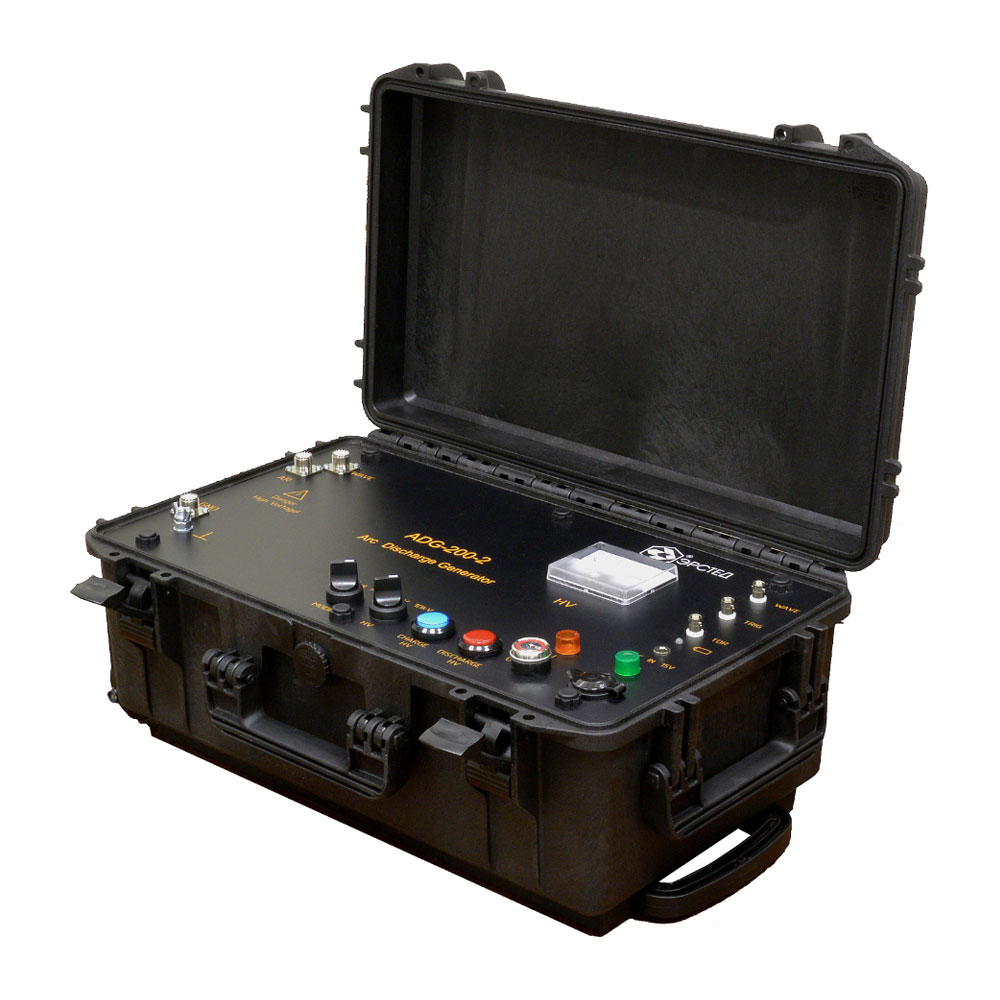

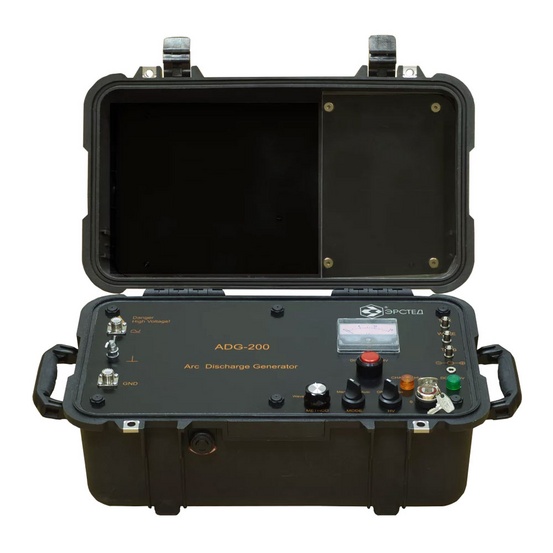

ADG-200-2 СКАТ-М - генератор дуговых разрядов

Наличие по запросу

506300руб.

Оформить заказ

Характеристики генератора дуговых разрядов ADG-200-2 СКАТ-М

Параметр	Значение
Диапазон выходного напряжения	от 0 до 10 кВ
Ступени выходного напряжения	4 кВ, 10 кВ
Режимы заряда	- прямой заряд кабеля до пробоя (AUTO); - заряд встроенного конденсатора (MANUAL)
Максимально запасенная энергия	200 Дж
Время затягивания дуги	от 1 до 10 мс (зависит от внешних условий)
Минимальный интервал времени между последовательными разрядами	определяется оператором, но не менее 20 с

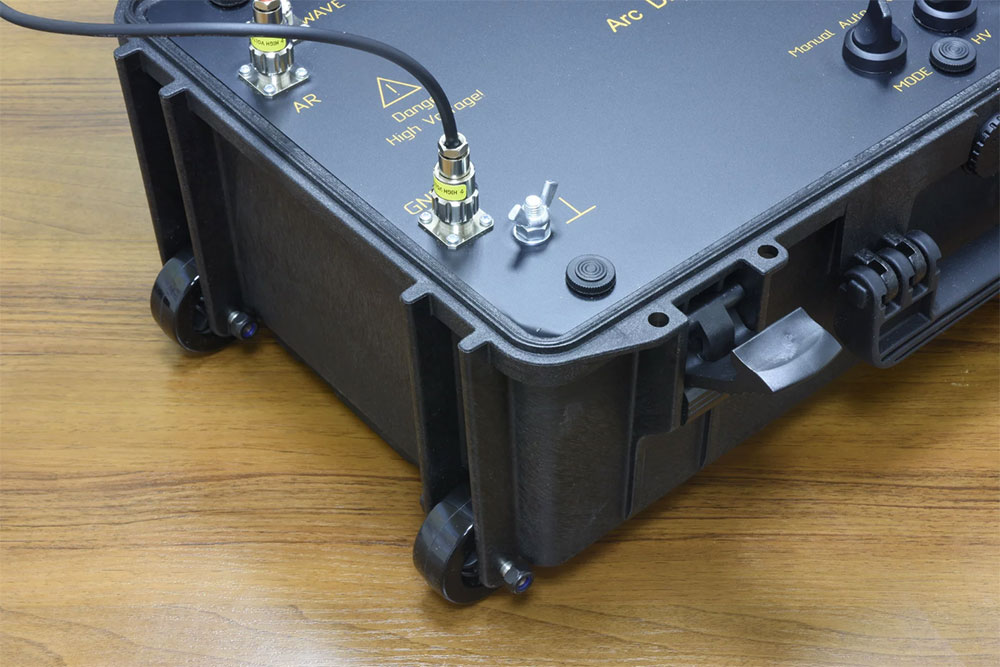

Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают	- на разъеме TDR – 60 В; - на разъеме WAVE – 120 В; - на разъеме TRIG – 20 В
Питание	автономное – внутренний аккумулятор 12 В, 12 A·ч
Диапазон рабочих температур	от -20 до +40°С
Габаритные размеры	570х350х200 мм
Масса	не более 17 кг

Описание

Назначение генератора ADG-200-2 СКАТ-М

Генератор дуговых разрядов ADG-200-2 предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407, TDR-107, TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.

Методы измерений генератором ADG-200-2 СКАТ-М

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:

импульсно-дуговой метод – ИДМ (ARM, метод кратковременной дуги);
метод колебательного разряда по току – МКР (ICE, метод волны тока).

Особенности генератора ADG-200-2 СКАТ-М

Полностью автономное питание.

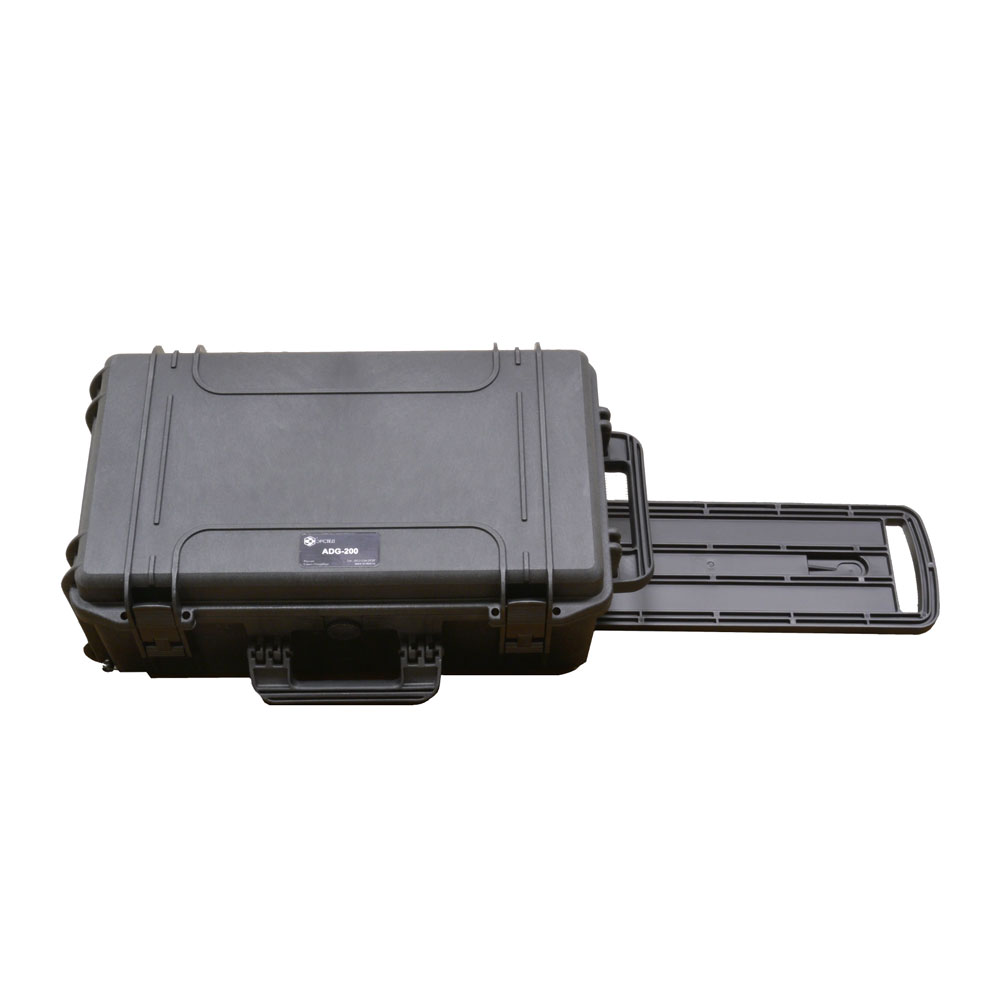

Малые габариты – комплекс свободно умещается в багажник легкового автомобиля.
Небольшой вес.
