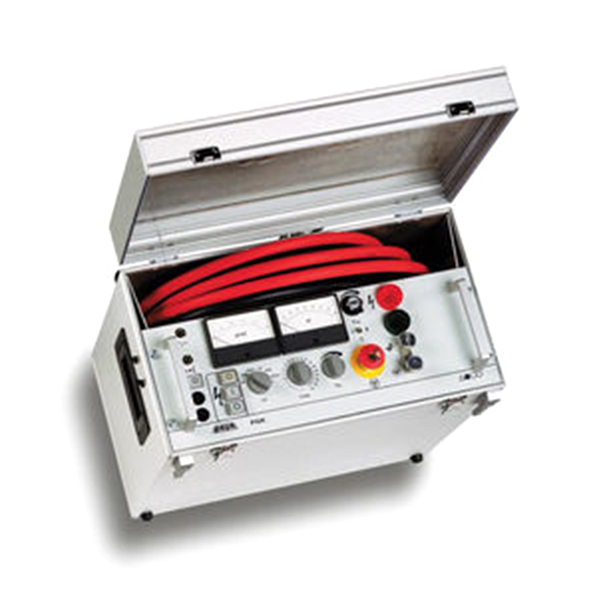

Высоковольтная испытательная аппаратура PGK 50, PGK 80

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики PGK 50, PGK 80

	PGK 50	PGK 80
Макс. испытательное напряжение	50 кВ постоянного тока	80 кВ постоянного тока
при выходном токе:	2 мА	0,8 мА
Электропитание	220 - 230 В; 50 - 60 Гц Имеется также вариант для питания напряжением 110 … 120 В/240 В
Макс. энергопотребление	1600 ВА	1400 ВА
Номинальное выходное напряжение	50 кВ постоянного тока, отрицательная полярность	80 кВ постоянного тока, отрицательная полярность
Номинальный выходной ток	2 мА при напряжении 50 кВ	0,8 мА при напряжении 80 кВ 1,5 мА при напряжении 70 кВ
Выходной ток при коротком замыкании	25 мА	20 мА
Таймер	0 … 30 мин
Разрядное устройство	максимальная энергия разряда 8000 Вт, при 1 разряде с 15-мин. интервалом; Tu = 20 °С
Диапазон измерения напряжения	0 - 50 кВ 0- 10 кВ	0 - 80 кВ 0 - 16 кВ
Погрешность измерителя высокого напряжения	±2,5 %
Диапазон измерения тока	1 мкА/10 мкА/100 МКА; 1 мА/10 мА/100 мА
Наименьший считываемый ток	20 нА
Относительная влажность	без конденсации влаги
Интервал температур окружающего воздуха	Рабочий: Складского хранения:	0 … + 45 °С -20 … +60 °С
Размеры (ширина × высота × глубина)	495 × 460 × 285 мм
Масса	25 кг

Описание

Назначение PGK 50, PGK 80

Портативная высоковольтная аппаратура PGK 50 и PGK 80 для формирования напряжения отрицательной полярности до 50 или 80 кВ предназначается для испытаний в условиях эксплуатации кабелей с бумажно-масляной изоляцией в высоковольтных сетях. Высокое напряжение формируется посредством высоковольтного трансформатора и умножителя напряжения. Аппаратура помещается в переносном футляре с ручками и ремнем.

Особенности PGK 50, PGK 80

плавно регулируемое выходное напряжение;
измерение напряжения производится непосредственно на высоковольтном выходе;
таймер на 1... 30 мин;
высокочувствительное измерение тока;
высокий ток короткого замыкания;
обеспечение эксплуатационной безопасности в соответствии со стандартом VDE 0104;
защита от перенапряжений переходного процесса;
безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки;
возможность подключения Y/t-графопостроителя для записи тока.

Интегрированное разрядное устройство работает автоматически. Разрядный резистор для максимальной разрядной энергии 8000 Вт. При сбое электропитания разрядное устройство срабатывает автоматически.
