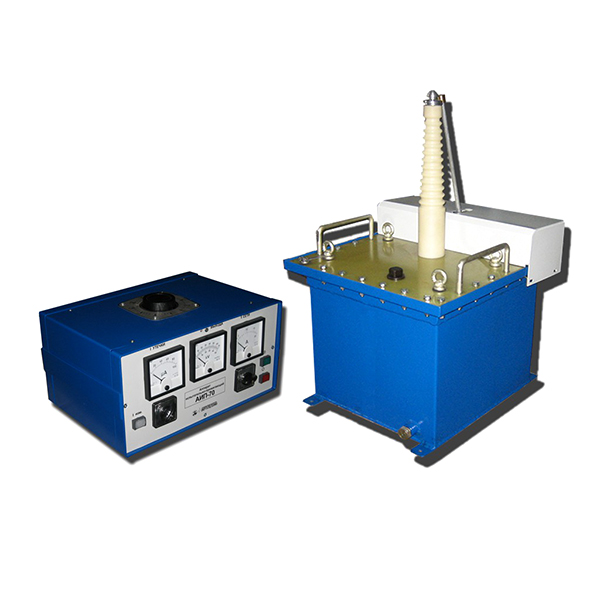

Установка для испытания и прожига изоляции силовых кабелей АИП-70

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики АИП-70

Параметр	Значение
Напряжение питающей однофазной сети переменного тока частотой 50Гц, В Рабочий	220±10
диапазон выходного переменного напряжения (действующее значение), кВ Рабочий	от 10 до 50
диапазон выходного выпрямленного напряжения (амплитудное значение), кВ	от 10 до 70
Предел допускаемой основной приведенной погрешности воспроизведения выходного напряжения, %	±3
Выходной переменный рабочий ток (действующее значение) в режиме короткого замыкания, мА, не менее	40
Потребляемая мощность, кВ•А, не более	2,2
Габаритные размеры, мм, не более
блока управления	386х260х230
блока высоковольтного	550х510х710
Общая масса, кг, не более	140

Описание

Назначение АИП-70

Аппарат АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

Область применения АИП-70

Электросетевые предприятия обслуживающие электрические сети с рабочим напряжением от 0.4 до 10 кВ.

Особенности АИП-70

За счет специальной конструкции высоковольтного трансформатора и перевода защиты на более "грубый" уровень, при включении режима "прожиг", аппарат обеспечивает устойчивое горение дуги в месте повреждения, что снижает пробивное напряжение в месте повреждения до уровня позволяющего проводить окончательный прожиг с помощью основного прожигающего блока.
Предварительный, высоковольтный прожиг используется при пробое изоляции в муфтах и при заплывающих пробоях.
Аппарат АИП-70 может использоваться для замены испытательного аппарата АИД-70 и ему аналогичных не имеющих функции "прожиг дефектной изоляции", установленных в передвижных электролабораториях.
Аппарат АИП-70 защищен свидетельством на полезную модель № 25096.
