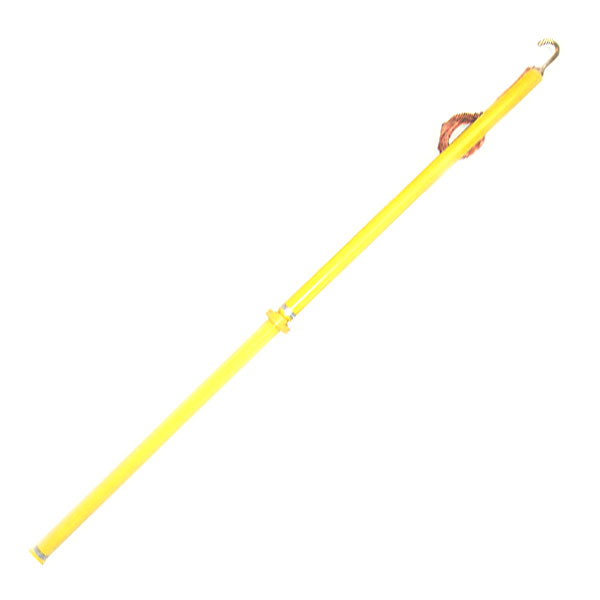

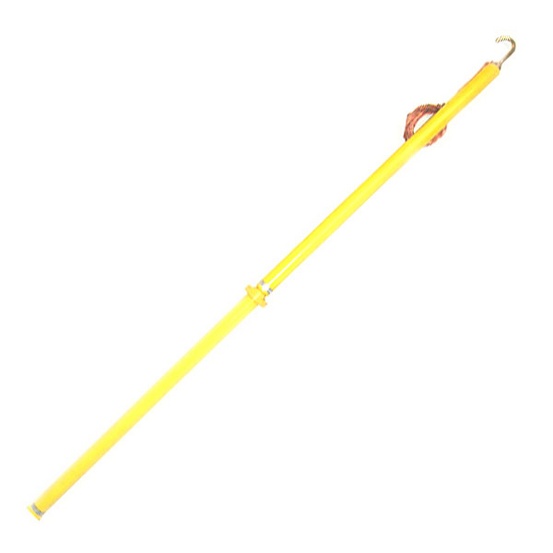

Штанга переносных заземлений ШПР-100

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики ШПР-100

Параметр	Значение
Электрическая прочность изолирующей части, кВ*	100
Длина изолирующей части, мм, не менее	700
Длина рукоятки, мм	700
Механическая прочность на разрыв, Н, не менее	1000
Площадь сечения заземляющего проводника, мм²	6
Длина заземляющего проводника, м	5
Габаритные размеры (без резистора), мм	60x60x1600
Масса, кг	1,5
Диапазон рабочих температур	от минус 45 до 40°С
Относительная влажность воздуха при 25°С	до 98%

* - Испытательное напряжение частоты 50 Гц, время приложения - 5 минут.

Описание

Назначение ШПР-100

Штанга переносных заземлений типа ШПР-100 предназначена для оперативного наложения заземления в высоковольтных испытательных схемах со значениями испытательных напряжений до 100 кВ.

Штанга полностью соответствует требованиям ГОСТ 20494-2001.

Описание ШПР-100

Снабженная демпфирующим резистором РД 100/15, который устанавливается между изолирующей и рабочей частями штанги с помощью винтовых соединений, штанга может применяться для снятия остаточного потенциала с объектов испытаний, имеющих значительную емкость.
