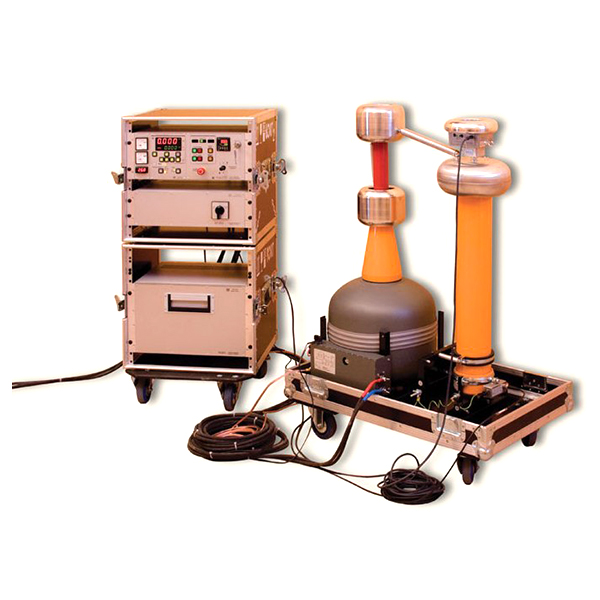

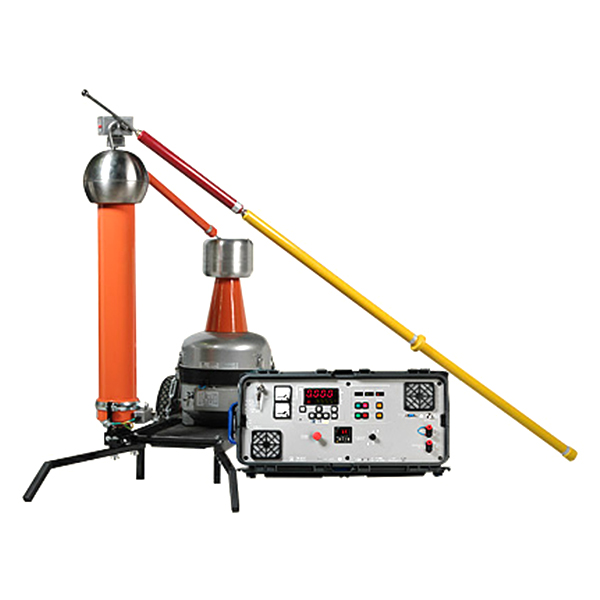

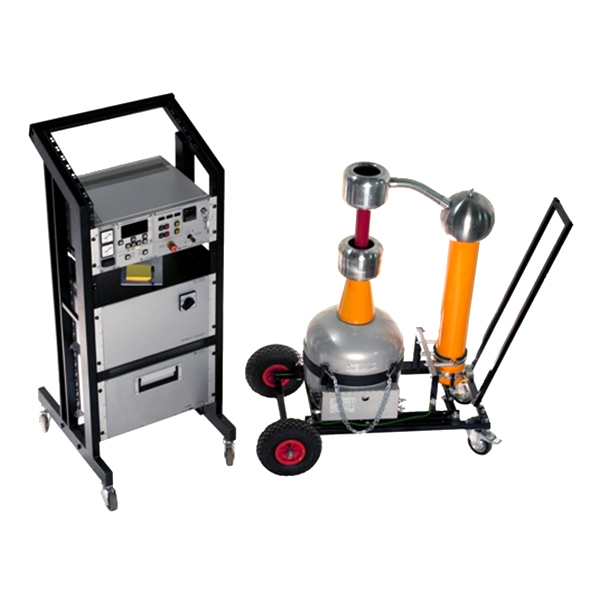

Переносные установки УИВ-(15, 50, 100) кВ

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики УИВ-15, 50 и 100 кВ

Параметр	Значение
Параметр	УИВ-100/20Т	УИВ-100/20	УИВ-100/7,5	УИВ-50/7,5	УИВ-15/15	УИВ-15/7,5
Номинальное напряжение, кВ	100		100	50	15	15/10*
Номинальное напряжение питания частотой 50 Гц, В	220
Основной диапазон генерируемых напряжений, кВ	10 - 100		10 - 100	5 - 50	1 - 15	1 - 15
Дополнительный диапазон генерируемых напряжений, кВ**	1 - 10		1 - 10	1 - 5	нет	нет
Испытательное напряжение частоты 50 Гц, кВ	110		110	55	16,5	16,5
Установившийся ток к.з., не менее, А	2,5		1,2	2,5	20,0	6,5/7,2*
Минимальная емкость нагрузки, нФ	0,0
Макс. емкость нагрузки при номинальном напряжении, нФ	5,9		1,9	8,5	210	105/170*
Макс. емкость при испытании цепей блокировки и управления, нФ	15		15	40	2000	330
Испытательная мощность, кВА: — длительный режим: — повторно-кратковременный режим, ПВ 10 %:	12,0 20		4,1 7,8	4,4 7,5	10,0 15,0	4,7 7,4
Номинальное напряжение постоянного тока, кВ***	70		70	70	20	20
Коэффициент пульсаций (холостой ход), не более, %***	1,0		2,0	2,0	2,0	2,0
Максимальный ток нагрузки, мА***	50		10	20	20	20
Максимальная емкость нагрузки (постоянный ток), мкФ***	7,0		2,0	5,0	5,0	5,0
Максимальная потребляемая мощность, не более, кВА	13,5		4,4	4,4	13,5	5,0
Погрешность измерения высокого напряжения, %	3,0
Стабильность воспроизведения значений напряжений, %	1,0
Интенсивность ЧР при ном. напряжении, не более, пКл	5,0
Масса комплекта (нетто/брутто), кг	185/240	175/210	85/110	80/105	175/210	75/100

* - В знаменателе - значения для последовательного включения секций обмотки НН испытательного трансформатора.
** - При комплектовании установки УИВ-100 пультом ПУ 220-12/4,4 , а для установки УИВ-100/20(Т) пультом ПУ 220-31/14 с дополнительным блоком БПТ-220/22.
*** - При комплектовании выпрямителем типа ДВЛ.

Описание

Назначение УИВ-15, 50, 100 кВ

Переносные установки серии УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц и постоянным напряжением.

Особенности УИВ-15, 50, 100 кВ

Установки выпускаются на три номинальных напряжения, охватывающих диапазон испытательных напряжений промышленной частоты от 1 кВ до 100 кВ:

УИВ-15 – изоляция ж/д вагонов, в том числе тяговых двигателей;
УИВ-50 – оборудование классов напряжения до 15 кВ;
УИВ-100 – оборудование классов напряжения от 10 кВ до 35 кВ.

Описание УИВ-15, 50, 100 кВ

Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).

Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.

Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.

В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.
