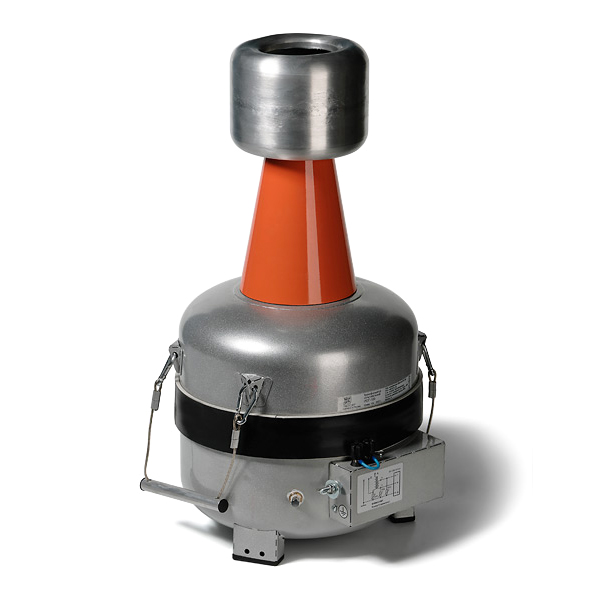

Испытательный трансформатор ИОГ-100/7,5

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики ИОГ-100/7,5

Параметр	Значение
Номинальное напряжение обмотки ВН, кВ	100
Максимальное напряжение обмотки ВН при ПВ 10 %, кВ	105
Испытательное напряжение частоты 50 Гц, кВ	110
Номинальное напряжение обмотки низшего напряжения, В	220
Номинальная частота, Гц	50
Установившийся ток к.з., А, не менее	1,4
Напряжение короткого замыкания Uкз, %	5,5
Минимальная емкость нагрузки, нФ	0,0
Максимальная емкость нагрузки при номинальном напряжении, нФ	2,5
Максимальная емкость объекта испытаний, нФ	15
Испытательная мощность, кВА: — длительный режим — повторно-кратковременный режим, ПВ 10 %	4,1 7,8
Максимальная потребляемая мощность, не более, кВА	5,5
Интенсивность собственных ЧР, пКл, не более	5,0
Номинальное изб. давление элегаза, МПа, не более	0,32
Объем для заполнения элегазом, л	15
Габаритные размеры, мм	350x350x620
Масса, кг	42

Описание

Назначение ИОГ-100/7,5

Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

Трансформаторы ИОГ-100 поставляются в двух модификациях ИОГ-100/20 и ИОГ-100/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.
