Испытательные установки для испытаний электрооборудования классов напряжения 110 кВ и выше

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики УИВ-345, УИВ-395, УИВ-450, УИВ-500

Параметр	Значение
Параметр	УИВ-345	УИВ-395	УИВ-450	УИВ-500
Номинальное напряжение* Uном, кВ	345	395	450	500
Номинальное напряжение питания, В	380	380	380	380
Номинальная частота, Гц	50	50	50	50
Диапазон генерируемых напряжений, кВ	35 - 345	40 - 400	40 - 450	50 - 500
Испытательное напряжение частоты (50 Гц), кВ	375	420	475	525
Установившийся ток к.з., не менее, А	0,3	0,3	0,3	0,3
Макс, емкость нагрузки* при Uном в течение 5 мин, пФ	2000	1000	1000	1000
Макс, емкость нагрузки при Uном в течение 1 мин, пФ	4000	1900	2000	1500
Максимальная мощность нагрузки , не менее, кВА	125	92	125	100
Максимальная потребляемая мощность, не более, кВА	40	40	40	60
Погрешность измерения высокого напряжения, %	3,0	3,0	3,0	3,0
Стабильность воспроизведения напряжений в диапазоне, %	1,0	1,0	1,0	1,0
Напряжение погасания ЧР(Ue), кВ	200	200	200	260
Интенсивность ЧР при напряжении (Ue), не более, пКл	5,0	5,0	5,0	5,0
Избыточное давление элегаза, МПа (кгс/см2)	0,39 (3,9)	0,44 (4,4)	0,39 (3,9)	0,39 (3,9)
Емкость встроенного соединительного конденсатора, пФ	300	300	300	300
Масса высоковольтного блока, кг	800	900	1200	1500
Масса блока управления, кг	650	600	700	900

Описание

Назначение УИВ-345, УИВ-395, УИВ-450, УИВ-500

Установки на напряжение 345, 395, 450, 500 кВ ( УИВ-345, УИВ-395, УИВ-450, УИВ-500 ) предназначены для испытаний электрической прочности изоляции с измерением частичных разрядов высоковольтных аппаратов классов напряжения 110кВ и выше на месте производства и монтажа.

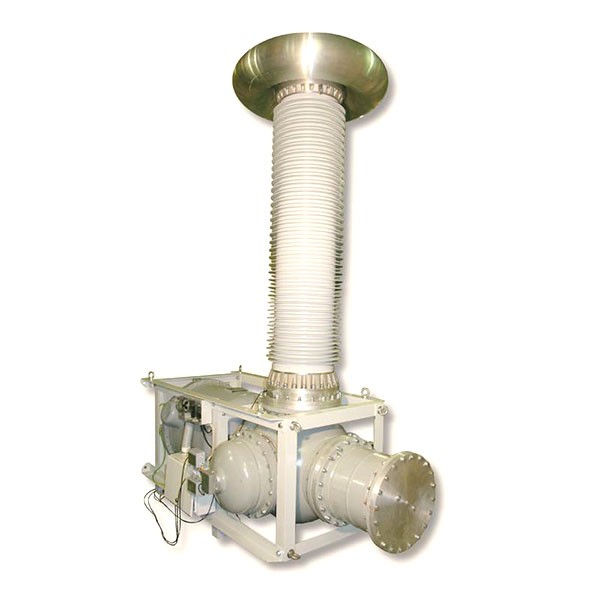

Описание УИВ-345, УИВ-395, УИВ-450, УИВ-500

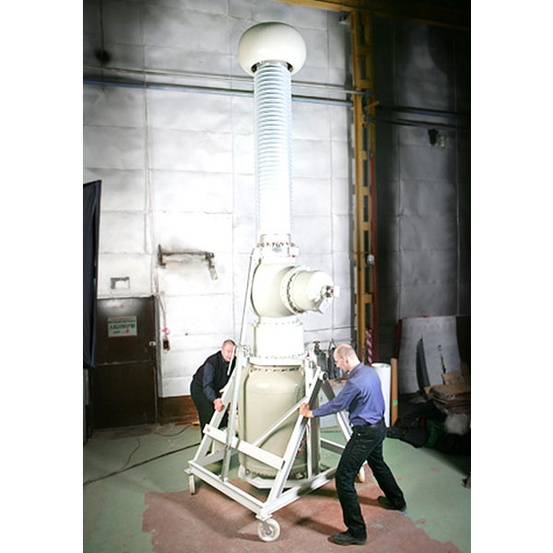

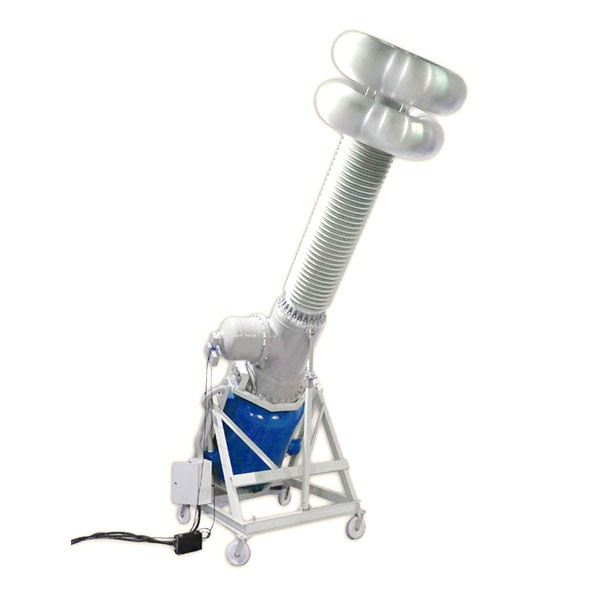

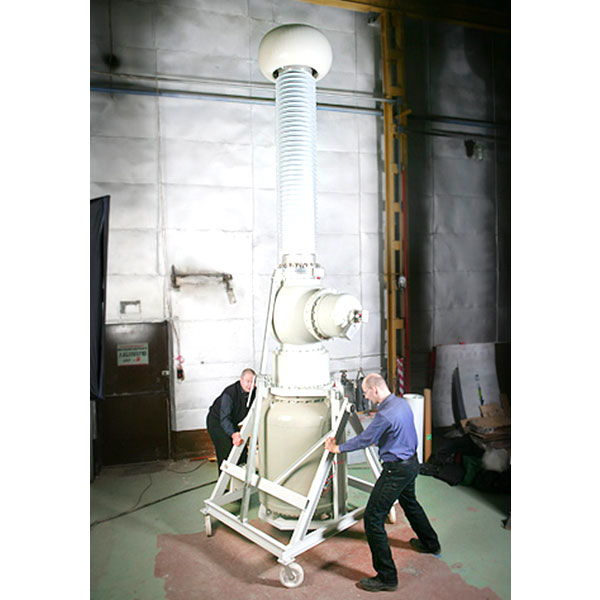

Установки позволяют проводить испытания в помещениях ограниченной площади и высоты потолков. Высоковольтный элегазовый блок легко перемещается по испытательному полю стенда, механизм изменения угла наклона блока позволяет оперативно адаптировать установку к высоте потолка.

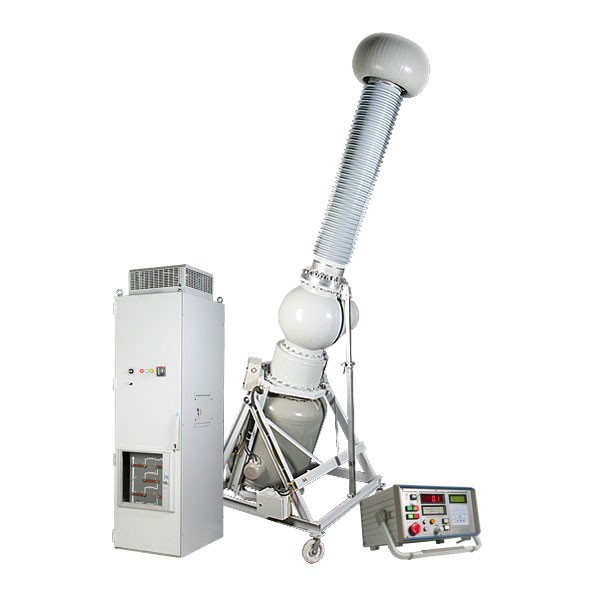

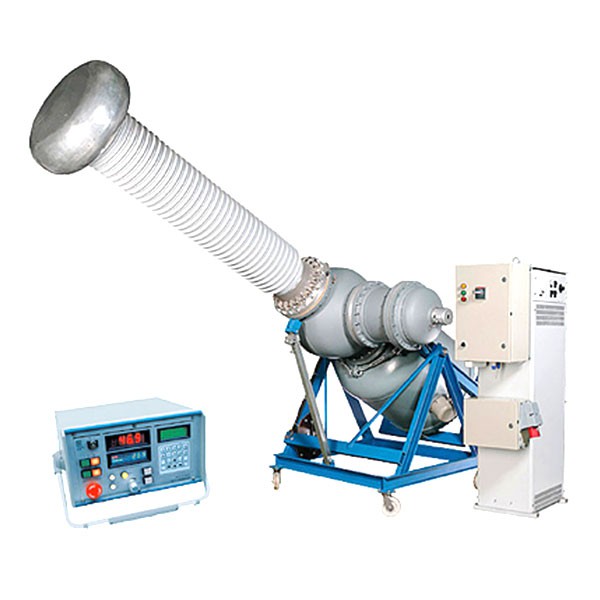

Микропроцессорный пульт управления типа МПУ 2.16-01 обеспечивает ручное и полностью автоматизированное (по задаваемым с его помощью планам-графикам испытаний) управление установками:

Ручной и автоматический режимы работы.
16 цифровых входов и выходов.
Встроенный цифровой вольтметр.
Настройка масштабных коэффициентов измерительных каналов.
Программирование хода испытаний.
Высокая степень ЭМС.
Переключение скоростей изменения ВН.
Отображение токов и напряжений установки при испытаниях.
3 входа «True RMS».
Встроенный секундомер.
Порт подключения принтера для распечатки протоколов испытаний.
Высокая точность автоматической установки ВН.
Гальваническая развязка цепей управления и измерения (1 кВ).
Слежение за температурой источника ВН.
