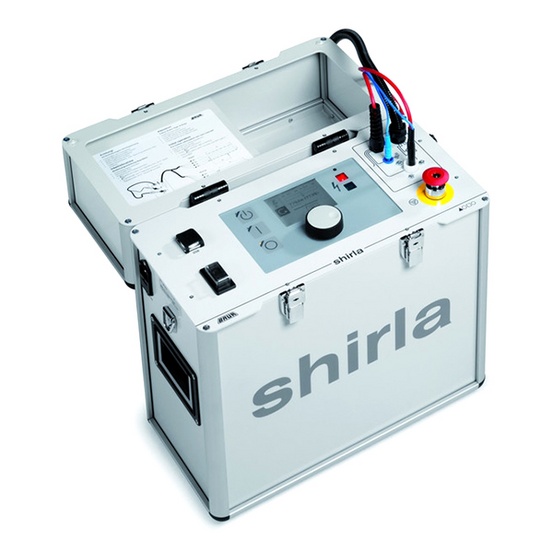

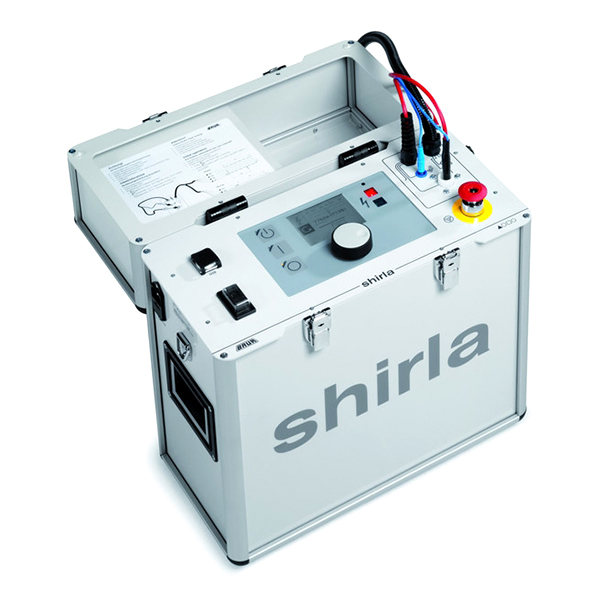

Автоматическая система для испытания оболочек кабеля Shirla

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики Shirla

Параметр	Значение
Входное напряжение	110 ВAC … 240 ВAC, 50 Гц / 60 Гц
Макс. входное напряжение	Макс. 200 ВА
Дисплей	цифровой ЖК-дисплей с подсветкой, автоматическая настройка яркости, 320 x 240 точек
ПРОВЕРКА
Выходное напряжение	0 - 10 кВ
Выходной ток	10 мА x 5 кВ, 5 мА x 10 кВ
Разрешение	1 мкА
Измерение сопротивления	Да
Ограничение напряжения и тока	Да
Разрешение	1 °С
ПРЕДВАРИТЕЛЬНАЯ ЛОКАЛИЗАЦИЯ КАБЕЛЯ И МЕСТА ПОВРЕЖДЕНИЯ КАБЕЛЬНОЙ ОБОЛОЧКИ
Метод измерения	4-проводниковый измерительный мост по методу Мюррея и Глейзера
Измеряемое напряжение / Напряжение моста	до 10 кВ
Измеряемый ток	Макс. 50 мА
Точность	± 0,1%
Ход измерения	Полностью автоматическая коррекция моста и измерения
Устанавливаемые кабельные участки	50 участков
Ограничение напряжения и тока	Да
ТОЧНАЯ ЛОКАЛИЗАЦИЯ КАБЕЛЯ И МЕСТА ПОВРЕЖДЕНИЯ КАБЕЛЬНОЙ ОБОЛОЧКИ
Импульсное напряжение	100 В – 10 кВ
Импульсный ток	Макс. 700 мА
Образец импульса	Три образца импульса на выбор
ОБЩИЕ СВЕДЕНИЯ
Работа от батареи	Встроенный аккумулятор, Работа от аккумулятора при любом использовании
Составление отчета	Автоматический отчет об измерении для проверки и локализации повреждений, вывод отчета через интерфейс USB 2.0
Рабочая температура	-20°C....+50°C
Температура хранения	-40°C....+60°C
Относительная влажность воздуха	Не конденсировать
Размеры (в мм)	Прибл. 440 x 490 x 220 (Д x В x Ш)
Вес, включая принадлежности	< 20 кг

Описание

Назначение Shirla

Cистема локализации мест повреждения shirla служит для проверки кабеля и кабельной оболочки, а также для предварительной и точной локализации повреждений кабеля.

Функции Shirla

Проверка кабеля и кабельной оболочки до 10 кВ;
Измерение сопротивления;
Локализация кабеля и места повреждения кабельной оболочки посредством прецизионного измерительного моста;
Устанавливаемые кабельные участки, которые могут определяться в зависимости от длины, сечения и материала линии и учитываться при расчете расстояния;
Точная локализация мест повреждения кабельной оболочки;
Встроенный разрядный блок;
Плавно регулируемое напряжение;
Автоматическое составление отчета об измерении;
Работа от сети и батареи;
Управление меню посредством центральной кнопки выбора;
Устанавливаемая задержка переключения и продолжительность переключения.
