Аппарат высоковольтный испытательный СКАТ-70М

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики СКАТ-70М

Параметр	Значение
Максимальное напряжение переменного тока не менее	50,0 кВ.
Максимальное напряжение постоянного тока не менее	70,0 кВ.
Полярность напряжения постоянного тока	положительная.
Шаг изменения выходного испытательного напряжения не более	0,3 кВ.
Максимальная сила переменного тока не менее	35,0 мА.
Максимальная сила постоянного тока не менее	15,0 мА.
Диапазон измерения переменного напряжения частотой 50 Гц	от 3,0 кВ до 50 кВ.
Пределы допускаемой относительной погрешности измерения переменного напряже- ния частотой 50 Гц	±(2,0 + 0,04 · ( \|50 / u\| - 1) ) %.
Диапазон измерения постоянного напряжения	от 3,0 кВ до 70 кВ.
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(2,0 + 0,04 · ( \|70 / u\| - 1) ) %.
Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более	37 мА
Диапазон измерения силы переменного тока частотой 50 Гц	от 0,1 мА до 35 мА.
Пределы допускаемой относительной погрешности измерения силы переменного тока частотой 50 Гц	±(2,0 + 0,06 · ( \|35 / i\| - 1) ) %.
Диапазон измерения силы постоянного тока	от 0,1 мА до 15 мА.
Диапазон измерения силы постоянного тока	от 0,1 мА до 15 мА.
Пределы допускаемой относительной погрешности измерения силы постоянного тока	±(2,0 + 0,15 · ( \|15 / i\| - 1) ) %.
Аппаратное ограничение выходного напряжения переменного тока на уровне	от 1 до 51,0 кВ.
Аппаратное ограничение выходного напряжения постоянного тока на уровне	от 1 до 70,8 кВ.
Аппаратное ограничение силы выходного переменного тока на уровне	от 1 до 36,5 мА.
Аппаратное ограничение силы выходного постоянного тока на уровне	от 1 до 16,1 мА.
Наличие таймера, программируемого на время	от 1 до 60 мин. По окончании времени таймера раздаётся звуковой сигнал.
Длина соединительного кабеля	4,0 ± 0,3 м
Степень защиты блока измерительного	IP53
Степень защиты блока высоковольтного	IP60
Продолжительность непрерывной работы аппарата при силе выходного тока не более 5 мА	не ограничена.
Продолжительность непрерывного включения высокого переменного напряжения при силе выходного тока 35 мА	2 часа с последующим выключением высокого напряжения на время не менее 1 часа.
Электропитание аппарата	от сети переменного тока частотой 50 Гц напряжением 220 В ±10%
Потребляемая мощность при отсутствии тока нагрузки	не более 300 ВА.
Габаритные размеры блока управления	420330220 мм.
Габаритные размеры блока высоковольтного	340375650 мм.
Масса блока управления, не более	17 кг.
Масса блока высоковольтного, не более	29 кг.
Срок службы не менее	5 лет.

Описание

Описание СКАТ-70М

Аппарат высоковольтный испытательный Скат-70М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов. Прибор применяется при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Назначение и область применения аппарата СКАТ-70М

для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

Устройство высоковольтного аппарата СКАТ-70М

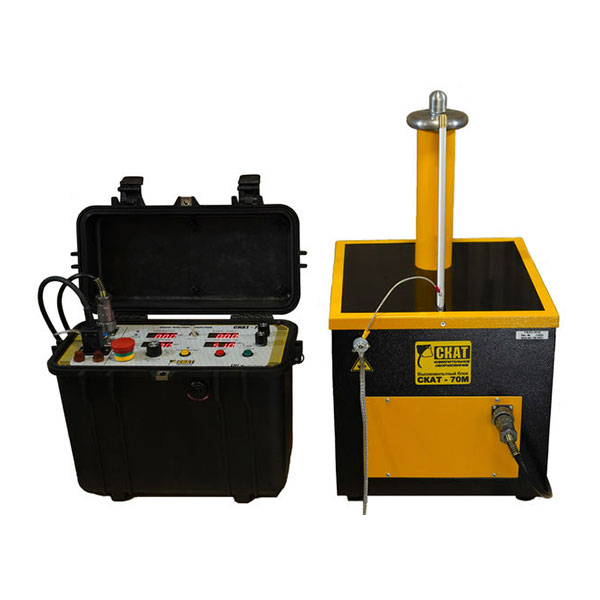

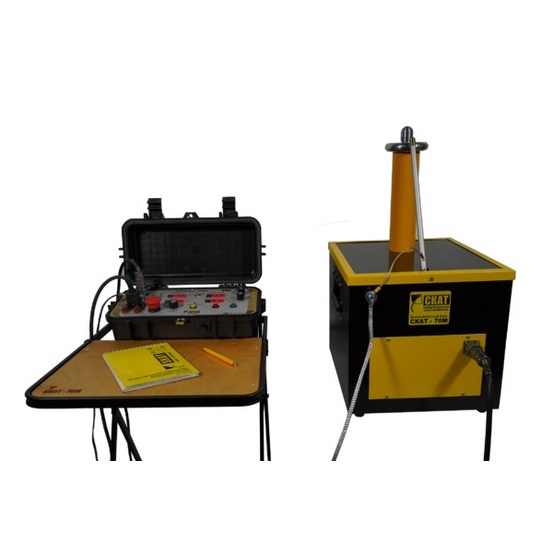

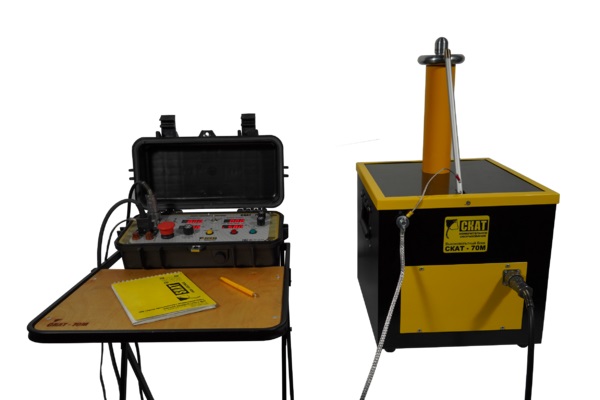

Скат-70М представляет собой переносной прибор, состоящий из двух блоков, высоковольтного и управления, которые соединены между собой кабелем.

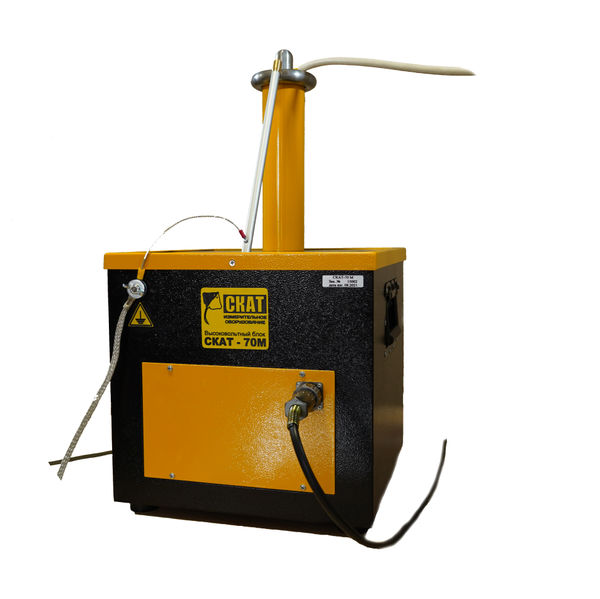

Принцип действия аппарата основан на том, что на высоковольтный блок с блока управления подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. В качестве управляемого источника силового напряжения применён ЛАТР, установленный в блоке управления. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к выходу высоковольтного блока, который расположен на его верхней крышке.

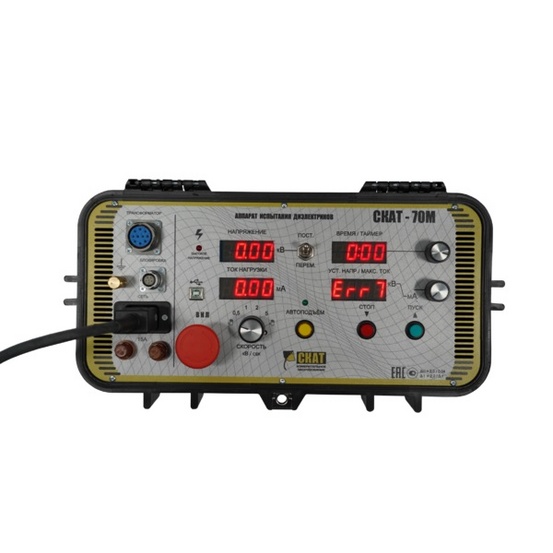

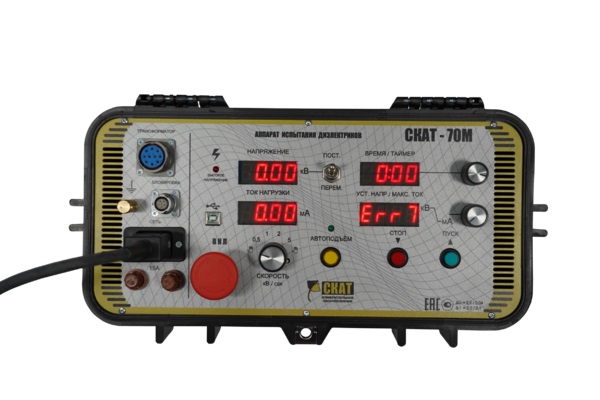

- Индикатор "ВЫСОКОЕ НАПРЯЖЕНИЕ" показывает включение выходного напряжения.

- На индикаторах "ВЫХ. НАПРЯЖ." и "ВЫХ. ТОК" отображаются измеренные выходные напряжение и сила тока.

- Тумблер "ПОСТ. - ПЕРЕМ." предназначен для переключения вида выходного напряжения - постоянное или переменное.

- Переключатель "СКОРОСТЬ" служит для выбора скорости подъёма высокого напряжения.

- Кнопка "АВТОПОДЪЕМ" служит для выбора режима управления выходным напряжением аппарата - ручной или режим автоподъёма.
