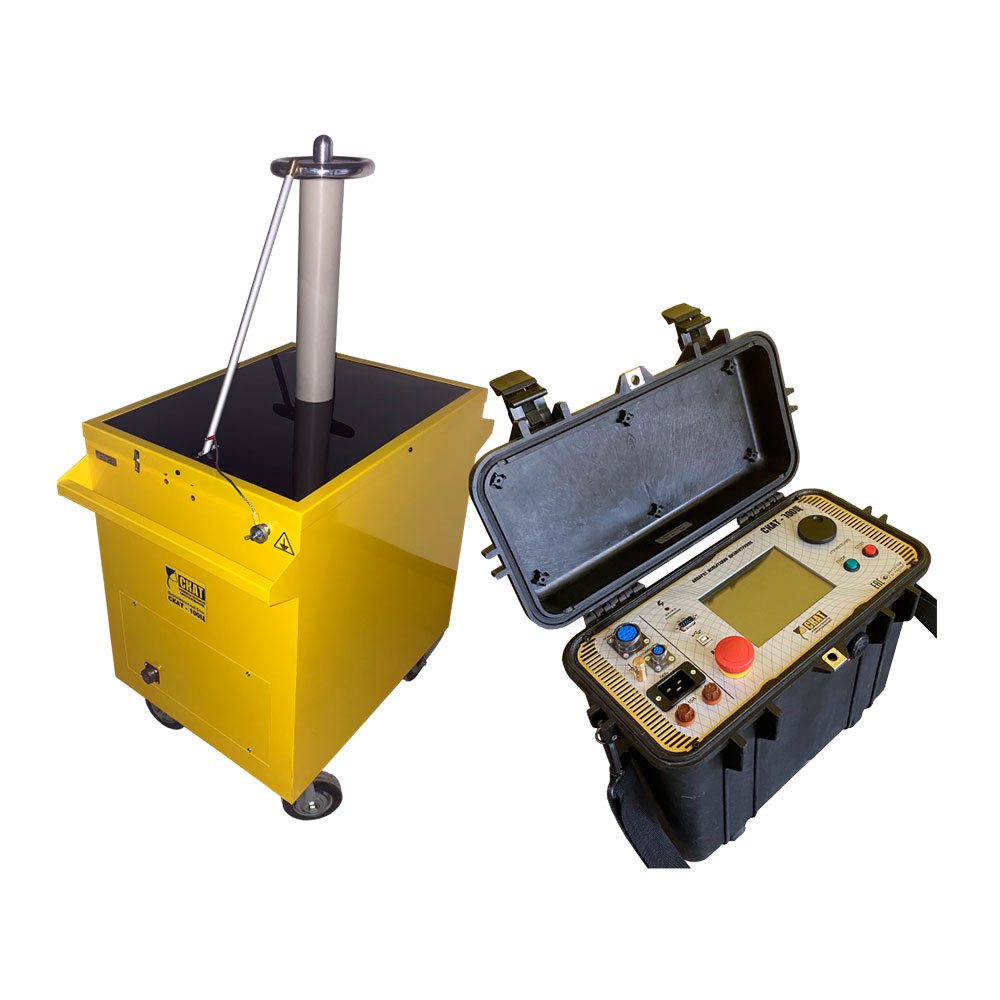

Аппарат испытания диэлектриков СКАТ-100Ц

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики СКАТ-100Ц

Параметр		Значение
Испытание напряжением постоянного тока (DC)	Выходное напряжение	Диапазон регулирования, кВ	от 1 до 101
		Диапазон измерений, кВ	от 3 до 100
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((100/U)-1)),где U - измеренное значение, кВ
		Амплитуда пульсаций, %	3
		Полярность напряжения постоянного тока	отрицательная (опционально - положительная)
	Выходной ток	Максимальный уровень, мА	15
		Диапазон измерений, мА	от 0,1 до 15
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((15/I-1)), где I - измеренное значение, мА
Испытание напряжением переменного тока (AC)	Выходное напряжение	Диапазон регулирования, кВ	от 1 до 71
		Диапазон измерений, кВ	от 3 до 70
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·(70/U)-1)), U - измеренное значение, кВ
		Амплитуда пульсаций, %	5
	Выходной ток	Максимальный уровень, мА	35
		Диапазон измерений, мА	от 0,1 до 35
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((35/I-1)), I - измеренное значение, мА
	Емкость допустимой нагрузки при максимальном напряжении		до 2,5 нФ
Системные параметры	Режимы испытания		■ Ручной ■ Автоматический ■ По программе
Системные параметры	Скорость изменения напряжения, кВ/с		0,5; 1; 2; 5
Интерфейсы	Индикация		Шестидюймовый жидкокристаллический дисплей
Интерфейсы	Управление аппаратом		Кнопочное и с помощью энкодера
Безопасность	Заземление		■ Защитное заземление ■ Автоматический заземлитель
	Защита		■ Защита от превышения допустимого напряжения и тока ■ Отключение при пробое в нагрузке ■ Защита от перегрева высоковольтного блока ■ Внешняя сигнальная лампа (опция)
	Системы отключения высокого напряжения		■ Кнопка аварийного отключения ■ Защитная блокировка (опция)
Параметры питания и потребления	Напряжение питающей сети переменного тока, В		от 198 до 242
	Частота питающей сети, Гц		от 49 до 51
	Максимальная потребляемая мощность		2800 В•А
	Максимальный потребляемый ток, А		15

Описание

Назначение СКАТ-100Ц

Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

Описание СКАТ-100Ц

Аппарат имеет яркий шестидюймовый жидкокристаллический дисплей с подробным отображением всех основных и дополнительных параметров испытания (действующее значение тока и напряжения, амплитудное значение напряжения, среднее значение выходного тока, выходная мощность, ток утечки за 10 сек).

Аппарат СКАТ-100Ц обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально). Имеются часы реального времени.

Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн.
