Угольник поверочный УШ-1-60х40мм АЛЬФА-НДТ

Наличие по запросу

1160руб.

Оформить заказ в 1 клик

Схема и обозначение условных размеров угольника УШ

Основные технические характеристики угольника УШ

Характеристика	Для класса точности	НxL, мм
		60х40	100х60	160х100	250х160		400х250
Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине Н, мкм	1	5	6	7	9		12
	2	13	15	18	22		30
Допуск плоскостности измерительных поверхностей Б и В на длине Н, мкм	1	2	2	3	3		5
	2	4	4	6	6		10
Допуск плоскостности опорных поверхностей Г и Ж на длине Н, мкм	1	2,5	2,5	4	4		6
	2	5	5	8	8		12
Допуск параллельности опорных поверхностей Г и Ж на длине Н, мкм	1	5	6	7	9		12
	2	10	12	14	18		25
Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм	1	40	50	60	80		100
	2	125	160	200	250		320
Шероховатость Ra измерительных поверхностей Б и В на базовой длине 0.25 мм, мкм, не более	1	0,08
	2	0,16
Шероховатость Ra опорных поверхностей Г и Ж на базовой длине 0.25 мм, мкм, не более	1	0,32
	2	0,63
Шероховатость Ra боковых поверхностей Е на базовой длине 0.8 мм, мкм, не более	1 и 2	1,25
Твердость, HRC, не ниже	1 и 2	55
Колебание твердости для одной поверхности, единицы твердости, не более	1 и 2	3
Допускаемая соединением линейки с основанием нагрузка, Н	1 и 2	196				294

Габаритные размеры и масса угольника УШ

Н, мм	Габаритные размеры, мм, не более			Масса, кг, не более
Н, мм	длина	ширина	глубина	Масса, кг, не более
60	60	40	20	0,11
100	100	60	30	0,21
160	160	100	35	0,40
250	250	160	45	1,20
400	400	250	55	3,20

Описание

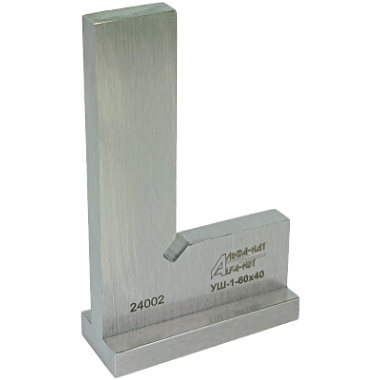

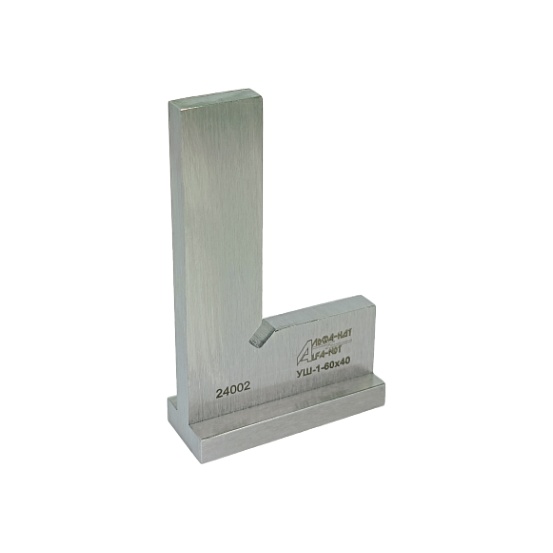

Угольник слесарный УШ-1-60х40мм АЛЬФА-НДТ

Угольники поверочные слесарные с широким основанием (тип УШ по ГОСТ 3749-77) предназначены для проверки и разметки прямых углов (90°). Угольник соответствует требованиям ТУ 26.51.33.143-010-40323842-2017 и признан годным для эксплуатации. Применяются для контроля перпендикулярного расположения деталей в процессе слесарно-сборочных и лекальных работ, проверки и разметки прямых углов, контроля взаимно перпендикулярного расположения поверхностей деталей при монтаже различных видов оборудования. Класс точности 1 позволяет использовать угольник в ответственных измерительных задачах, где требуется максимальная точность.

Применение поверочного угольника:

Контроль перпендикулярного расположения деталей в процессе слесарно-сборочных и лекальных работ;
Проверка и разметка прямых углов;
Контроль взаимно перпендикулярного расположения поверхностей деталей при монтаже различных видов оборудования.;
Машиностроение и приборостроение: для контроля точности изготовления деталей и сборки узлов;
Строительство: для проверки правильности установки строительных элементов и конструкций.
Механосборочные производства: для контроля качества сборки и монтажа оборудования;
Научно-исследовательские лаборатории: для проведения точных измерений и контроля качества образцов.

Гарантийный срок эксплуатации — 18 месяцев со дня продажи, при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Первичная калибровка будет произведена в соответствии с методикой калибровки МК.ИМЦ.03.07.2020 рабочего средства измерений – Угольники поверочные УП/УШ АЛЬФА-НДТ.
