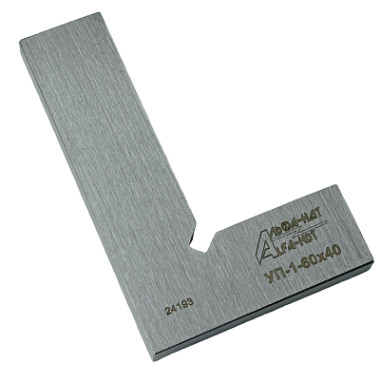

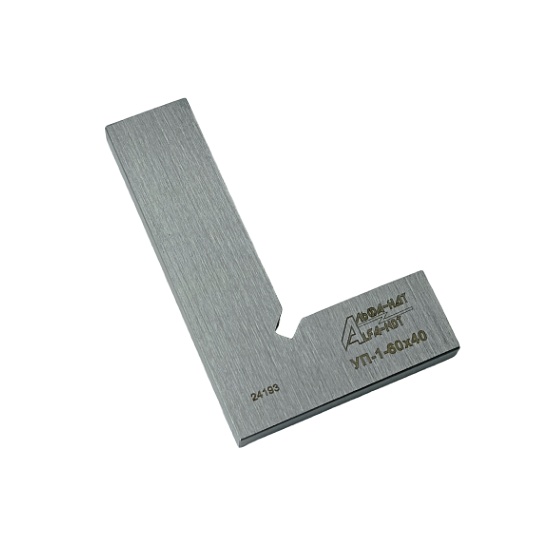

Угольник поверочный УП-1-60х40мм АЛЬФА-НДТ

Наличие по запросу

110руб.

Оформить заказ в 1 клик

Характеристика	Для класса точности	НxL, мм
Характеристика	Для класса точности	60х40	100х60	160х100	250х160	400х250
Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине Н, мкм	1	5	6	7	9	12
	2	13	15	18	22	30
Допуск плоскостности измерительных поверхностей Б и В на длине Н, мкм	1	2	2	3	3	5
	2	4	4	6	6	10
Допуск плоскостности опорных поверхностей Г и Ж на длине Н, мкм	1	2,5	2,5	4	4	6
	2	5	5	8	8	12
Допуск параллельности опорных поверхностей Г и Ж на длине Н, мкм	1	5	6	7	9	12
	2	10	12	14	18	25
Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм	1	40	50	60	80	100
	2	125	160	200	250	320
Шероховатость Ra измерительных поверхностей Б и В на базовой длине 0.25 мм, мкм, не более	1	0,08
	2	0,16
Шероховатость Ra опорных поверхностей Г и Ж на базовой длине 0.25 мм, мкм, не более	1	0,16
	2	0,32
Шероховатость Ra боковых поверхностей Е на базовой длине 0.8 мм, мкм, не более	1 и 2	0,63
Твердость, HRC, не ниже	1 и 2	55
Колебание твердости для одной поверхности, единицы твердости, не более	1 и 2	3

Описание

Угольник поверочный УП-1-60х40мм АЛЬФА-НДТ

Угольники поверочные слесарные плоские (тип УП по ГОСТ 3749-77) предназначены для проверки и разметки прямых углов (90°). Угольник поверочный УП соответствует требованиям ТУ 26.51.33.143-010-40323842-2017 и признан годным для эксплуатации. угольник обеспечивает высокую точность измерений благодаря своей конструкции и использованию высококачественных материалов. Класс точности 1 позволяет использовать угольник в ответственных измерительных задачах, где требуется максимальная точность.

Применение поверочного угольника:

Контроль перпендикулярного расположения деталей в процессе слесарно-сборочных и лекальных работ;
Проверка и разметка прямых углов;
Контроля взаимно перпендикулярного расположения поверхностей деталей при монтаже различных видов оборудования.;
Машиностроение и приборостроение: для контроля точности изготовления деталей и сборки узлов;
Строительство: для проверки правильности установки строительных элементов и конструкций.
Механосборочные производства: для контроля качества сборки и монтажа оборудования;
Научно-исследовательские лаборатории: для проведения точных измерений и контроля качества образцов.

Наружный рабочий угол слесарного угольника используется при проверке внутренних углов деталей, внутренний — при проверке наружных углов.

Первичная калибровка будет произведена в соответствии с методикой калибровки МК.ИМЦ.03.07.2020 рабочего средства измерений – Угольники поверочные УП/УШ АЛЬФА-НДТ

Комплект поставки:

Угольник поверочный;
Паспорт с первичной калибровкой;
Транспортировочная тара.
