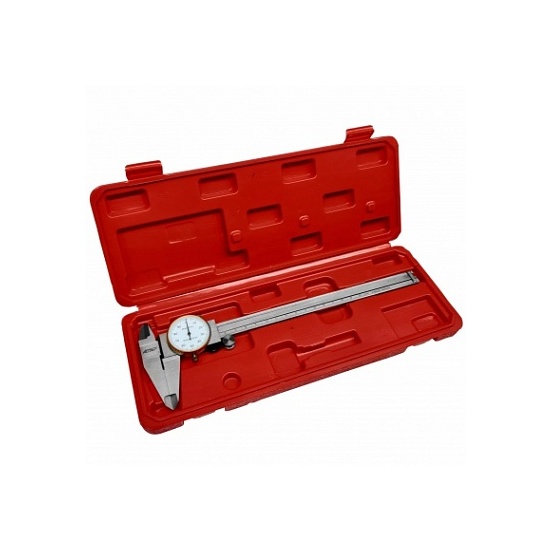

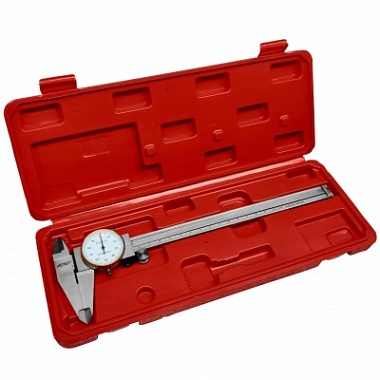

Штангенциркуль с круговой шкалой ШЦК-1-200-0,01 (ГРСИ 92479-24)

Штангенциркуль ШЦК-1 (название типа «ШЦК-I» и другие технические условия на штангенциркули регламентированы ГОСТ 166-89) с двусторонним расположением губок, глубиномером и ценой деления 0.01 мм предназначен для измерений наружных и внутренних размеров деталей, а также, при помощи специального глубиномера - глубины отверстий и уступов.

Принцип действия штангенциркулей модификаций ШЦК-I (с отсчётом по круговой шкале) и глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки

Применяется в: машиностроении, приборостроении и других отраслях промышленности.

Штангенциркуль внесен в ГРСИ РФ и доступен к заказу с поверкой:

• Свидетельство о поверке на бумажном носителе - 1200 руб с НДС
• Свидетельство о калибровке на бумажном носителе - 650 руб с НДС

Описание Штангенциркуля типа ШЦК-1:

Штангенциркуль состоит из штанги с измерительной шкалой и подвижной рамки с отсчетным устройством стрелочного типа. Отсчетное устройство приводится в движение с помощью зубчатого механизма.

Стрелка на циферблате отсчитывает доли миллиметра, т.е. показание штангенциркуля складывается из отсчета целых значений по шкале штанги и дробных по показаниям стрелочного индикатора штангенциркуля. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки.

Тип штангенциркуля ШЦК-1 отличается двусторонним расположением губок и специальным глубиномером, который используется для измерения глубины отверстий. Штангенциркуль оснащен специальным винтом для настройки нулевого положения отсчетного устройства. Фиксация рамки производится при помощи стопорного винта.
