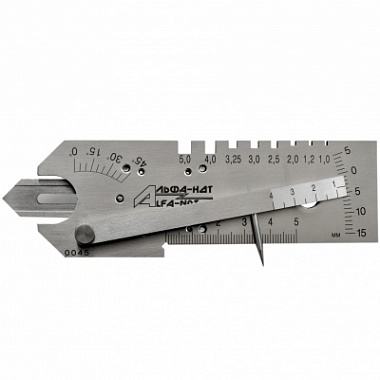

Универсальный шаблон сварщика УШС-4 АЛЬФА-НДТ

Наличие по запросу

3660руб.

Оформить заказ в 1 клик

Общие технические характеристики шаблона сварщика:

Материал: нержавеющая сталь;
Габаритные размеры (ДхШхВ), мм: 131х45х25;
Масса, не более: 20г.

Метрологические характеристики шаблона УШС-4:

Контролируемый параметр		Ед. изм.	Диапазон измерения	Цена деления	Погрешность
Толщина деталей		мм	0-50,0	1,0	±0,20
Притупление кромки		мм
Ширина шва		мм
Длина дефекта		мм
Зазор между деталями		мм	1,0-4,0	0,5	±0,20
Глубина скоса кромки		мм	0-15,0	1,0	±0,20
Смещение кромок	Отн-но верхней детали	мм
	Отн-но нижней детали	мм	0-5,0
Выпуклость стыкового шва и его корня		мм	0-12,0
Вогнутость стыкового шва и его корня		мм	0-15,0
Глубина дефекта, чешуйчатости, западания между валиками		мм	0-5,0
Диаметр электродов и сварочной проволоки		мм	1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0	—	±0,10
Угол скоса кромки		град	0-45,0	5,0	±2,0

Описание

Универсальный шаблон сварщика УШС-4 АЛЬФА-НДТ

Шаблон изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия", предназначен для контроля свариваемых деталей, параметров стыкового, углового швов, а также для выявления дефектов сварки. Шаблон необходимо применять на предприятиях и в организациях, проводящих сварочные работы и выполняющих ВИК.

Принципы работы универсального шаблона сварщика УШС-4 схожи с универсальным шаблоном сварщика УШС-3 , однако, в отличие от третьей модели, в серии УШС-4 реализованы некоторые дополнительные конструктивные возможности, такие как встроенный шаблон Ушерова-Маршака (УШС-1) , поэтому данный шаблон сварщика может производить некоторые виды измерений гораздо быстрее и удобнее.

УШС-4 применяется предназначен для визуально-измерительного контроля стыкуемых деталей, параметров тавровых, стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки. Острый наконечник измерительного движка шаблона подходит для измерения вогнутости корня стыкового шва и глубины подрезов, а пазы на основании шаблона позволяют определить диаметр электродов или сварочной проволоки непосредственно на месте проведения работ. На оборотной стороне шаблона находится движок, позволяющий измерять фактическую толщину углового шва.
