Универсальный шаблон сварщика УШС-3

Наличие по запросу

1830руб.

Оформить заказ в 1 клик

Общие технические характеристики шаблона сварщика:

Материал: нержавеющая сталь;
Габаритные размеры (ДхШхВ), мм: 127х45х10;
Масса, не более: 160г.

Метрологические характеристики шаблона УШС-3:

Контролируемый параметр		Ед. изм.	Диапазон измерения	Цена деления	Погрешность
Толщина деталей		мм	0-50,0	1,0	±0,20
Притупление кромки		мм
Ширина шва		мм
Длина дефекта		мм
Зазор между деталями		мм	1,0-4,0	0,5	±0,20
Глубина скоса кромки		мм	0-15,0	1,0	±0,20
Смещение кромок	Отн-но верхней детали	мм
	Отн-но нижней детали	мм	0-5,0
Выпуклость стыкового шва и его корня		мм
Вогнутость стыкового шва и его корня		мм	0-15,0
Глубина дефекта, чешуйчатости, западания между валиками		мм	0-5,0
Диаметр электродов и сварочной проволоки		мм	1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0	—	±0,10
Угол скоса кромки		град	0-45,0	5,0	±2,0

Описание

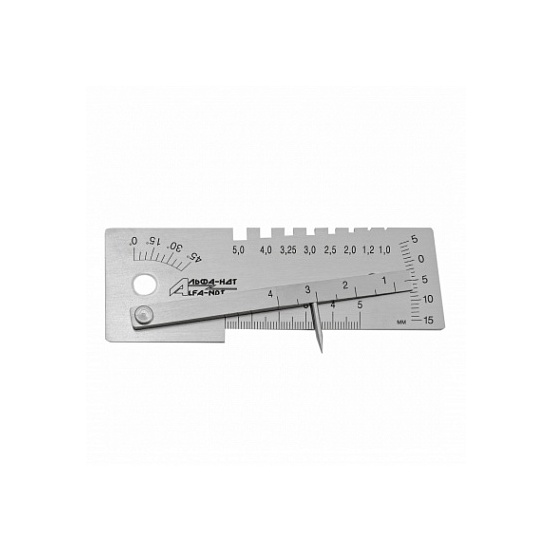

Универсальный шаблон сварщика УШС-3 АЛЬФА-НДТ

Шаблон УШС-3 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия", предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Шаблон необходимо применять на предприятиях и в организациях, проводящих сварочные работы.

УШС-3 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и дефектов. Острый наконечник измерительного движка шаблона отлично подходит для измерения вогнутости корня стыкового шва и глубины подрезов, а пазы на основании шаблона позволяют определить диаметр электродов или сварочной проволоки непосредственно на месте проведения работ.

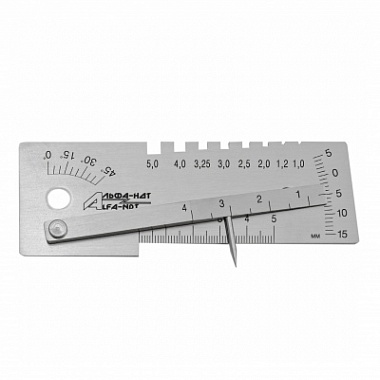

Общий вид шаблона

Шаблон состоит из основания, на котором с помощью оси установлен движок с неподвижно закрепленном на нем указателем. Движок может поворачиваться относительно основания на оси. Движок выполнен в виде пластины, один конец которой выполнен в виде клина. На лицевой поверхности клиновой части движка нанесена шкала для контроля зазора между свариваемыми деталями. На клиновом конце движка нанесена риска, являющаяся индексом для измерения глубины разделки до корневого слоя, превышения кромок, высоты усиления шва. Также на основании выполнены пазы, позволяющие контролировать диаметры используемых электродов.
Измерения высоты притупления, ширины шва производятся с помощью шкалы, нанесенной на основании шаблона. На основании шаблона нанесена также шкала для измерений угла скоса кромок.

1 - основание, 2 - движок, 3 - указатель, 4- ось, А, Б, В – установочные плоскости, Л – торцевая грань, М – продольное ребро линейки со шкалой Е для измерения величин притупления и ширины шва, Г – шкала для измерения высоты усиления шва, К – риска-индекс для снятия отчета по шкале Г, Д – шкала для измерения углов скоса кромок, Ж – пазы для измерения диаметров электродов, проволоки, И – шкала для измерения величины зазора.
